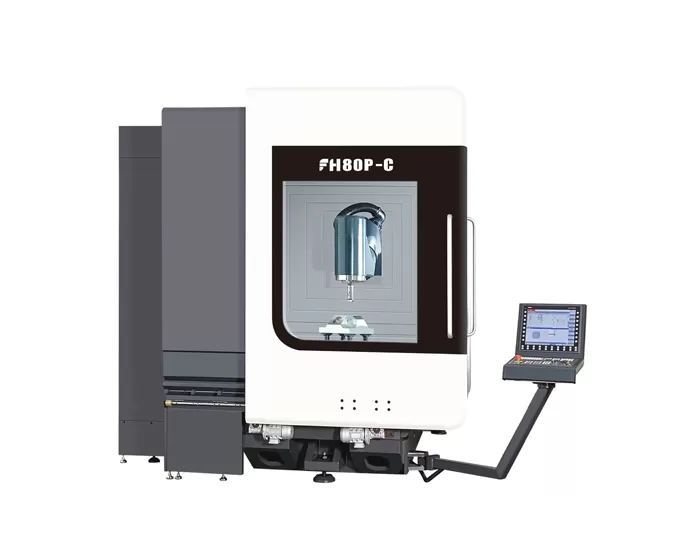

Trung tâm gia công tiện và phay 5 trục FH80P-C

Du lịch trục x/Y/Z

800 × 1050 × 800mm

Khoảng cách từ đầu phay ngang

Trung tâm đến bàn làm việc

39 ~ 839mm

Tốc độ Bàn Quay

300 vòng/phút

Kích thước bàn làm việc

Φ880mm

Tải trọng bàn tối đa

Phay 3000kg

Quay 1500kg

Đầu phay xoay (trục B)

Tiêu chuẩn

Phạm vi xoay (0 = dọc/180 = cấp)

-15 ° ~ + 180 °

Tốc độ định mức trục B

50 vòng/phút

Khoảng cách từ mũi trục chính thẳng đứng đến bàn

162 ~ 962mm

Tốc độ tối đa của trục chính điện

12000 vòng/phút

Nguồn điện (S1-100 %/40% DC)

34/42kw

Mô-men xoắn (S1-100 %/40% DC)

132/192nm

Côn trục chính

Côn 1:10

Giao diện công cụ

HSK-A63

Dung lượng Tạp Chí dụng cụ

40T

Tối đa đường kính/Chiều dài/Trọng lượng dụng cụ

Φ85mm/300mm/8kg

Thời gian thay đổi công cụ (công cụ thành công cụ)

4S

Khoan (bình thường hóa thép cacbon trung bình)

Φ40mm

Khai thác (bình thường hóa thép carbon trung bình)

M24

Xoay nhanh

40 m/phút

Độ chính xác định vị x/Y/Z

0.006mm

Độ chính xác định vị lặp lại x/Y/Z

0.004mm

Độ chính xác định vị B/C

8"

Độ chính xác định vị lặp lại B/C

4"

Đầu dò hồng ngoại

Renishaw omp60

Dụng cụ đo thiết lập
(Dụng cụ đo trong khu vực gia công)

Renishaw nc4f230

Chiều cao máy (máy tiêu chuẩn)

3350mm

Khu vực chiếm dụng thân chính (L * W)

4800 × 2930mm

Khu vực chiếm dụng Tạp Chí công cụ (L * W)

1710 × 1350mm

Khu vực băng tải chip (L * W)

3070 × 1065mm

Khu vực chiếm bể nước (L * W)

1785 × 1355mm

Khu vực chiếm dụng Máy hoàn chỉnh
(Không bao gồm bình chứa nước) (L * W)

5610 × 3600mm

Trọng lượng máy

30000kg

Hệ thống điều khiển

Siemens One
