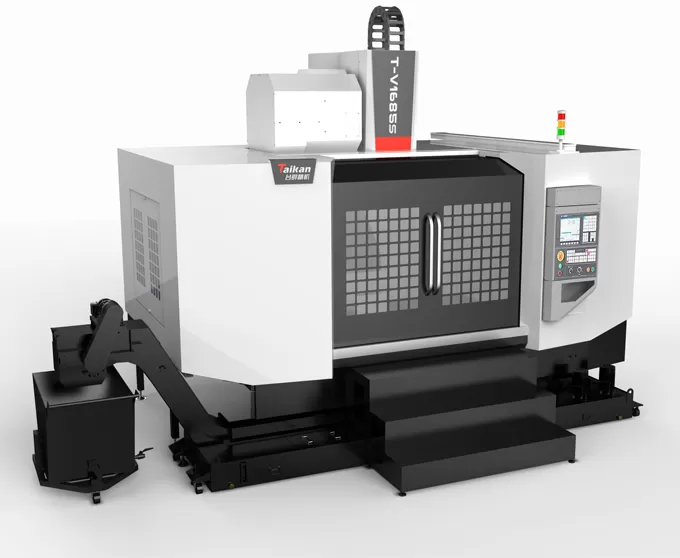

Trung tâm gia công đứng tốc độ cao và hiệu quả cao T-V1685S

Du lịch

Bàn du lịch (trục x)

Mm

1650

Yên xe du lịch (trục Y)

Mm

850

Headstock Travel (trục Z)

Mm

850

Khoảng cách từ mũi trục chính đến mặt bàn

Mm

120 ~ 970

Khoảng cách từ tâm trục chính đến bề mặt dẫn hướng cột

Mm

921

Bàn làm việc

Kích thước bàn

Mm

1700*850

Tối đa tải trọng (THẬM CHÍ chịu tải)

Kg

1600

Khe chữ t (Số khe-Chiều rộng khe * Khoảng cách)

Mm

5-18*125 2-18*100

Trục chính

Công suất động cơ (định mức/thời gian ngắn)

KW

5/15/18

Mô-men xoắn động cơ (định mức/thời gian ngắn)

N.m

143/191

Phạm vi tốc độ

R/phút

50 ~ 6000 (thắt lưng)

Đường kính trục chính

Mm

Φ190

Côn trục chính

/

BT50

Thông số kỹ thuật đinh tán

/

P50T-I (mas403)

Tốc độ

Phạm vi tốc độ cắt thức ăn

Mm/phút

1-10000

Tốc độ di chuyển nhanh trục x/Y/Z

M/phút

24/24/20

Độ chính xác

Độ chính xác định vị (x/Y/Z)

Mm

0.015

GB/t18400.4 (du lịch đầy đủ)

Độ lặp lại (x/Y/Z)

Mm

0.008

Tạp Chí dụng cụ

Công suất dụng cụ

Cái

24

Tối đa trọng lượng dụng cụ

Kg

15

Tối đa chiều dài dụng cụ

Mm

300

Tối đa đường kính dụng cụ (trống hoàn toàn/liền kề)

Mm

Φ105/Φ210

Những người khác

Đối trọng trục z

Cân bằng Nitơ

Hệ thống CNC

/

Fanuc 0i-MF(5)

Nguồn không khí

Dòng Chảy

L/phút

280

Áp suất không khí

Mpa

0.6 ~ 0.8

Công suất thiết bị

KVA

35

Dung tích bình làm mát

L

400

Kích thước máy

Mm

5240 × 4054 × 3662

Với bàn đạp băng tải chip

Trọng lượng (xấp xỉ)

Kg

11900
