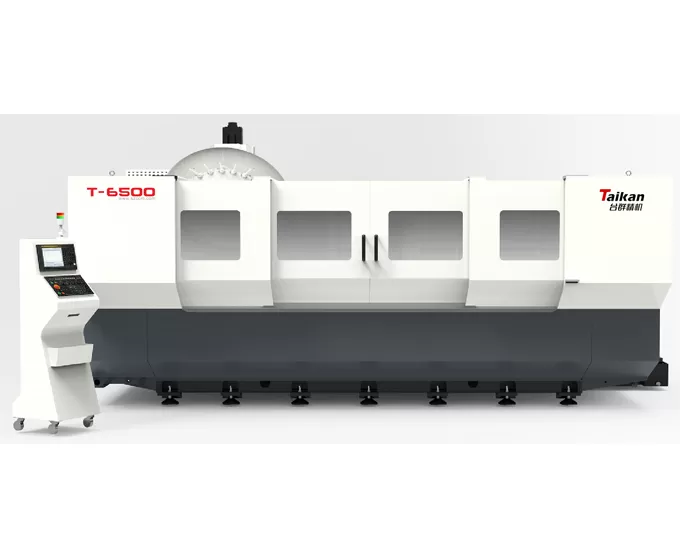

Trung tâm gia công định hình cột di chuyển T-6500

Du lịch

Bàn du lịch (trục x)

Mm

6500

Yên xe du lịch (trục Y)

Mm

400

Headstock Travel (trục Z)

Mm

350

Khoảng cách từ mũi trục chính đến bàn

Mm

200-550

Bàn

Kích thước bàn

Mm

6500*400

Tải tối đa

Kg

1000

Khe chữ t (chiều rộng số * Khoảng cách)

Mm

4-14*100

Trục chính

Công suất động cơ (định mức/thời gian ngắn)

KW

3.7/5.5

Mô-men xoắn động cơ (định mức/thời gian ngắn)

N.m

23.6/35

Tốc độ trục chính

Rpm

20-12000

Đường kính trục chính

Mm

Ф100

Côn trục chính

/

BT30

Tốc độ

Phạm vi tốc độ cắt thức ăn

Mm/phút

1-10000

Tốc độ di chuyển nhanh trục x/Y/Z

M/phút

50/30/36

Độ chính xác

Độ chính xác định vị (x/Y/Z)

Mm

0.1/0.01/0.01

GB/T 18400.4

Độ lặp lại (x/Y/Z)

Mm

0.06/0.006/0.006

(Du lịch đầy đủ)

Tạp Chí dụng cụ

Dung lượng Tạp Chí dụng cụ

T

21

Tối đa trọng lượng dụng cụ

Kg

3

Tối đa chiều dài dụng cụ

Mm

200

Tối đa đường kính dụng cụ (trống hoàn toàn/liền kề)

Mm

Ф60/ф80

Những người khác

Hệ thống CNC

/

Mitsubishi m80vb

Nguồn không khí

Dòng Chảy

L/phút

≥ 200(ANR)

Áp suất không khí

Mpa

0.6-0.8

Công suất thiết bị

KVA

20

Dung tích bình làm mát

L

550

Kích thước máy

Mm

9800*2500*2400

Tương ứng với trục x * Y * Z

Trọng lượng (xấp xỉ)

Kg

13000
