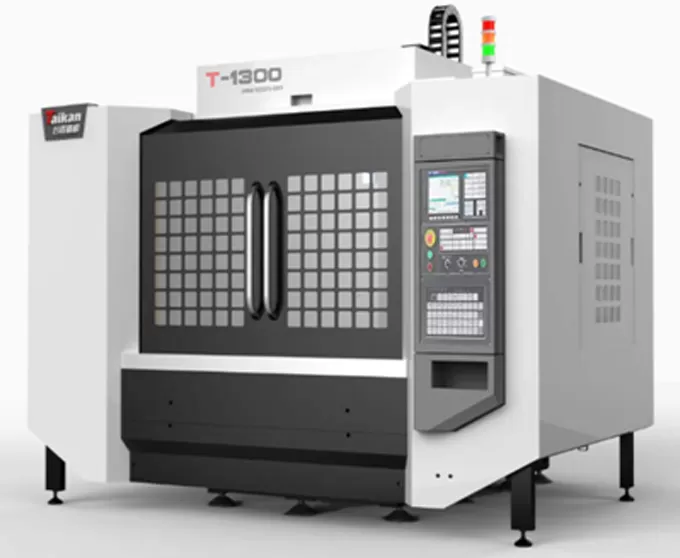

Trung tâm gia công khoan và phay tốc độ cao và độ chính xác cao T-1300

Du lịch

Bàn du lịch (trục x)

Mm

1300

Yên xe du lịch (trục Y)

Mm

650

Headstock Travel (trục Z)

Mm

410

Khoảng cách từ mũi trục chính đến mặt bàn

Mm

125-535

Khoảng cách từ tâm trục chính đến bề mặt dẫn hướng cột

Mm

727

Bàn

Kích thước bàn

Mm

1300*650

Tải tối đa

Kg

600

Khe chữ t (Số khe-Chiều rộng khe * Khoảng cách)

Mm

5-18*125

Trục chính

Công suất động cơ (định mức/thời gian ngắn)

KW

3.7/5.5

Mô-men xoắn động cơ (định mức/thời gian ngắn)

N.m

14.1/21

Tốc độ động cơ trục chính

Rpm

20-20000

Côn trục chính

/

BT30

Tốc độ

Phạm vi tốc độ cắt thức ăn

Mm/phút

1-15000

Tốc độ di chuyển nhanh trục x/Y/Z

M/phút

36/36/36

Độ chính xác

Độ chính xác định vị (x/Y/Z)

Mm

0.01

GB/T 18400.4 (du lịch đầy đủ)

Độ lặp lại (x/Y/Z)

Mm

0.006

Tạp Chí dụng cụ

Dung lượng lưu trữ dụng cụ

Cái

21

Tối đa trọng lượng dụng cụ

Kg

3

Tối đa chiều dài dụng cụ

Mm

200

Tối đa đường kính dụng cụ (trống hoàn toàn/liền kề)

Mm

Ф60/ф80

Khác

Hệ thống CNC

/

Mitsubishi m80vb

Nguồn không khí

Dòng Chảy

L/phút

≥ 200(ANR)

Áp suất không khí

Mpa

0.6-0.8

Công suất thiết bị

KVA

Tối đa Dung tích bình làm mát

L

330

Kích thước máy

Mm

2960*3400*2710

Tương ứng với trục x * Y * Z

Trọng lượng (xấp xỉ)

Kg

5500
