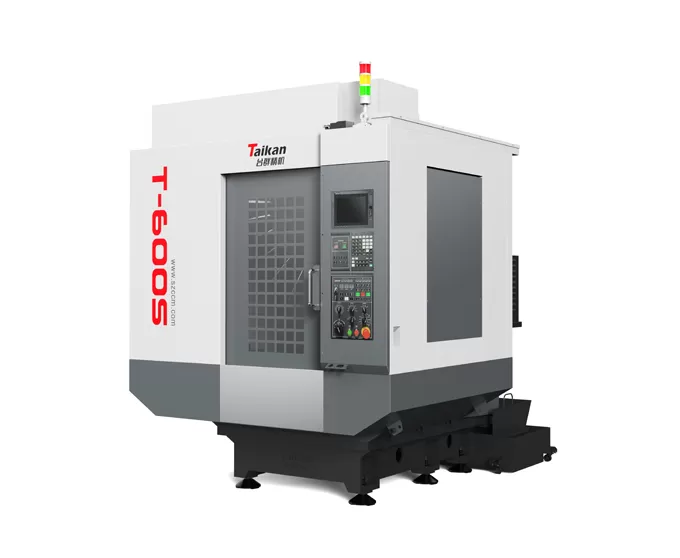

HT-600S Trung tâm gia công moay ơ bánh xe tốc độ cao và hiệu suất cao

Hành trình

Hành trình bàn máy (trục X)

mm

600

Hành trình bệ trượt (trục Y)

mm

400

Hành trình đầu trục chính (trục Z)

mm

320

Khoảng cách từ mũi trục chính đến mặt bàn máy

mm

140-460

Khoảng cách từ tâm trục chính đến bề mặt dẫn hướng cột

mm

445

Bàn máy

Kích thước bàn máy

mm

700*400

Tải trọng tối đa

kg

250

Rãnh chữ T (số rãnh - chiều rộng rãnh * khoảng cách)

mm

3-18*125

Trục chính

Công suất động cơ (định mức/ngắn hạn)

kW

3.7/5.5

Mô-men xoắn động cơ (định mức/ngắn hạn)

N.m

14.1/21

Tốc độ động cơ trục chính

rpm

20-24000

Côn trục chính

/

BT30

Tốc độ

Phạm vi tốc độ bước tiến cắt

mm/min

1-15000

Tốc độ di chuyển nhanh trục X/Y/Z

m/min

48/48/48

Độ chính xác

Độ chính xác định vị (X/Y/Z)

mm

0.006

GB/T 18400.4（Hành trình toàn bộ）

Độ lặp lại (X/Y/Z)

mm

0.004

Ổ chứa dao

Sức chứa dao

pcs

21

Trọng lượng dao tối đa

kg

3

Chiều dài dao tối đa

mm

300

Đường kính dao tối đa (đầy tất cả / bỏ trống liền kề)

mm

Ф60/Ф80

Khác

Hệ thống CNC

Mitsubishi M80VA

Nguồn khí

Flow

L/min

≥200（ANR）

Áp suất khí

MPa

0.6-0.8

Công suất thiết bị

kVA

15

Dung tích bình chứa dung dịch làm mát tối đa

L

145

Kích thước máy

mm

1800*2480*2330

Tương ứng với trục X*Y*Z

Trọng lượng (xấp xỉ)

kg

2830
