Trung tâm gia công ngang

Trung tâm gia công ngang

Đặc điểm của Trung tâm gia công ngang

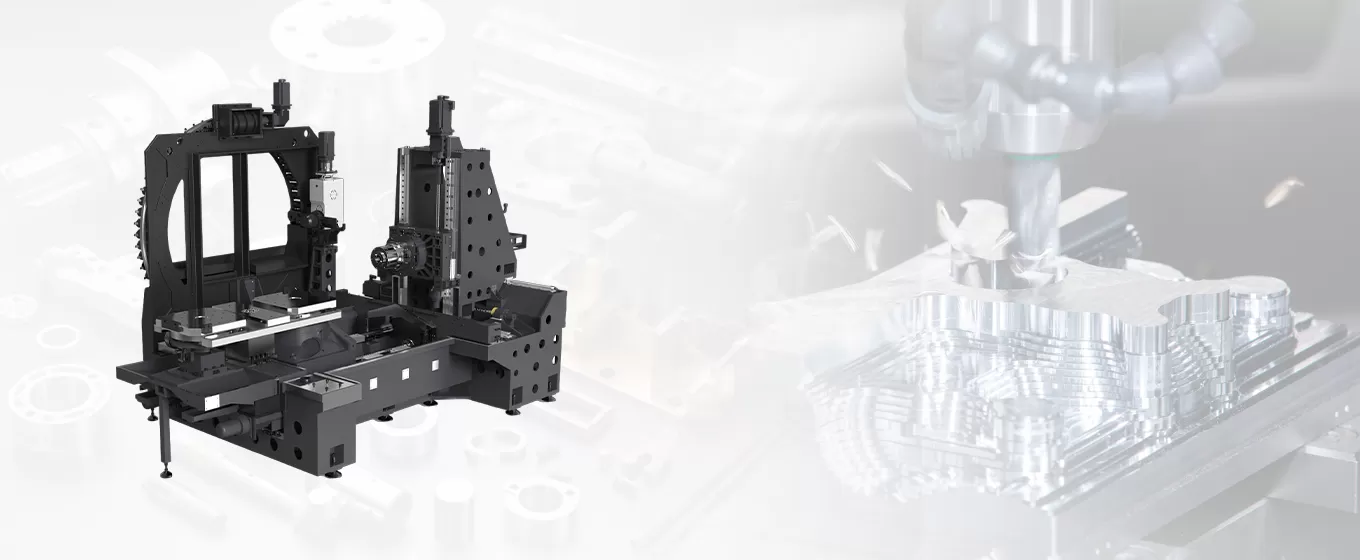

Thiết kế kết cấu đa dạng

• Kết cấu bàn trượt chữ thập kiểu cột: Trung tâm gia công ngang nhỏ dòng T-H, nhỏ gọn và nhanh cho gia công hiệu quả cao.

• Kết cấu bàn trượt cột di động kiểu chữ T + APC kiểu cam: Trung tâm gia công ngang hai bàn dòng DH, thiết kế mới được tối ưu hóa với hiệu suất ổn định được nâng cao.

• Kết cấu bàn trượt cột di động kiểu chữ T ngược: Trung tâm gia công ngang lớn một bàn dòng DHS, cung cấp không gian quay lớn để mở rộng khả năng gia công.

Cấu hình bàn quay đa dạng

• Bàn quay truyền động trực tiếp độ chính xác cao: Được dẫn động bởi động cơ mô-men xoắn cao với hệ thống phản hồi thước quang tròn, mang lại độ chính xác cao, tốc độ cao và không có khe hở.

• Bàn quay cam độ chính xác cao: Có cơ cấu truyền động con lăn cam, chốt định vị côn và cơ cấu khóa thủy lực đa điểm để đảm bảo độ cứng vững cao và gia công nặng.

• Bàn quay phân độ kiểu bánh răng: Góc phân độ tối thiểu 1°, có cơ cấu tự khóa thủy lực tích hợp cho độ cứng vững cao và khả năng chịu tải mạnh.

Tùy chọn trục chính toàn diện cho các điều kiện làm việc khác nhau

• Được trang bị trục chính truyền động trực tiếp, trục chính dẫn động bằng đai, trục chính Motorized, trục chính bánh răng và trục chính Motorized mô-men xoắn cao.

• Hỗ trợ nhiều thông số kỹ thuật trục chính như BT40, BBT40, BT50 và hơn thế nữa.

• Tương thích với nhiều hệ thống CNC như Mitsubishi, FANUC, Siemens, đáp ứng nhu cầu đa dạng của khách hàng.

Mô-đun chức năng cá nhân hóa và cấu hình linh hoạt

• Máy có thể được tùy chỉnh từ cấu hình tiêu chuẩn đến cấu hình cao cấp để đáp ứng các yêu cầu gia công khác nhau.

• Hệ thống làm mát bằng nước cho trục vít me bi: Đảm bảo độ chính xác gia công cao hơn và ổn định nhiệt nhanh hơn, đạt trạng thái cân bằng nhiệt nhanh chóng.

• Hệ thống phản hồi vị trí cuối: Được trang bị tùy chọn phản hồi thước quang, hỗ trợ điều khiển vòng kín hoàn toàn cho các trục X, Y, Z và B, đảm bảo độ chính xác định vị cao.

• Hệ thống làm mát bên trong dao: Cung cấp làm mát chính xác cho dao, kéo dài tuổi thọ dao, đặc biệt trong gia công lỗ sâu bằng cách loại bỏ nhiệt và phoi.

• Đo dao tự động và kiểm tra phôi trực tuyến: Hỗ trợ đo dao độ chính xác cao bằng tiếp xúc hoặc không tiếp xúc, tự động phát hiện đường kính dao, chiều dài, độ mòn và gãy, cũng như kiểm tra phôi trực tuyến.


Phạm vi ứng dụng rộng rãi

Trung tâm gia công ngang TAIKAN được sử dụng rộng rãi trong nhiều ngành công nghiệp, đặc biệt là:

• Ngành công nghiệp ô tô: Gia công vỏ động cơ, vỏ hộp số và các chi tiết khác.

• Sản xuất khuôn mẫu và cơ khí: Gia công các chi tiết dạng hộp lớn và vỏ.

• Giao thông đường sắt và sản xuất van dầu: Phù hợp để gia công các chi tiết dạng hộp và xi lanh trong ngành đường sắt và dầu khí.

• Máy móc khai khoáng và máy móc tổng hợp: Lý tưởng cho gia công máy móc hạng nặng và các chi tiết phức tạp.
