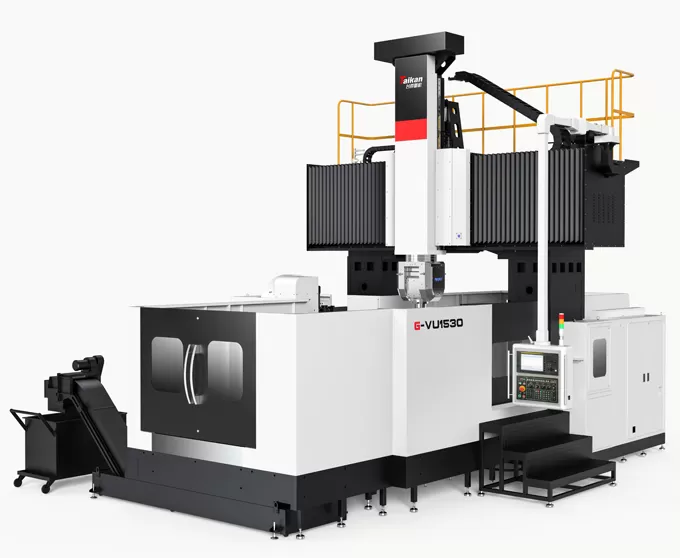

Đặc điểm của trung tâm gia công 5 trục G-VU1530

Cấu hình Giàn

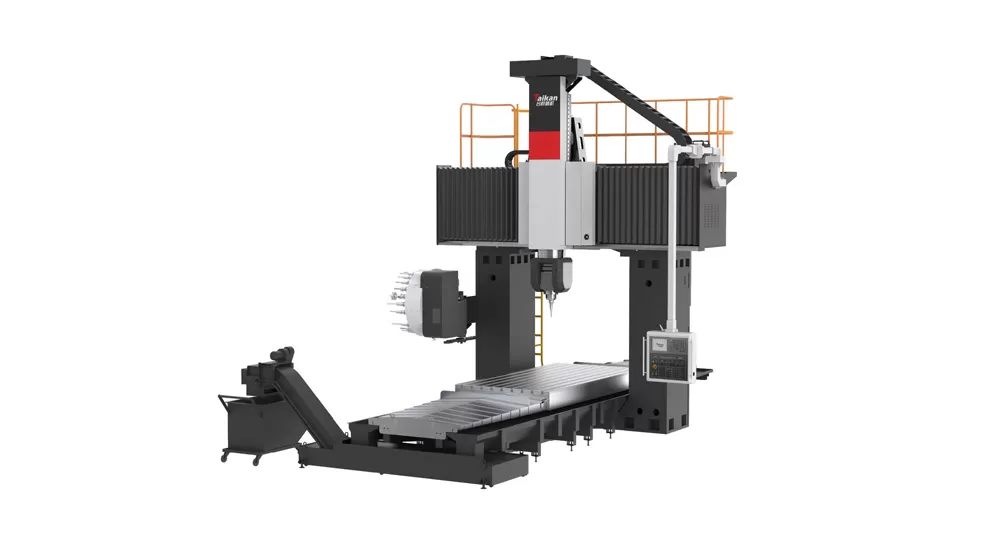

Máy sử dụng cấu trúc cố định giàn với cấu hình di chuyển bàn, mang lại sự ổn định tối ưu cho các hoạt động cắt hiệu quả.

Thanh dẫn hướng bước

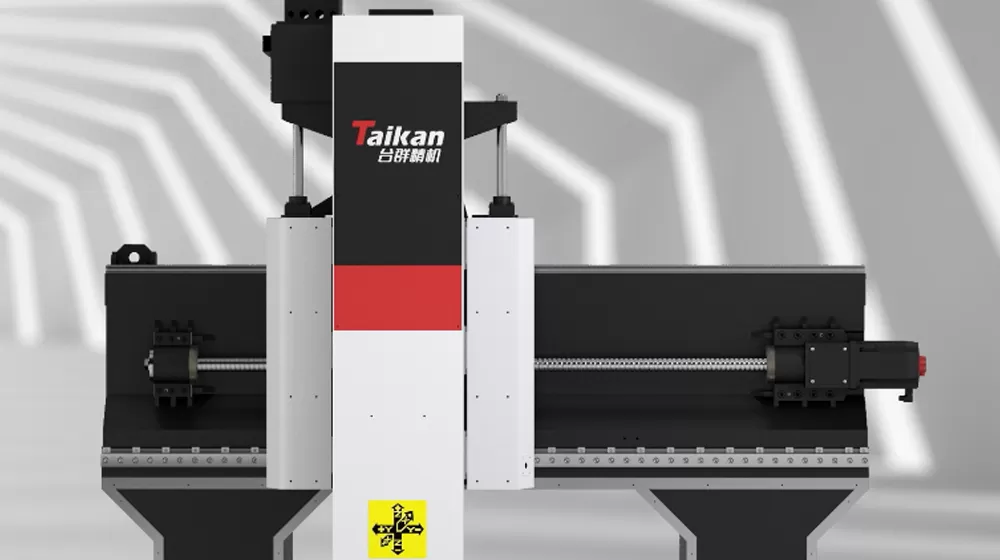

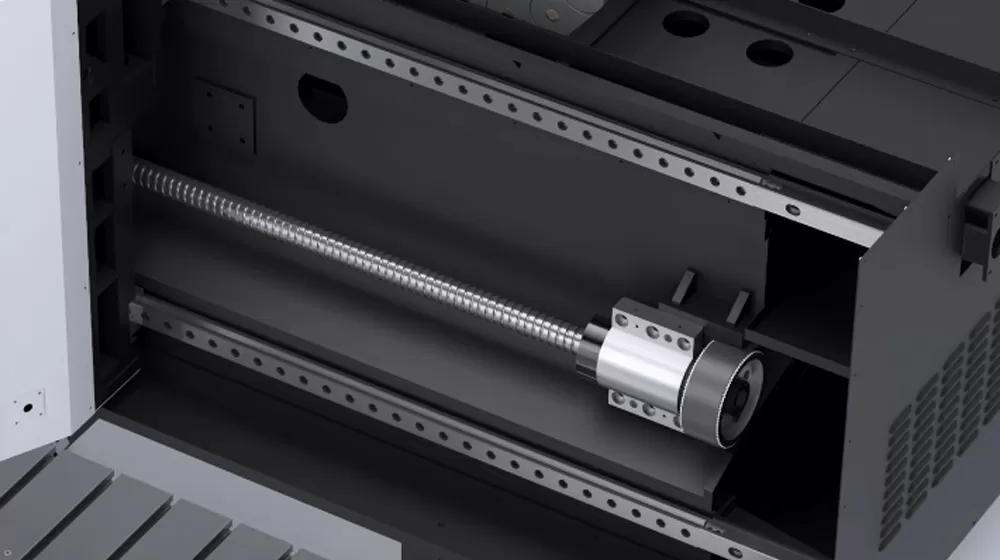

Các thanh ray dẫn hướng Dầm được bố trí theo bố trí bậc thang, tăng nhịp ray dẫn hướng và cải thiện khả năng chịu tải, đảm bảo hiệu suất chịu tải tốt và cắt ổn định trong quá trình gia công.

Cân bằng Nitơ

Trục z sử dụng xi lanh cân bằng Nitơ để cân bằng trọng lượng của RAM.

Bộ trục chính

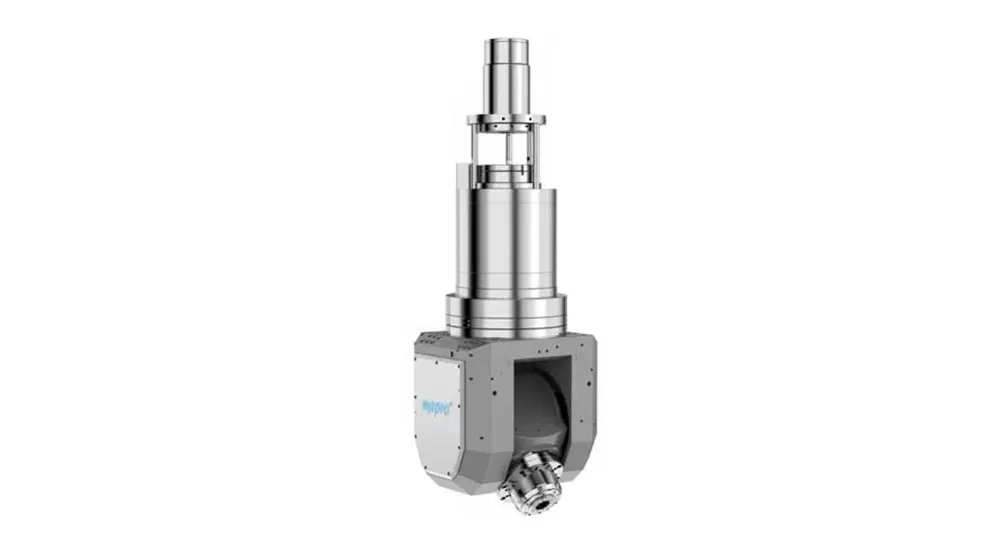

Bộ phận trục chính sử dụng đầu phay xoay kép A/C nối 5 trục zhongke ibeg t70.5, có thể gia công liên kết 5 trục với các bề mặt phức tạp.
Với bộ mã hóa có độ chính xác cao và hệ thống kẹp thủy lực, trục A và C có thể được kẹp ở mọi góc độ trong phạm vi hoạt động của chúng (trục C ± 360 °, trục A ± 110 °).
Trục chính cơ giới 18000 vòng/phút tiêu chuẩn, có khả năng cắt chính xác cao, nhanh chóng và liên tục.

Ứng dụng của trung tâm gia công giàn 5 trục G-VU1530

Chủ yếu được sử dụng để gia công các bộ phận phức tạp, nhôm và hợp kim của nó, cũng như các vật liệu khó gia công. Nó có khả năng gia công các bề mặt không gian phức tạp có độ chính xác cao và hiệu quả cao.

Ví dụ phôi 1

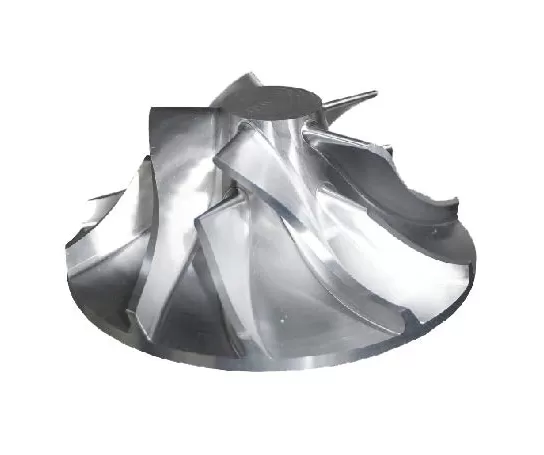

Ví dụ phôi 2

Ví dụ Phôi 3

Thông số kỹ thuật của Trung tâm gia công giàn 5 trục HG-VU1530

Item			Unit	HG-VU1530	Ghi chú
Hành trình	Hành trình bàn máy (trục X)		mm	3200
	Hành trình yên xe (trục Y)		mm	2700
	Hành trình trượt (trục Z)		mm	1000
	Khoảng cách từ mũi trục chính đến mặt bàn		mm	100～1100
	Độ vươn của trục chính		mm	329.2
	Chiều rộng giàn hiệu dụng		mm	2450
Bàn máy	Kích thước bàn		mm	1500*3000
	Tải trọng tối đa		Kg	10000
	Rãnh T		mm	28
Trục chính	Công suất trục chính		KW	30
	Tốc độ tối đa		vòng/phút	18000
	Mô-men xoắn đầu ra		Nm	72Nm-S1, 85Nm-S6
	Loại côn trục chính			HSK-A63
	Góc lắc trục A			±110°
	Góc quay trục C			±360°
	Tốc độ tối đa trục A/C		rpm	60
Tốc độ	Phạm vi tốc độ tiến dao (cắt)		mm/phút	10000/10000/10000
Tốc độ	Tốc độ chạy nhanh (trục X/Y/Z)		mm/phút	15000/15000/15000
Độ chính xác	Độ chính xác định vị (với thước)		mm	0.023/0.021/0.014	Thước tuyến tính Fagor tiêu chuẩn
	Độ lặp lại (với thước)		mm	0.015/0.013/0.011	Thước tuyến tính Fagor tiêu chuẩn
	Độ chính xác định vị trục A			8″（VD13441）
	Độ lặp lại trục A			4″（VD13441）
	Độ chính xác định vị trục C			8″（VD13441）
	Độ lặp lại trục C			4″（VD13441）
Khác	Đối trọng trục Z			Cân bằng thủy lực + khí nitơ

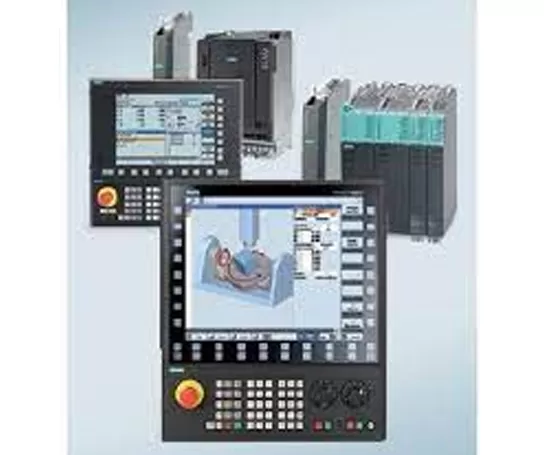

	Hệ thống CNC			SIEMENS ONE	Điều khiển đồng thời 5 trục
	Cung cấp khí nén	Flow	L/phút	500
	Cung cấp khí nén	Áp suất	MPa	0.6~0.8
	Dung tích bể làm mát		L	750
	Kích thước máy (Dài×Rộng×Cao)		mm	780061006000
	Vỏ máy		set	Tấm kim loại bao quanh toàn bộ	Không có nắp trên
