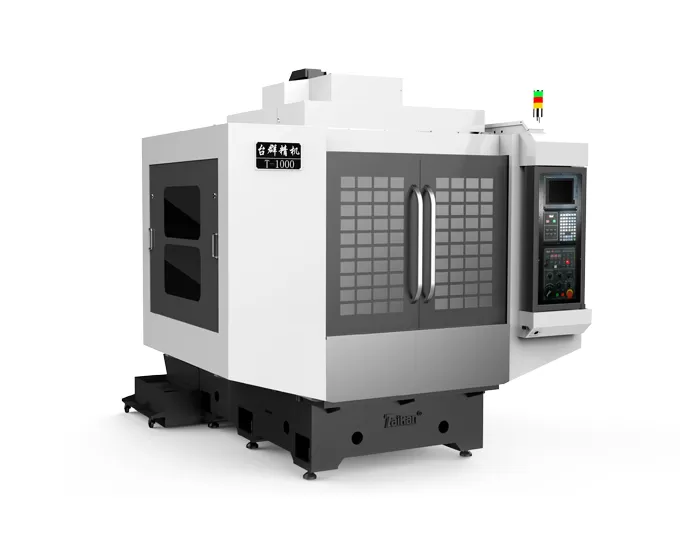

Name: HT-1000 Trung tâm gia công khoan phay tốc độ cao và độ chính xác cao
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Đặc trưng của trung tâm gia công khoan và phay tốc độ cao và độ chính xác cao T-1000

Cấu trúc cơ sở

Cấu trúc cơ sở được thiết kế với Phân Tích Kỹ thuật số và kỹ thuật chính xác, có khoảng cách quá khổ với hỗ trợ sáu điểm, tăng cường hiệu quả độ cứng và khả năng chống rung của máy, đảm bảo độ ổn định và độ chính xác cao trong quá trình gia công.

Trục x, Y, Z

Cả ba trục đều được trang bị vít bi chính xác, và thanh dẫn hướng sử dụng các thanh dẫn tuyến tính có độ chính xác cao, đảm bảo hoạt động trơn tru và định vị chính xác cho độ chính xác và độ tin cậy gia công vượt trội.

Trục truyền động trực tiếp

Trục chính có hệ thống truyền động trực tiếp, giảm sai số khi chạm tốc độ cao và đảm bảo hiệu suất tuyệt vời với công suất đầu ra cao trong gia công tốc độ cao.
Trục chính tốc độ cao đáp ứng nhanh chóng và được trang bị vòng bi gốm, kéo dài đáng kể tuổi thọ trục chính.
Trục chính xác đạt tiêu chuẩn với tốc độ tối đa lên tới 24,000 vòng/phút, đáp ứng nhu cầu gia công chính xác cao và tốc độ cao.

Bộ thay đổi công cụ servo tốc độ cao

Hệ thống thay đổi công cụ PLC được tối ưu hóa Cung cấp quy trình thay đổi công cụ nhanh và ổn định, giảm đáng kể thời gian thay đổi công cụ và thời gian không gia công, do đó cải thiện hiệu quả gia công tổng thể.
Trục z được thiết kế tối ưu hóa để tăng cường độ cứng và cải thiện đáng kể khả năng tăng tốc, giảm thời gian di chuyển nhàn rỗi và tăng hơn nữa hiệu quả gia công và khả năng đáp ứng của máy.

Ứng dụng của trung tâm gia công khoan và phay tốc độ cao và độ chính xác cao T-1000

Được sử dụng rộng rãi trong ngành công nghiệp 3C, phụ tùng ô tô, Gia Công Khuôn nhỏ, thiết bị y tế và các ngành công nghiệp khác để gia công các bộ phận tấm nhỏ, các bộ phận hình đĩa và vỏ.

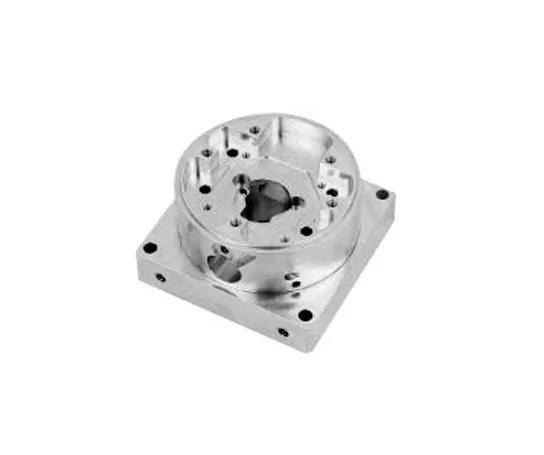

Ví dụ phôi 1

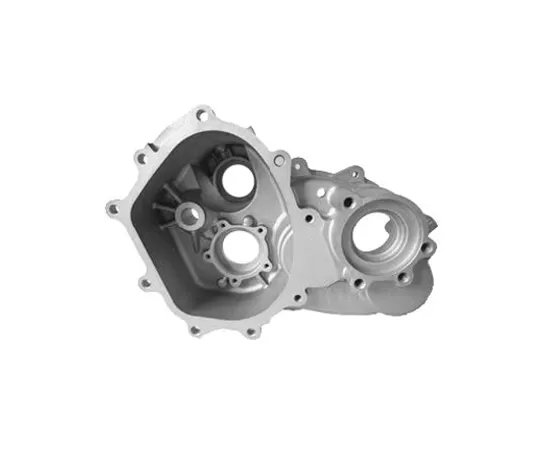

Ví dụ phôi 2

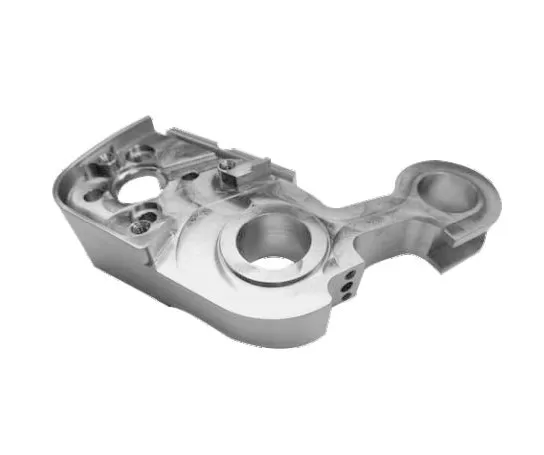

Ví dụ Phôi 3

Ví dụ phôi 4

Thông số kỹ thuật của Trung tâm gia công khoan & phay tốc độ cao và độ chính xác cao HT-1000

Item			Unit	HT-1000	Ghi chú
Hành trình	Hành trình bàn máy (trục X)		mm	1100
	Hành trình bệ trượt (trục Y)		mm	650
	Hành trình đầu trục chính (trục Z)		mm	410(21T)
	Khoảng cách từ mũi trục chính đến bề mặt bàn máy		mm	155-565
	Khoảng cách từ tâm trục chính đến bề mặt dẫn hướng thân máy		mm	727
Bàn máy	Kích thước bàn máy		mm	1200*600
	Tải trọng tối đa		kg	600
	Rãnh chữ T (số rãnh - chiều rộng rãnh * khoảng cách)		mm	5-18*100
Trục chính	Công suất động cơ (định mức/ngắn hạn)		kW	3.7/5.5
	Mô-men xoắn động cơ (định mức/ngắn hạn)		N.m	14.1/21.0
	Tốc độ động cơ trục chính		rpm	20-20000
	Côn trục chính		/	BT30
Tốc độ	Phạm vi tốc độ tiến dao cắt		mm/min	1-15000
Tốc độ	Tốc độ di chuyển nhanh trục X/Y/Z		m/min	36/36/36
Độ chính xác	Độ chính xác định vị (X/Y/Z)		mm	0.01	GB/T 18400.4 (Toàn hành trình)
Độ chính xác	Độ lặp lại (X/Y/Z)		mm	0.006	GB/T 18400.4 (Toàn hành trình)
Ổ chứa dao	Sức chứa dao		pcs	21
	Trọng lượng dao tối đa		kg	3
	Chiều dài dao tối đa		mm	200
	Đường kính dao tối đa (đầy đủ /khoang trống liền kề)		mm	Ф60/Ф80
Khác	Hệ thống CNC		/	Mitsubishi M80VB
	Nguồn khí nén	Flow	L/min	≥200 (ANR)
	Nguồn khí nén	Áp suất khí nén	MPa	0.6-0.8
	Dung tích thiết bị		kVA	15
	Dung tích tối đa bình chứa dung dịch làm mát		L	300
	Kích thước máy		mm	270034202710	Tương ứng với trục XYZ
	Trọng lượng (xấp xỉ)		kg	5500

Thông tin trên trang này chỉ mang tính tham khảo. Thông số kỹ thuật và chi tiết có thể thay đổi do nâng cấp hoặc cải tiến sản phẩm. Để biết thêm thông tin, vui lòng liên hệ với chúng tôi.
