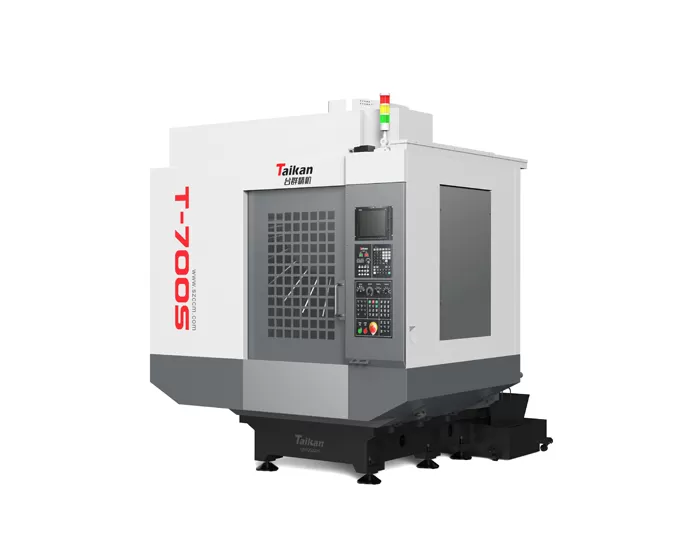

HT-700S Trung tâm gia công mâm bánh xe tốc độ cao và hiệu suất cao

Hành trình

Hành trình bàn (trục X)

mm

700

Hành trình bệ trượt (trục Y)

mm

400

Hành trình đầu trục chính (trục Z)

mm

320

Khoảng cách từ mũi trục chính đến mặt bàn

mm

140-460

Khoảng cách từ tâm trục chính đến mặt dẫn hướng cột

mm

445

Bàn

Kích thước bàn

mm

800*400

Tải trọng tối đa

kg

250

Rãnh chữ T (số rãnh - chiều rộng rãnh * bước rãnh)

mm

3-18*125

Trục chính

Công suất động cơ (định mức/ngắn hạn)

kW

3.7/5.5

Mô-men xoắn động cơ (định mức/ngắn hạn)

N.m

14.1/21

Tốc độ động cơ trục chính

rpm

20-24000

Đầu côn trục chính

/

BT30

Tốc độ

Phạm vi tốc độ tiến dao cắt

mm/phút

1-15000

Tốc độ di chuyển nhanh trục X/Y/Z

m/phút

48/48/48

Độ chính xác

Độ chính xác định vị (X/Y/Z)

mm

0.006

GB/T 18400.4 (Toàn bộ hành trình)

Độ lặp lại (X/Y/Z)

mm

0.004

Ổ chứa dao

Sức chứa dao

pcs

21

Trọng lượng dao tối đa

kg

3

Chiều dài dao tối đa

mm

300

Đường kính dao tối đa (đầy tải/khi hốc kế trống)

mm

Ф60/Ф80

Khác

Hệ thống CNC

Mitsubishi M80VA

Nguồn khí

Flow

L/phút

≥200 (ANR)

Áp suất khí

MPa

0.6-0.8

Thông số thiết bị

kVA

15

Dung tích thùng dung dịch làm mát tối đa

L

145

Kích thước máy

mm

2000*2480*2330

Tương ứng với các trục X*Y*Z

Trọng lượng (xấp xỉ)

kg

2860
