Name: Máy tiện CNC ngang độ chính xác cao HL-35H
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Đặc trưng của máy tiện ngang CNC độ chính xác cao L-35H

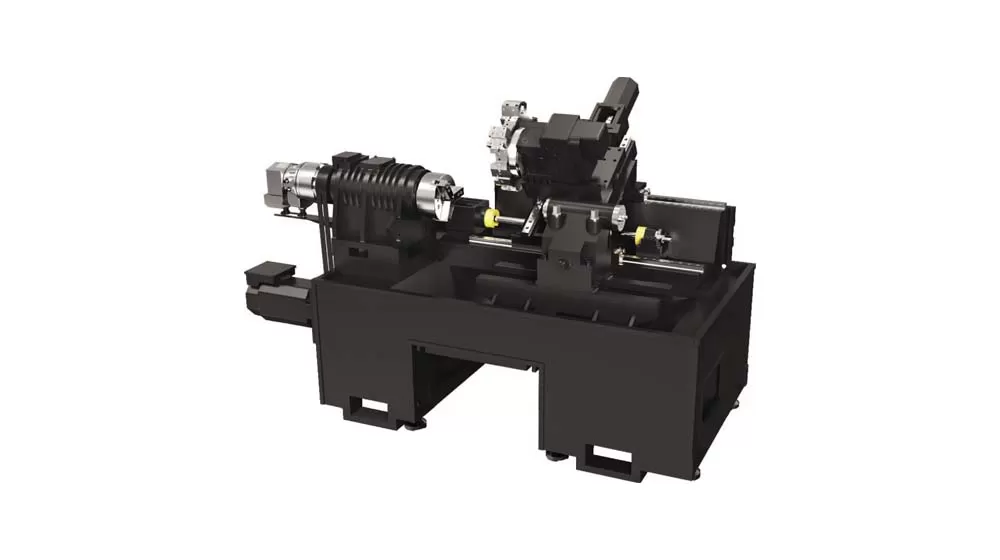

Tổng thể

Liên kết hai trục phối hợp kép, máy công cụ CNC vòng bán kín. Bố trí cơ khí, điện và thủy lực tích hợp.
Mỗi trục cấp liệu servo sử dụng vít bi im lặng tốc độ cao, được kết nối trực tiếp bằng khớp nối đàn hồi, với tốc độ di chuyển nhanh, tiếng ồn thấp, độ chính xác định vị cao và độ lặp lại;

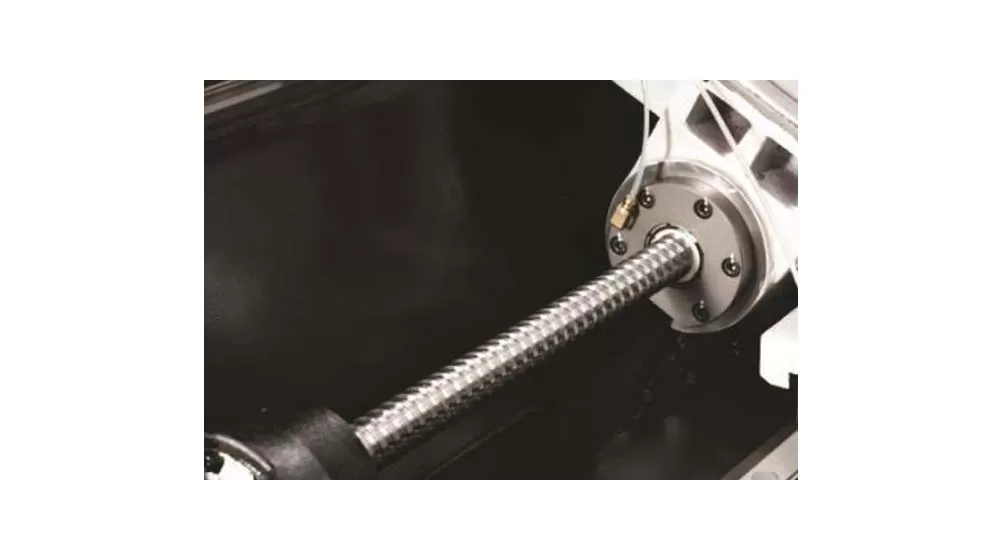

Ray dẫn hướng

Áp dụng thiết kế hướng dẫn lăn và vít bóng im lặng tốc độ cao, có ưu điểm là tốc độ cao, sinh nhiệt thấp và độ chính xác định vị cao;

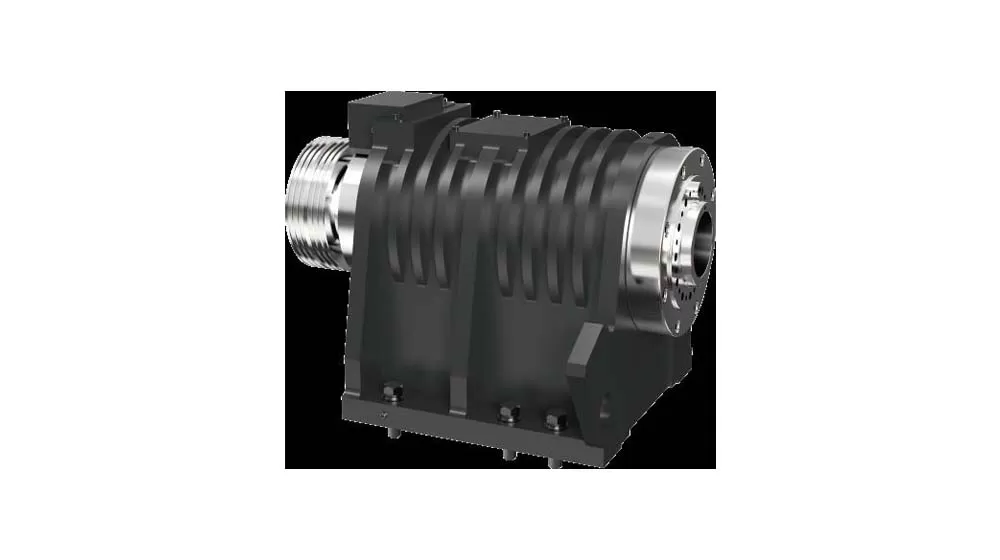

Trục chính

Được điều khiển bởi động cơ servo hiệu suất cao, trục chính được điều khiển bằng dây đai và Phạm vi tốc độ trục chính là 0-4000r/PHÚT.

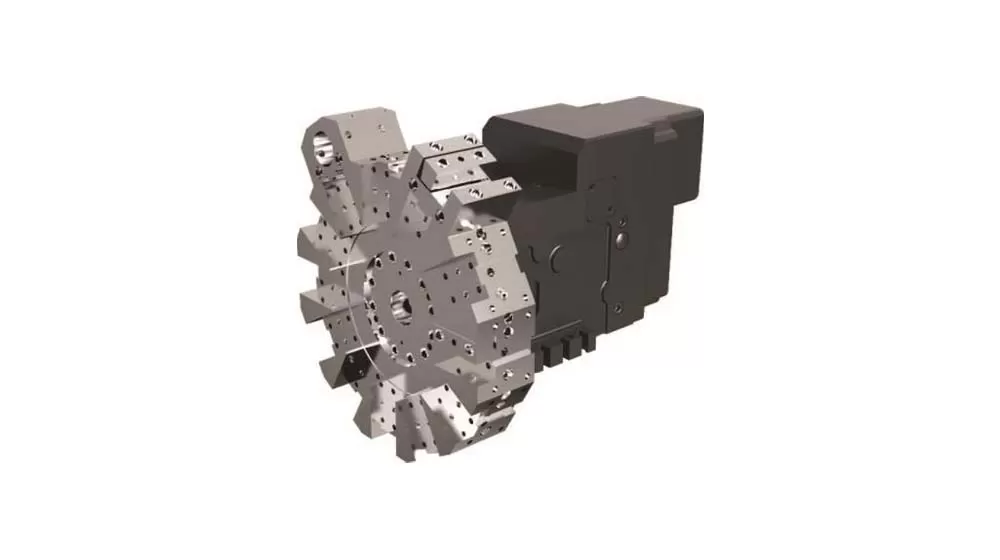

Dụng cụ

Máy công cụ này sử dụng tháp pháo công cụ servo, có tốc độ thay đổi công cụ nhanh và độ tin cậy cao.

Áp dụng máy tiện ngang CNC độ chính xác cao L-35H

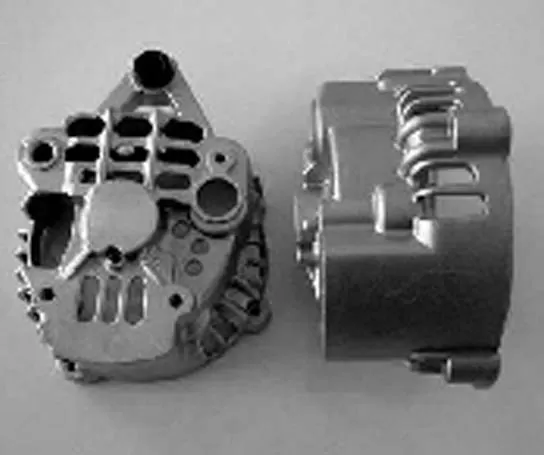

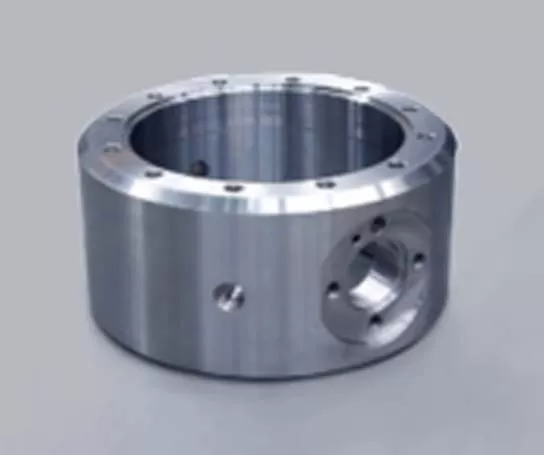

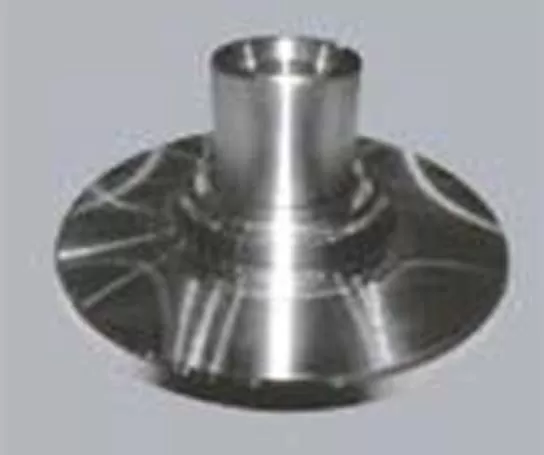

Ví dụ phôi 1

Ví dụ phôi 2

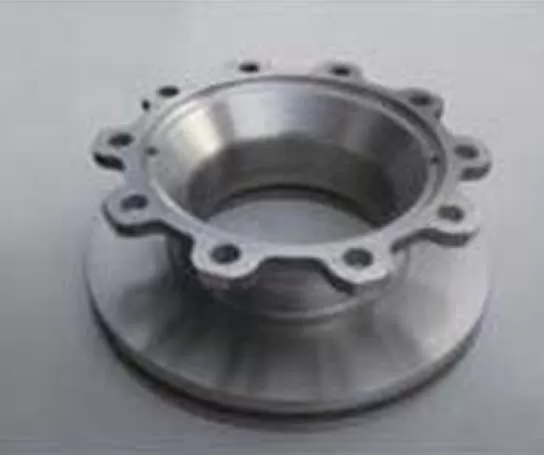

Ví dụ Phôi 3

Ví dụ phôi 4

Thông số kỹ thuật của máy tiện ngang CNC độ chính xác cao HL-35H

Name		Unit	HL-35H	Ghi chú
Phạm vi gia công	Đường kính quay lớn nhất trên băng máy	mm	φ520
	Đường kính gia công tối đa (trục/đĩa)	mm	φ300/φ350
	Chiều dài gia công tối đa	mm	450
	Đường kính thanh tối đa	mm	φ52
Hành trình	Hành trình trục X	mm	190
	Công suất/mô-men dừng của động cơ trục X	kw/Nm	1.8/11
	Hành trình trục Z	mm	500
	Công suất/mô-men dừng của động cơ trục Z	kw/Nm	1.8/11
Trục chính	Công suất đầu ra (S1/S6)	kw	11/15
	Dạng đầu trục chính		A2-6
	Tốc độ trục chính	r/min	0-4000
	Đường kính lỗ xuyên trục chính	mm	φ63
Mâm cặp	Mâm cặp ba chấu thủy lực	inch	8	Rỗng
Ụ sau	Đường kính/hành trình ống ụ sau	mm	φ70/100	Tùy chọn
Ụ sau	Độ côn lỗ côn ống ụ sau	Morse	Morse 4#	Mũi tâm động
Tốc độ	Tốc độ di chuyển nhanh (trục X)	m/min	30
	Tốc độ di chuyển nhanh (trục Z)	m/min	30
	Tốc độ tiến dao cắt	mm/min	1~8000
Ổ chứa dao	Số lượng dao	T	12
	Thời gian đảo dao	Seconds/bit	0.5
	Kích thước thân dao	mm	25*25
	Đường kính dao tiện lỗ tối đa	mm	40
Độ chính xác	Độ chính xác định vị (trục X)	mm	0.006
	Độ chính xác định vị (trục Z)	mm	0.008
	Độ lặp lại (trục X)	mm	0.004
	Độ lặp lại (trục Z)	mm	0.004
Khác	Công suất thiết bị	kVA	12
	Dung tích thùng chứa dung dịch làm mát	L	150
	Kích thước máy	mm	250017001680	Thùng chứa dung dịch làm mát kiểu thải phoi thủ công
	Trọng lượng (xấp xỉ)	kg	3400

Thông tin trên trang này chỉ mang tính tham khảo. Các thông số và chi tiết có thể thay đổi do nâng cấp hoặc cải tiến sản phẩm. Để biết thêm thông tin, vui lòng liên hệ với chúng tôi.
