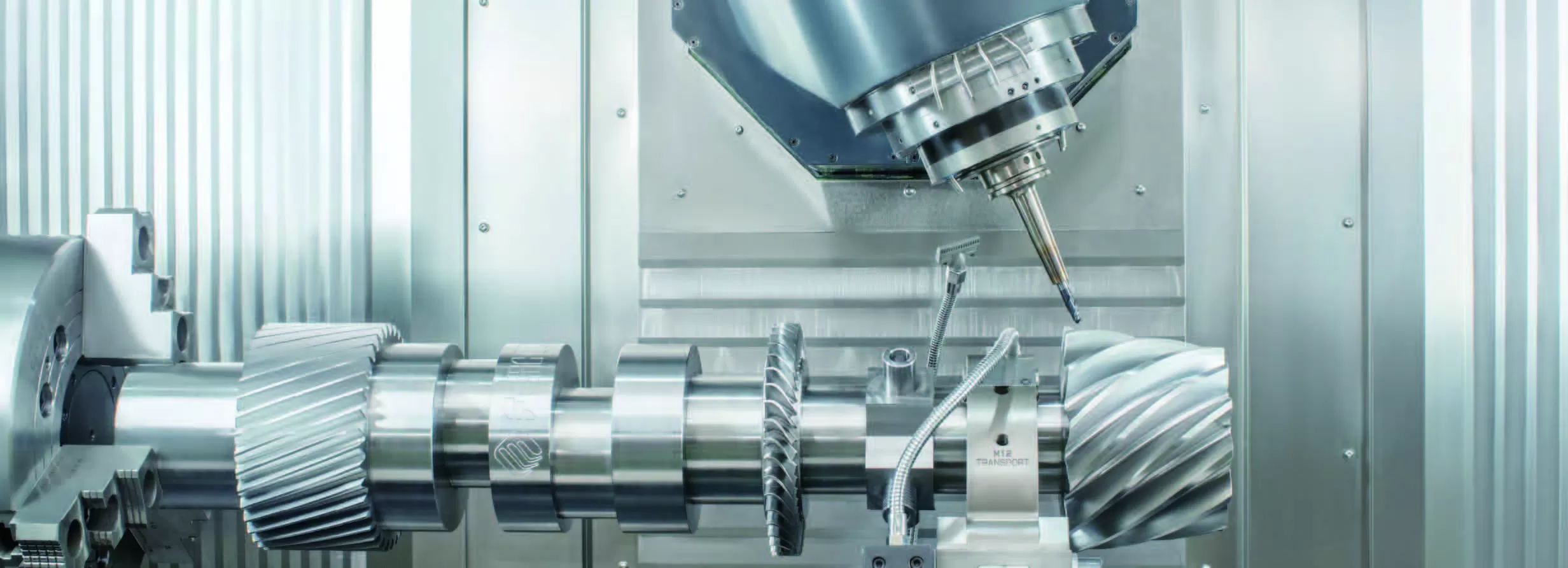

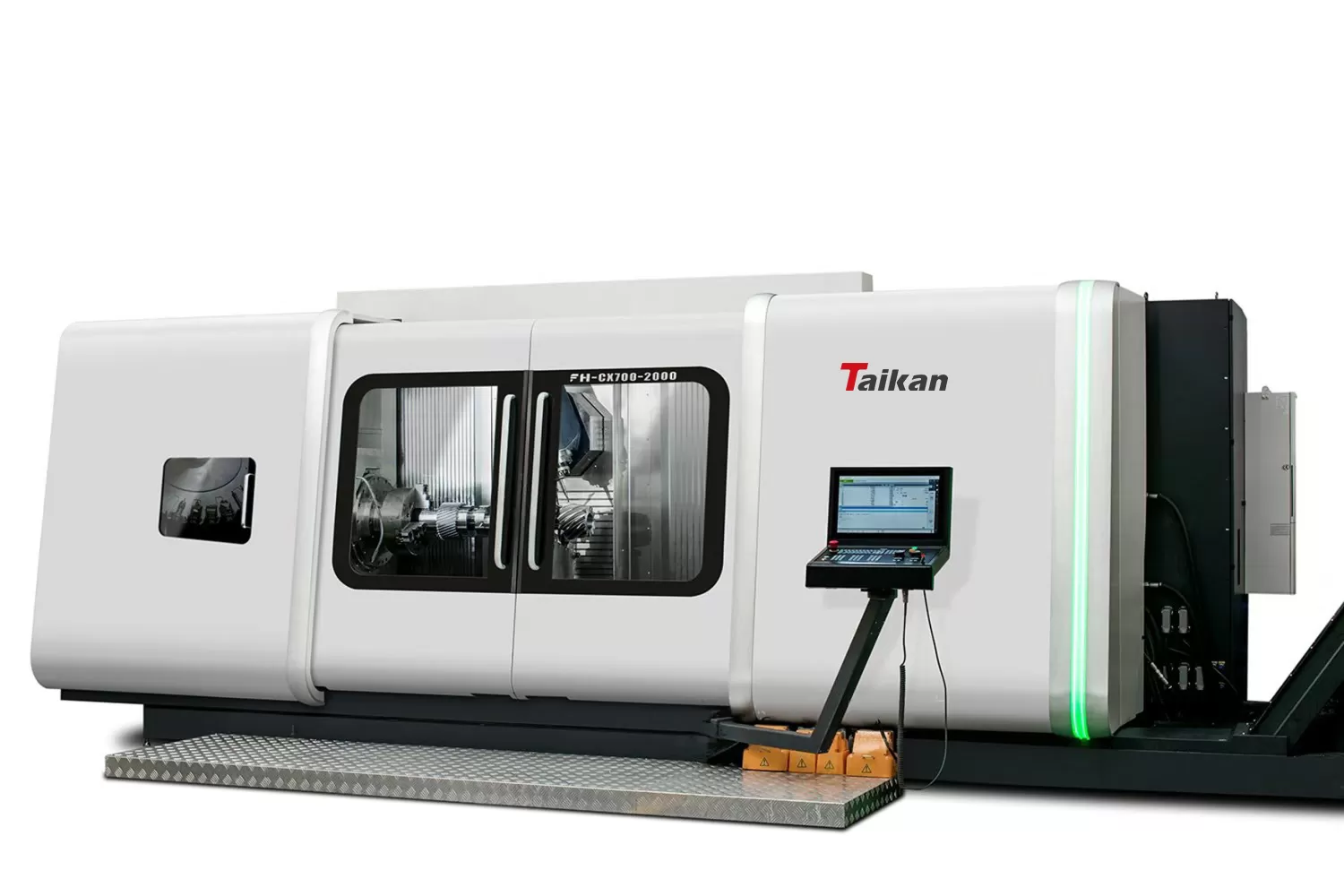

CX700-2000 7-axis 5-axis Trung tâm Tiện-Phay Đồng thời—Một lần thiết lập, vô vàn khả năng.

Đạt được độ chính xác vượt trội vớiCX700-2000—trung tâm tiện-phay được thiết kế để xử lý phay, khoan, tiện và gia công contour 5 trục phức tạp chỉ trong một lần kẹp. Lý tưởng cho roto hàng không, chân vịt tàu thủy, trục khuỷu, cánh quạt ly tâm và các thành phần giá trị cao khác.

Tính toàn vẹn cấu trúc vượt trội

Đế máy được làm từ vật liệu đúc khoáng, trong khi các bộ phận di động được chế tạo từ gang Meehanite cao cấp—được khử ứng suất qua quá trình ram và lão hóa tự nhiên để đạt độ ổn định và khả năng chống rung đặc biệt.

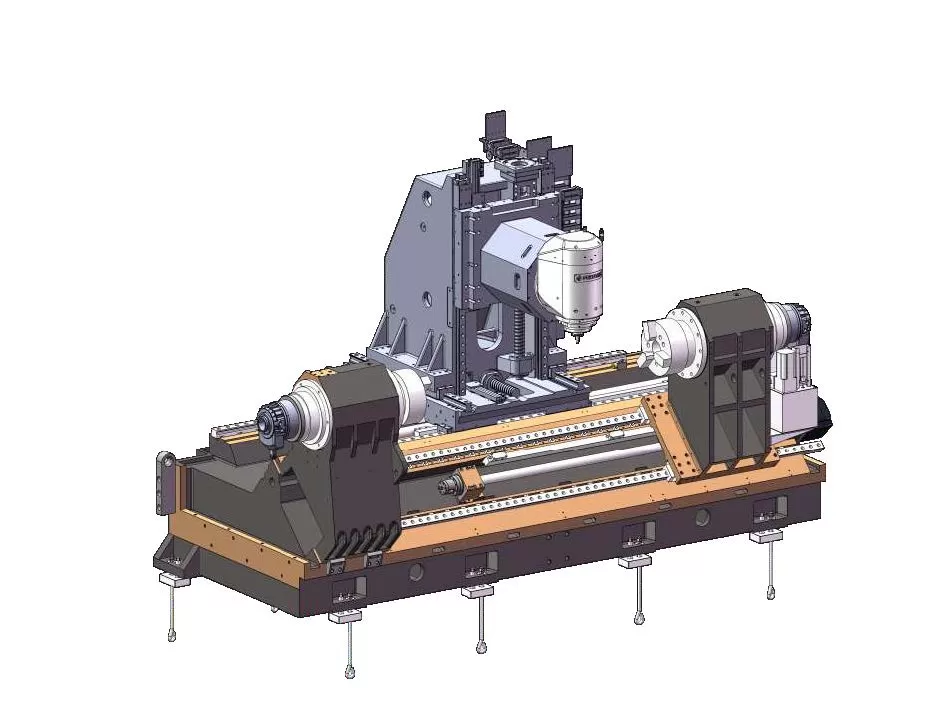

Thiết kế cột di động cho gia công chi tiết lớn

Với đường kính tiện lên tới630 mmvà hành trình trục Y lên tới400 mm, máy hỗ trợ các nguyên công lệch tâm và ngoài tâm. Trục đối ứng tiêu chuẩn cho phép gia công hoàn toàn 6 mặt và phay tự do 5 trục thực sự.

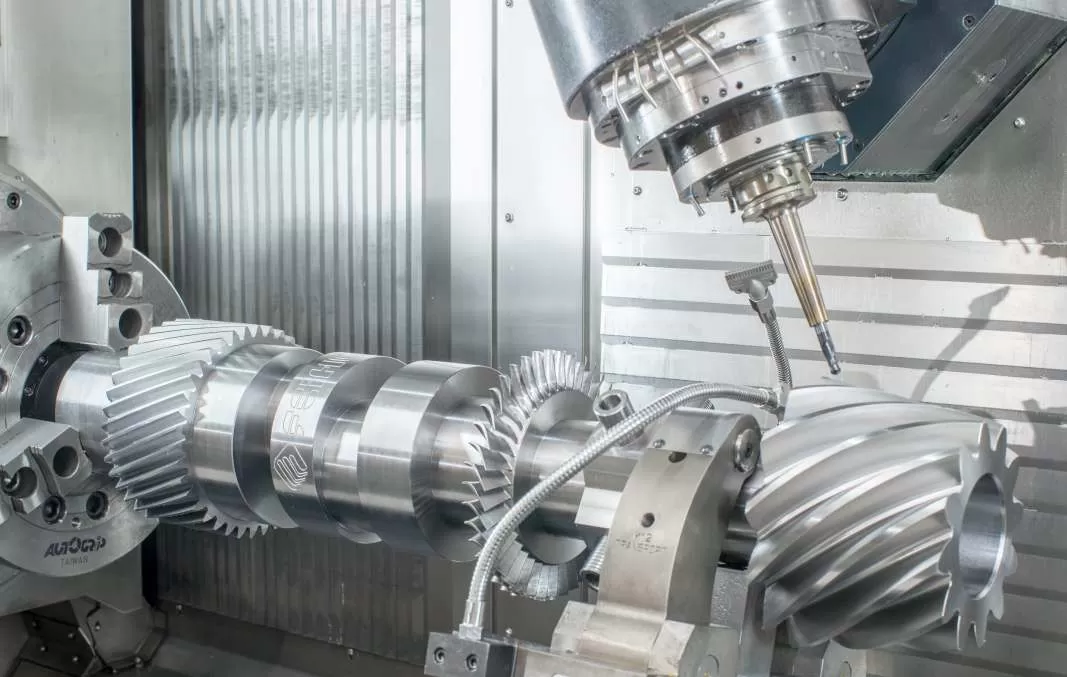

Tiện & Phay mô-men xoắn cao

Trục chính điện Kessler(12.500 vòng/phút, 54 kW, 210 Nm)mang lại độ chính xác phay cực cao, được hỗ trợ bởi hệ thống làm mát ngoài để duy trì hiệu suất nhiệt ổn định.

Đầu phay trục B truyền động trực tiếp

Được trang bị mô-tơ mô-men xoắn tích hợp, đầu phay nghiêng đảm bảo vận hành không khe hở và độ cứng vượt trội. Bộ đo encoder Heidenhain tích hợp và điều khiển vòng kín toàn phần đảm bảo định vị siêu chính xác.

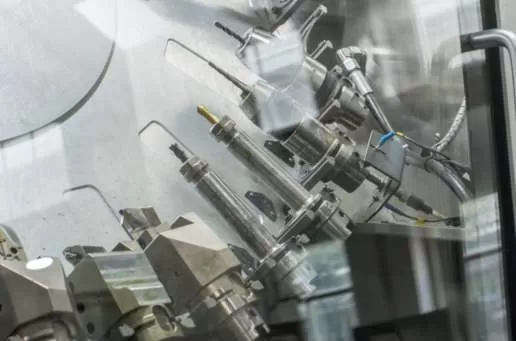

Quản lý dụng cụ hiệu quả

Dung lượng lớndẫn động servo 36 daoổ chứa dao cho phép thay dao nhanh và ổn định với độ lặp lại cao.

Hệ thống CNC và truyền động mạnh mẽ

SiemensBộ truyền động S120 với khả năng quá tải gấp 3 lần và động cơ 1FT độ động lực cao được kết hợp với nền tảng điều khiển HMI TCU30.3 + ICP427E, mang lại sức mạnh xử lý mạnh mẽ và vận hành mượt mà
