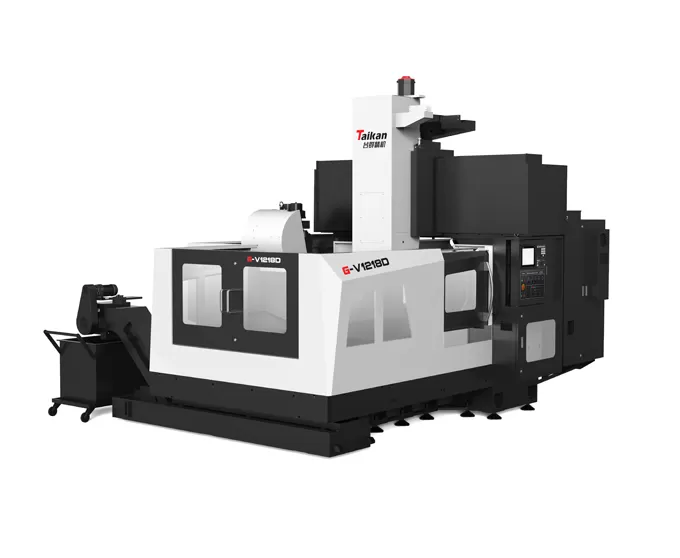

Name: HG-V1218D Trung tâm gia công giàn trục chính dẫn động trực tiếp
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Đặc điểm của Trung tâm gia công giàn trục chính truyền động trực tiếp HG-V1218D

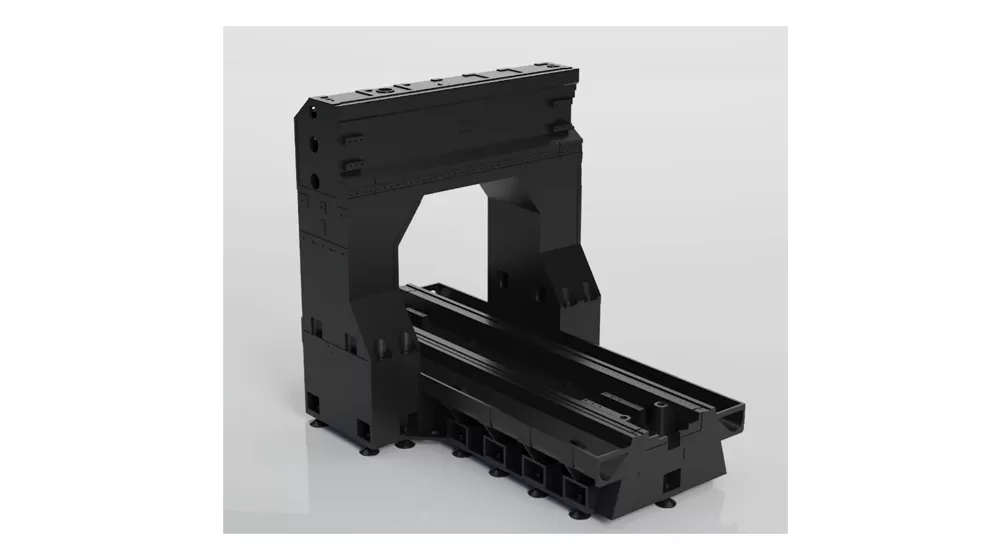

Cấu trúc máy

Thiết kế tích hợp: Máy có cấu trúc kiểu giàn với cột tích hợp và thanh ngang, tăng cường độ cứng tổng thể.
Hệ thống cân bằng trục Z: Sử dụng áp suất Nitơ để cân bằng trọng lượng của hộp trục chính và RAM, giảm tải cho động cơ servo. Điều này giảm thiểu độ rung và biến dạng, cải thiện độ chính xác và ổn định của gia công. Ngoài ra, nó làm giảm hao mòn cơ học, kéo dài tuổi thọ của máy.

Hệ thống chuyển động 3 trục

Hướng dẫn 3 trục: Sử dụng thiết kế dẫn hướng tuyến tính loại con lăn, cung cấp phản ứng động nhanh và độ chính xác cao, đảm bảo hoạt động trơn tru mà không cần leo.
Hệ thống truyền động: động cơ servo được kết hợp trực tiếp với vít bi có độ chính xác cao, kết hợp với cấu trúc căng trước cố định ở cả hai đầu, đạt được độ chính xác và ổn định truyền dẫn cao.

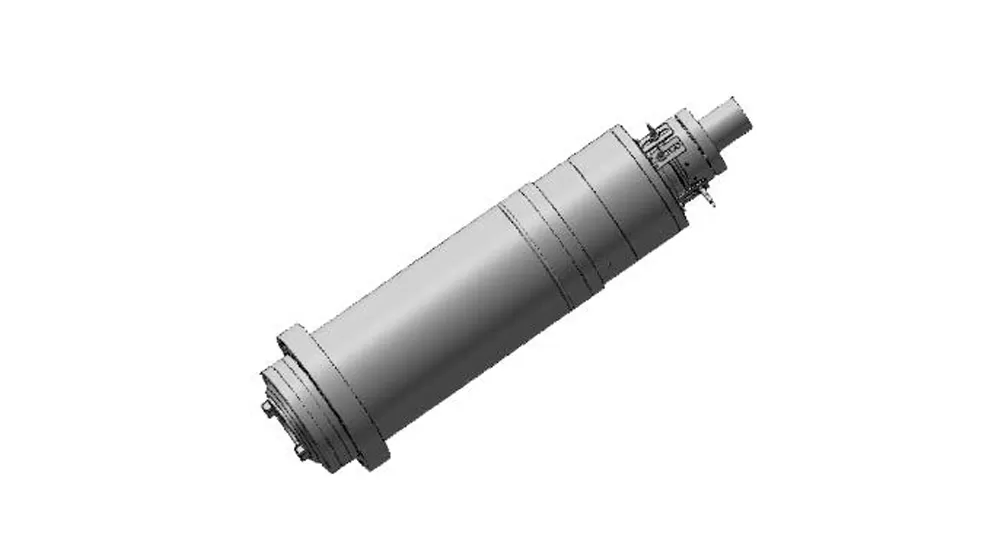

Trục chính ghép trực tiếp tốc độ cao

Trục chính tốc độ cao: Trục chính kết hợp trực tiếp BT40 với tốc độ tối đa 12,000 r/phút, mang lại hiệu quả và hiệu suất cắt tuyệt vời.
Ngăn chặn chất làm mát: đầu trước trục chính có cấu trúc con dấu Mê Cung và hệ thống bảo vệ Rèm khí, ngăn chặn hiệu quả chất làm mát xâm nhập vào vòng bi trục chính, kéo dài tuổi thọ.
Điều khiển nhiệt: Được trang bị chức năng thổi khí trung tâm và hệ thống làm mát tuần hoàn tự động, giảm đáng kể sự gia tăng nhiệt độ và biến dạng nhiệt, đảm bảo độ chính xác và ổn định gia công cao.

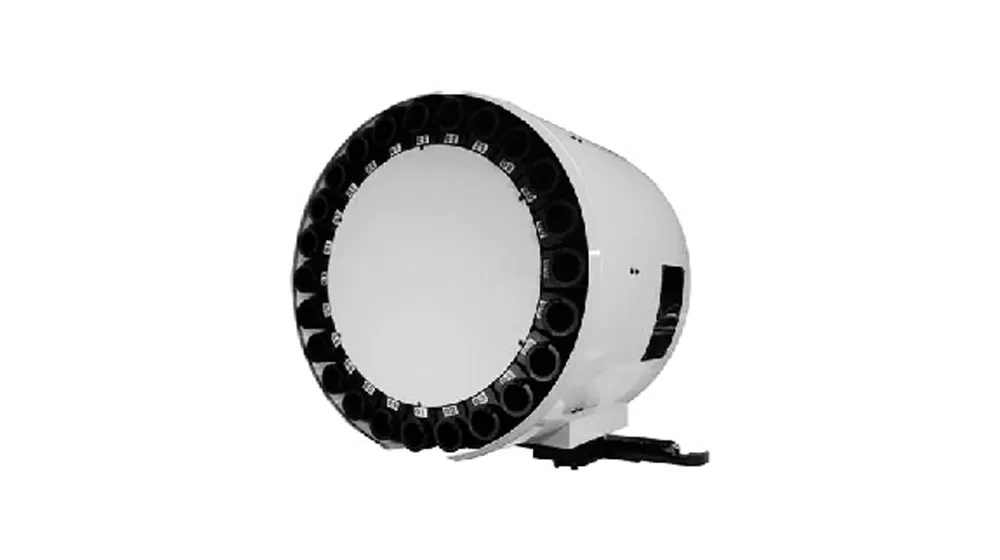

ATC

Tạp Chí đĩa 24 dụng cụ

Ứng dụng của Trung tâm gia công giàn trục chính truyền động trực tiếp HG-V1218D

Dòng máy này chủ yếu được sử dụng để gia công các chi tiết với tốc độ cao và độ chính xác cao trong các ngành như linh kiện ô tô, khuôn mẫu, máy xây dựng, van, đường sắt, năng lượng, máy nông nghiệp và máy khai thác than.

Trung Tâm Gia Công Giàn Trục Chính Truyền Động Trực Tiếp HG-V1218D

Item			Unit	HG-V1218D	HG-V1220D	HG-V1225D	HG-V1230D	HG-V1630D	HG-V1220D（BT50）
Hành trình	Hành trình trục X		mm	1800	2100	2600	3150	3150	2100
	Hành trình trục Y		mm	1380 (+50 Thay dao)	1500			1800	1500 (+50 Thay dao)
	Hành trình trục Z		mm	700					700
	Khoảng cách từ đầu trục chính đến mặt bàn		mm	150～850	195～895				100～800
	Chiều rộng gầm giàn hiệu dụng		mm	1350	1560			1800	1560
Bàn máy	Kích thước bàn máy (D×R)		mm	1800*1250	2000*1250	2500*1250	3000*1250	3000*1600	2000*1250
	Tải trọng tối đa		kg	4000	4000	5000	6000	8000	4000
	Rãnh chữ T (Rộng×Bước×SL)		mm	22×160×7	22×160×7			22×160×9	22×160×7
Trục chính	Phương thức truyền động		/	Kết nối trực tiếp					Kết nối trực tiếp
	Tốc độ trục chính tối đa		vòng/phút	12000					8000(Tùy chọn 10000)
	Công suất trục chính (Định mức/Đỉnh)		kW	11/15					15/18.5(Tùy chọn 11/15)
	Mô-men xoắn đầu ra (Định mức/Đỉnh)		N.m	52.5/95.5					143/236(Tùy chọn 52.5/95.5)
	Côn trục chính		/	BBT40/BT40					BT50(Tùy chọn BBT50)
ATC (Tùy chọn)	Số lượng dao		T	24					Tùy chọn 24
	Đường kính dao tối đa (Đầy đủ/Liền kề)		mm	Φ80/Φ150					Tùy chọn Φ110/Φ200
	Chiều dài dao tối đa		mm	250					Tùy chọn 350
	Trọng lượng dao tối đa		kg	7					Tùy chọn 18
Tốc độ	Dải tốc độ tiến dao (Cắt gọt)		m/phút	10					10
	Tốc độ chạy dao nhanh (Trục X/Y/Z)		m/phút	20/20/16		16/16/12			16/16/12
Độ chính xác	Độ chính xác định vị		mm	0.015/0.012/0.012		0.02/0.015/0.012			0.015/0.012/0.012
	Độ chính xác lặp lại		mm	0.008/0.008/0.008		0.012/0.008/0.008			0.008/0.008/0.008
Khác	Đối trọng trục Z		/	Cân bằng khí Nitơ					Cân bằng khí Nitơ
	Hệ thống CNC		/	FANUC 0i-MF PLUS (Tùy chọn Mitsubishi M80, Siemens 828D)					Mitsubishi M80
	Nguồn khí nén	Flow	L/phút	280（ANR）					280（ANR）
		Áp suất	MPa	0.5~0.8					0.5~0.8
	Tổng công suất điện		kVA	40					40
	Dung tích bình làm mát		L	400					400
	Kích thước máy	Chiều dài	mm	5000	5100	6300	7800	7800	5100
		Chiều rộng	mm	4700	4900			5400	4800
		Chiều cao	mm	4400	4550			4550	4550
	Vỏ bọc máy		-	Vỏ kim loại toàn chu vi					Vỏ kim loại toàn chu vi

Thông tin trên trang này chỉ mang tính chất tham khảo. Các thông số kỹ thuật và chi tiết có thể thay đổi do nâng cấp hoặc cải tiến sản phẩm. Để biết thêm thông tin, vui lòng liên hệ với chúng tôi.
