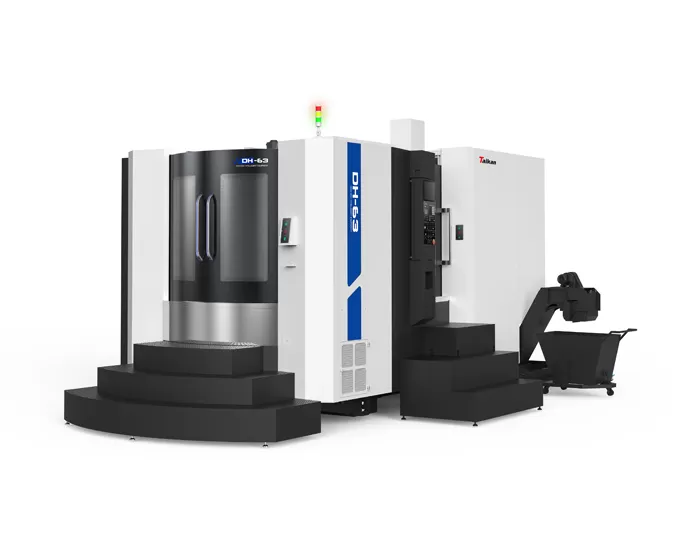

Đặc điểm của Trung tâm gia công ngang HDH-63

Kết cấu độ cứng cao

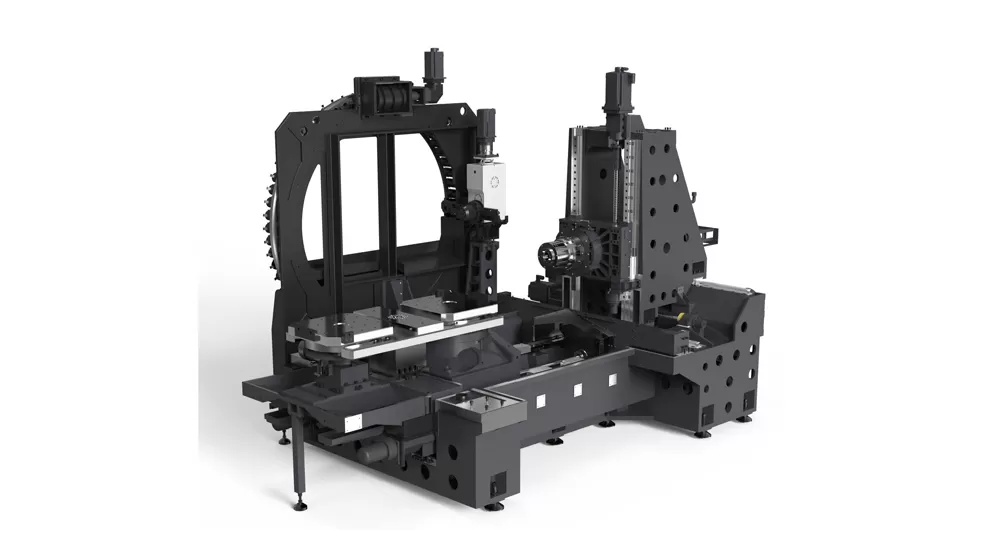

Giường tích hợp: Thiết kế tối ưu hóa xương sườn bên trong sử dụng phân tích FEM, mang lại sự ổn định tuyệt vời.
Cột nhẹ: Thiết kế cấu trúc tường hai lớp cho cột, với bố trí sườn xuyên tâm đa điểm và bố trí mặt cắt ngang nhịp lớn ở phía dưới, mang lại Trọng lượng nhẹ và độ cứng cao.
Trục nạp năng động cao: đường dẫn tuyến tính ba trục với bố trí bậc cho trục x, kết hợp với cột nhẹ, độ cứng cao, đảm bảo hiệu suất năng động tuyệt vời.
APC loại cam: Hệ thống trao đổi Pallet ổn định và nhanh chóng.

Hệ thống trục chính điện mô-men xoắn cao

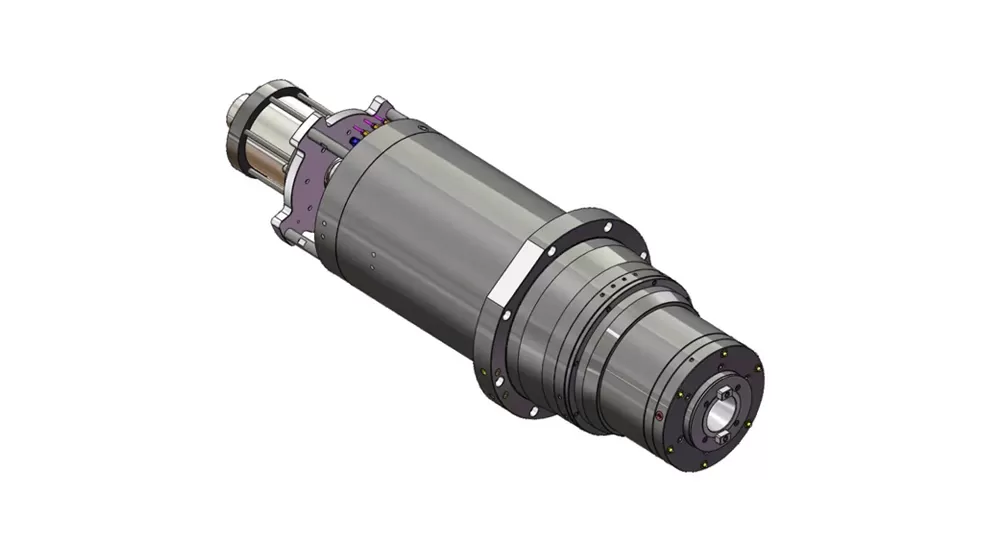

Được trang bị trục chính điện BT50 công suất cao, có công tắc cuộn dây kép tự động, có khả năng đáp ứng các yêu cầu khác nhau đối với tốc độ cao và mô-men xoắn cao. Trục chính cung cấp tốc độ cao, độ chính xác cao và hiệu suất tiếng ồn thấp.
Hệ thống làm mát kiểm soát nhiệt độ tiêu chuẩn có hiệu quả làm giảm nhiệt độ trục chính, ngăn ngừa biến dạng nhiệt và duy trì độ chính xác gia công ổn định trong quá trình hoạt động kéo dài.
Ngoài ra, các tùy chọn trục chính khác nhau có sẵn để xử lý các điều kiện hoạt động khác nhau, đảm bảo hiệu suất hiệu quả và ổn định trong các môi trường sản xuất đa dạng.

Độ chính xác và ổn định

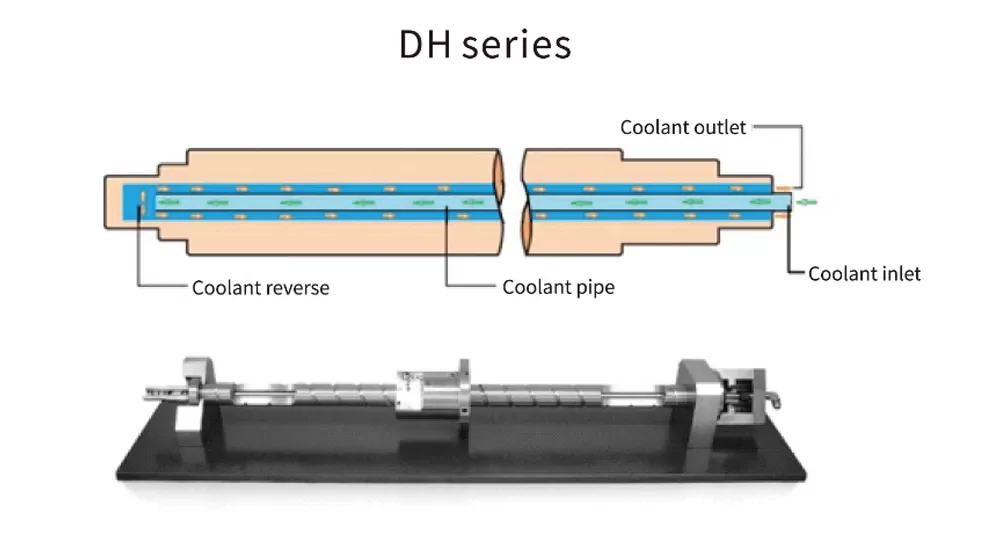

Vít bi ba trục có thiết kế làm mát rỗng, với bộ phận làm mát chất làm mát tuần hoàn được kiểm soát nhiệt độ thông qua trục vít. Điều này nhanh chóng làm giảm sự gia tăng nhiệt độ của vít bi trong quá trình cấp liệu tốc độ cao, duy trì nhiệt độ không đổi và đảm bảo độ chính xác gia công ổn định.

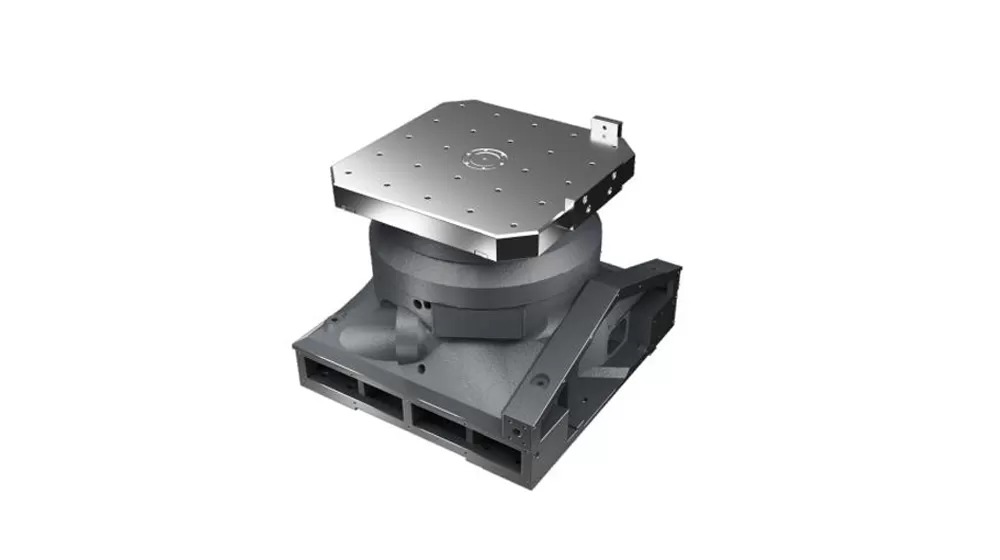

Bàn xoay cam độ chính xác cao

Hệ thống sử dụng chân định vị côn có độ chính xác cao kết hợp với cơ chế khóa tăng cường thủy lực để đảm bảo bàn làm việc được kẹp chắc chắn, duy trì sự ổn định và hiệu suất không rung trong quá trình gia công.
Bàn xoay CNC loại cam có bề mặt ổ đĩa Tốc độ không đổi của cam cong và bộ truyền tiếp xúc lăn được tải sẵn với vòng bi kim trên tháp pháo, mang lại độ chính xác cao, tốc độ cao, không phản ứng dữ dội, và khả năng xử lý tải nặng.
Ngoài ra, bàn xoay dẫn động trực tiếp có độ chính xác cao có sẵn tùy chọn, được trang bị động cơ dẫn động trực tiếp không khung mô-men xoắn cao, vòng bi Bàn Quay chuyên dụng có độ chính xác cao đường kính lớn, và một lưới tròn renishaw để tăng cường độ chính xác và ổn định.

Hệ thống trục chính điện mô-men xoắn cao

Ứng dụng của Trung tâm gia công ngang HDH-63

Chủ yếu được sử dụng để gia công các chi tiết trong các ngành như máy xây dựng, ô tô, năng lượng, thông tin và khuôn mẫu. Phù hợp cho gia công các chi tiết dạng hộp và dạng vỏ, đặc biệt lý tưởng cho việc xử lý các chi tiết có hình dạng phức tạp và không đều.

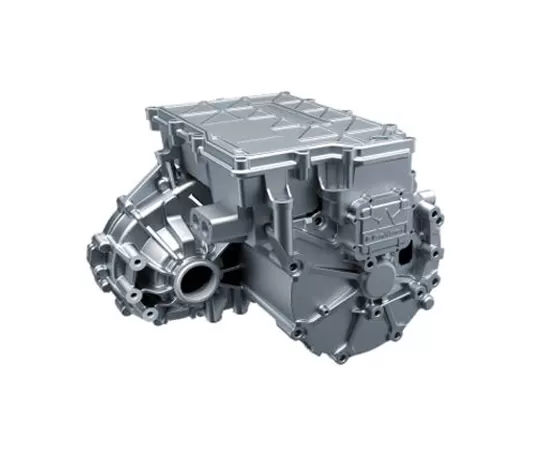

Ví dụ phôi 1

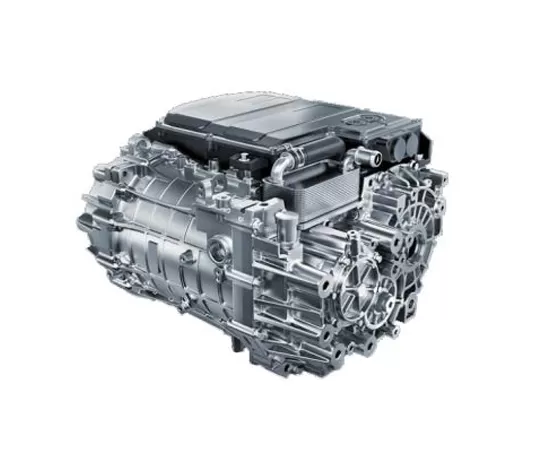

Ví dụ phôi 2

Ví dụ Phôi 3

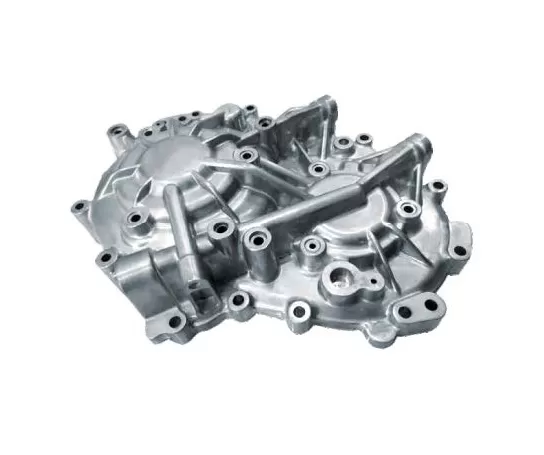

Ví dụ phôi 4

Phôi example5

Thông số kỹ thuật của Trung tâm gia công ngang HDH-63

Name			Unit	HDH-63	Ghi chú
Hành trình	X/Y/Z		mm	1050/800/1000
	Khoảng cách từ mặt đầu trục chính đến tâm bàn máy		mm	150-1150
	Khoảng cách từ trục chính đến mặt bàn		mm	120-920
	Kích thước phôi tối đa		mm	φ1000×1000
Bàn máy	Size		mm	630*630
	Tải trọng tối đa		kg	1200
	Kích thước lỗ tâm		mm	φ80H7
	Lỗ vít		mm	M16(125×125)
	Đơn vị chia nhỏ nhất		°	0.001
Trục chính	Công suất (S1/S6 15%)		kW	28/42
	Mô-men xoắn (S1/S6 15%)		Nm	334/630
	Tốc độ		r/min	10000
	Côn trục		-	BT50
Tốc độ	Tốc độ chạy nhanh trục X, Y, Z		m/min	48/48/48
Độ chính xác	Độ chính xác định vị (X/Y/Z)		mm	X/Y/Z: 0,01 (không có thước đo), 0,006 (có thước đo) B: 8” (có thước đo)	VDI3441
Độ chính xác	Độ lặp lại (X/Y/Z)		mm	X/Y/Z: 0,006 (không có thước đo), 0,004 (có thước đo) B: 6” (có thước đo)	VDI3441
Ổ chứa dao	Số lượng dao		T	60
	Chiều dài dao		mm	500
	Đường kính dao		mm	105/210
	Trọng lượng dao		kg	20
Khác	Hệ thống điều khiển		-	Siemens 828D
	Nguồn khí	Flow	L/min	500 (ANR)
	Nguồn khí	Áp suất	MPa	0.6~0.8
	Tổng công suất điện		KVA	75
	Kích thước (DàiRộngCao)		mm	6575×4870×3300
	Tổng trọng lượng		kg	21500

Thông tin trên trang này chỉ mang tính chất tham khảo. Các thông số kỹ thuật và chi tiết có thể thay đổi do nâng cấp hoặc cải tiến sản phẩm. Để biết thêm thông tin, vui lòng liên hệ với chúng tôi.
