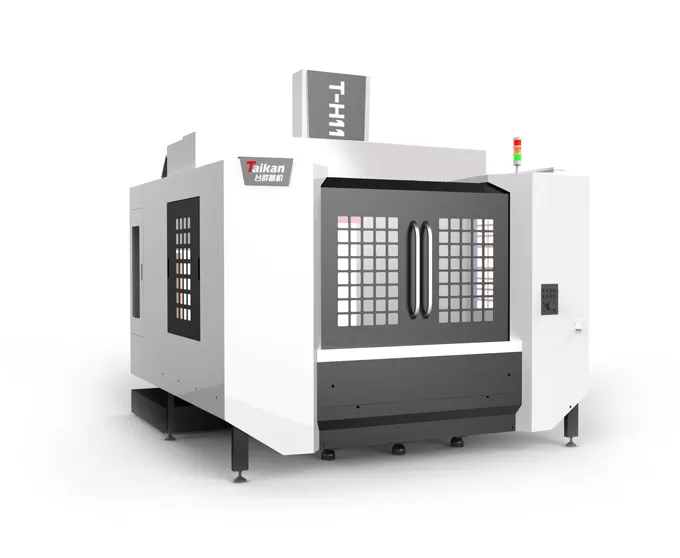

Name: HT-H11 Trung tâm gia công ngang
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Đặc điểm của Trung tâm gia công ngang HT-H11

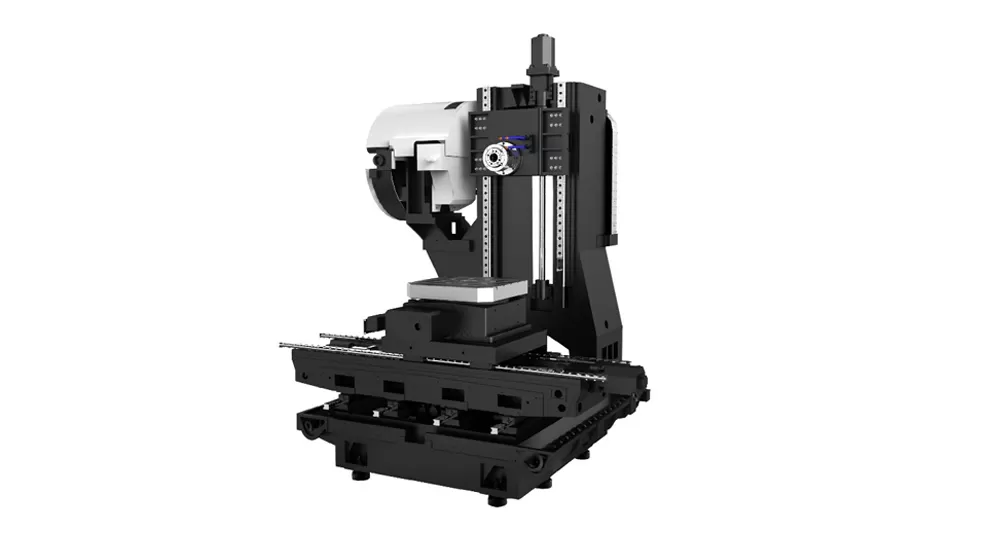

Cấu trúc máy

Máy có bàn trượt chéo và cấu trúc cột cố định. Nó được trang bị một đế Quá khổ, ổn định và cột có độ cứng cao, nhịp lớn. Các thành phần chính được làm từ vật liệu gang có độ bền cao để tăng cường độ bền và độ ổn định.

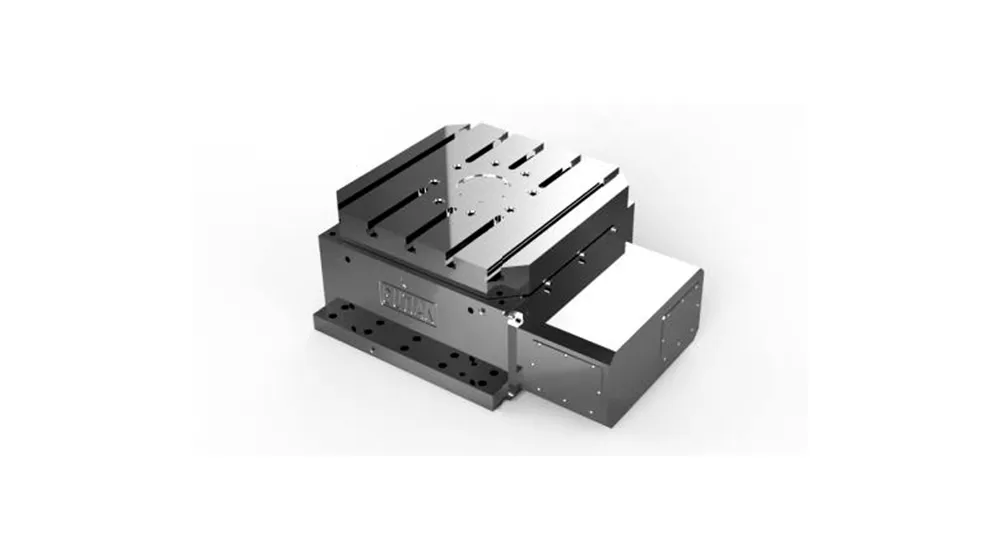

Bàn xoay CNC loại cam

Chỉ mục tối thiểu: bảng quay cung cấp chỉ mục tối thiểu 0.001 °.
Độ chính xác và tốc độ cao: Bàn Quay CNC loại cam sử dụng bề mặt truyền động tốc độ không đổi của cam và tiếp xúc lăn được nạp sẵn giữa bề mặt cam và ổ đỡ kim trên tháp pháo, đảm bảo độ chính xác cao, tốc độ cao, không phản ứng dữ dội và khả năng xử lý tải nặng.

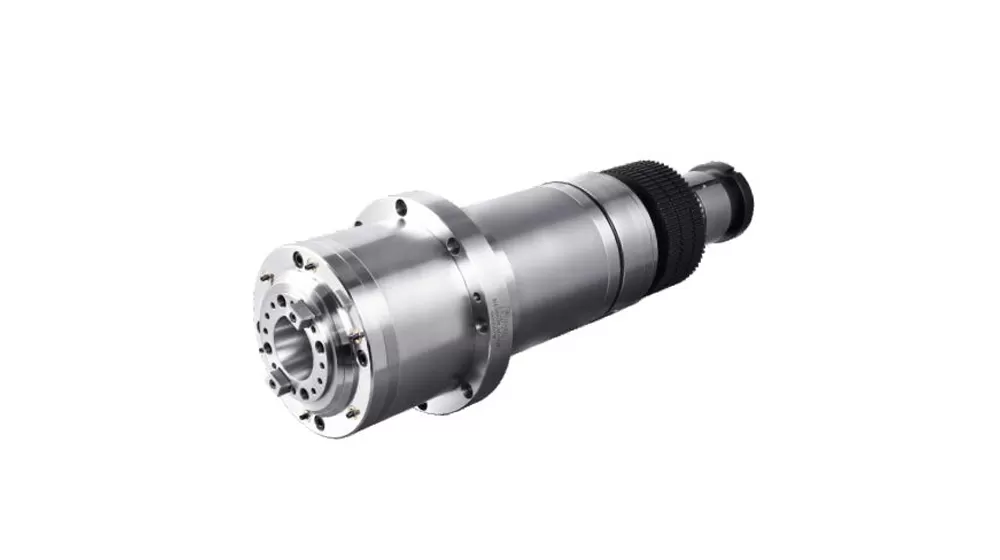

Bộ trục chính dẫn động trực tiếp BT40-12000rpm

Hệ thống làm mát dầu: Được trang bị hệ thống làm mát dầu để ngăn ngừa biến dạng nhiệt trục chính, đảm bảo hiệu suất ổn định.
Thiết kế mũi kiểu Mê Cung: Có mũi kiểu Mê Cung với chức năng bảo vệ Rèm khí để ngăn chặn sự xâm nhập của chất làm mát, tăng cường độ bền và độ chính xác của trục chính.

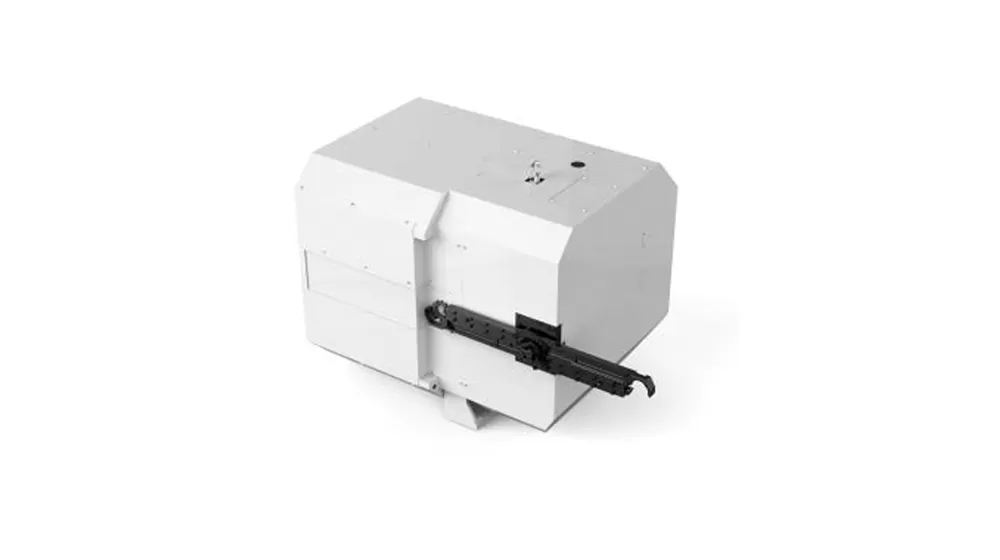

Tạp Chí dụng cụ đĩa 24T

Điều khiển bộ mã hóa góc: Sử dụng bộ mã hóa góc để điều khiển công cụ thay đổi hành động, đảm bảo tín hiệu ổn định và đáng tin cậy để thay đổi công cụ trơn tru và chính xác.
Cơ chế điều khiển bằng cam: Tạp Chí công cụ điều khiển bằng cam đảm bảo xoay chính xác cao, đảm bảo hoạt động trơn tru ngay cả với các công cụ nặng.
Thiết kế kèm theo hoàn toàn: cấu trúc được bao bọc hoàn toàn ngăn không cho các vật liệu sắt gia công bắn vào hộp đựng dụng cụ, bảo vệ dụng cụ và duy trì độ chính xác gia công, đồng thời tăng cường độ ổn định tổng thể.

Bộ trục chính dẫn động trực tiếp BT40-12000rpm

Ứng dụng của Trung tâm gia công ngang HT-H11

Máy công cụ phù hợp cho gia công đa dạng chủng loại, số lượng nhỏ các chi tiết phức tạp như các thành phần dạng hộp cỡ vừa và nhỏ, tấm, đĩa, van, vỏ, và khuôn. Nó được sử dụng rộng rãi trong các ngành công nghiệp như chi tiết chính xác, sản phẩm 5G, phần cứng, phụ tùng ô tô và thiết bị y tế.

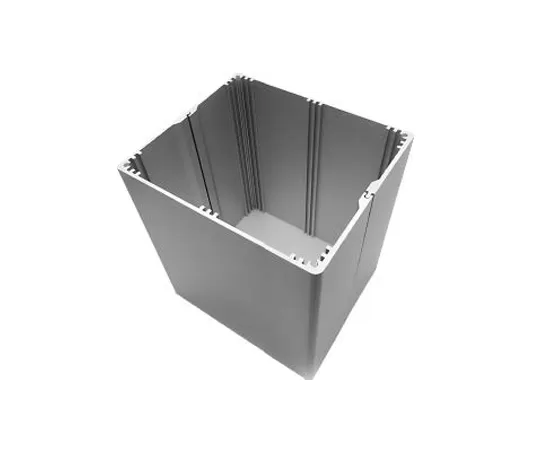

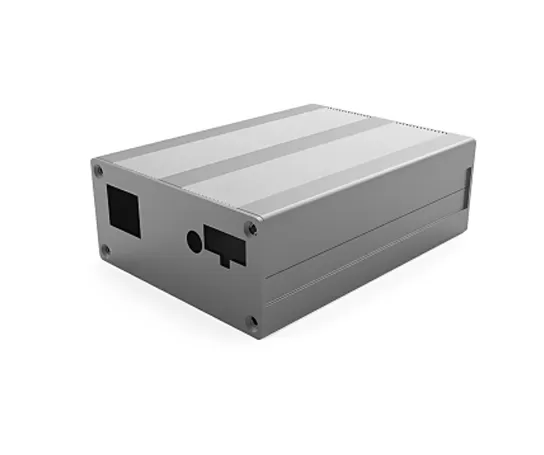

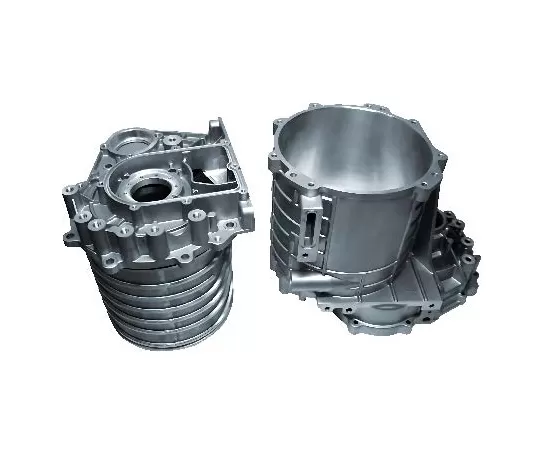

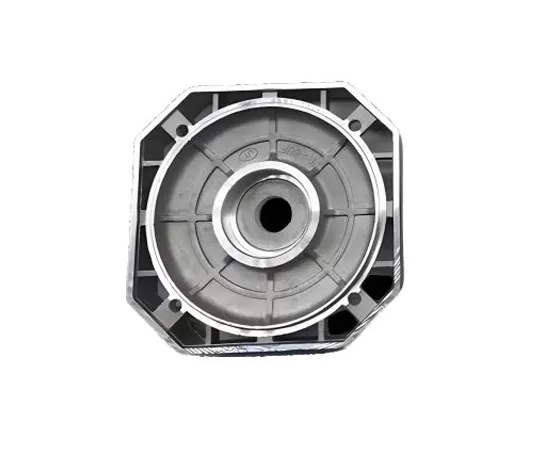

Ví dụ phôi 1

Ví dụ phôi 2

Ví dụ Phôi 3

Ví dụ phôi 4

Ví dụ phôi 5

Thông số kỹ thuật của Trung tâm gia công ngang HT-H11

Name		Unit	HT-H11	Ghi chú
Hành trình	Hành trình bàn máy (trục X)	mm	1100	Trái/phải
	Hành trình bàn trượt (trục Z)	mm	650	Trước/sau
	Hành trình ụ trục chính (trục Y)	mm	600	Lên/xuống
	Khoảng cách từ đầu trục chính đến tâm bàn máy	mm	175～825
	Khoảng cách từ tâm trục chính đến mặt bàn máy	mm	20～620
	Đường kính quay phôi lớn nhất	mm	1200
	Chiều cao phôi cho phép lớn nhất	mm	720	Bề mặt làm việc
Bàn máy	Kích thước bàn máy	mm	500*500
	Tải trọng lớn nhất	Kg	500
	Rãnh T (số rãnh - chiều rộng rãnh * khoảng cách)	mm	5-18*100
	Lỗ định tâm	mm	Φ100H7
	Độ chính xác chia độ	arc.sec	±15
	Độ chính xác lặp lại	arc.sec	±8
	Áp suất khóa	Kg/cm2	35
	Tốc độ lớn nhất	rpm	40
	Đơn vị chia nhỏ nhất	Độ (°)	0.001
Trục chính	Công suất động cơ (định mức/ngắn hạn)	kw	7.5/11
	Mô-men xoắn động cơ (định mức/ngắn hạn)	N.m	35.8/95.5
	Tốc độ	vòng/phút	12000 (Kết nối trực tiếp)
	Đường kính trục chính	mm	φ150
	Thông số kỹ thuật đầu kẹp dao		BT40
	Thông số kỹ thuật đinh tán		P40T-I（MAS403）
Tốc độ	Phạm vi tốc độ tiến dao cắt	mm/phút	1-10000
Tốc độ	Tốc độ chạy nhanh trục X, Y, Z	m/phút	36
Độ chính xác	Độ chính xác định vị (X/Y/Z)	mm	0.01	GB/T 18400.4（Hành trình toàn phần）
Độ chính xác	Độ chính xác định vị lặp lại (X/Y/Z)	mm	0.007
Ổ chứa dao	Sức chứa ổ dao	T	24

Thông tin trên trang này chỉ mang tính tham khảo. Thông số kỹ thuật và chi tiết có thể thay đổi do nâng cấp hoặc cải tiến sản phẩm. Để biết thêm thông tin, vui lòng liên hệ với chúng tôi.
