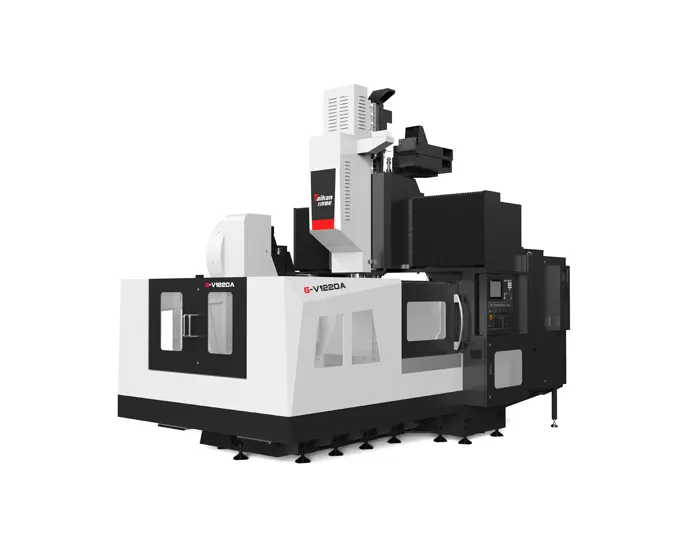

Name: Trung tâm Gia Công Trục dẫn hướng tuyến tính 3 trục G-V1220A/B/C
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Đặc điểm của trung tâm Gia Công Trục dẫn hướng tuyến tính 3 trục G-V1220A/B/C

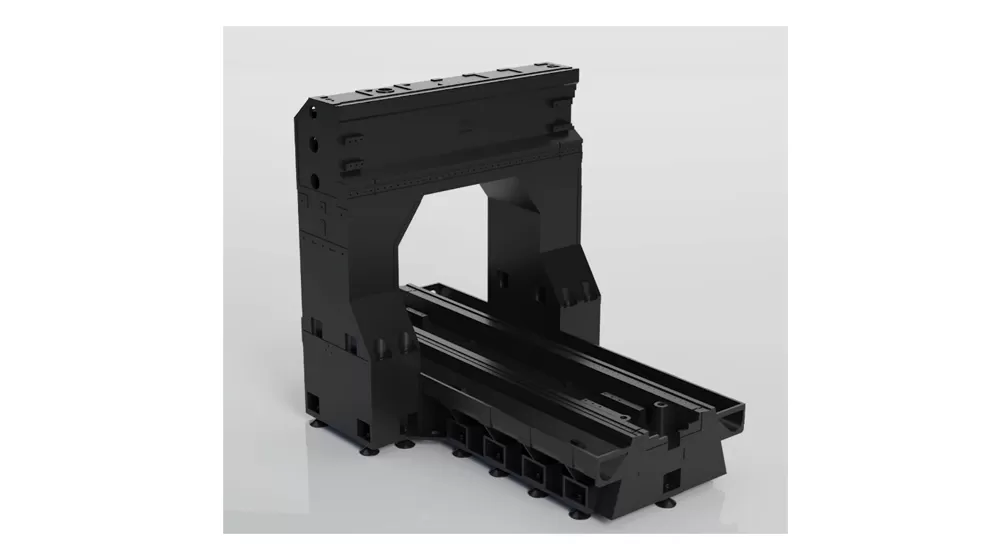

Cấu trúc máy

Thiết kế tích hợp: Máy có cấu trúc kiểu giàn với cột tích hợp và thanh ngang, tăng cường độ cứng tổng thể.
Hệ thống cân bằng trục Z: Sử dụng áp suất Nitơ để cân bằng trọng lượng của hộp trục chính và RAM, giảm tải cho động cơ servo. Điều này giảm thiểu độ rung và biến dạng, cải thiện độ chính xác và ổn định của gia công. Ngoài ra, nó làm giảm hao mòn cơ học, kéo dài tuổi thọ của máy.

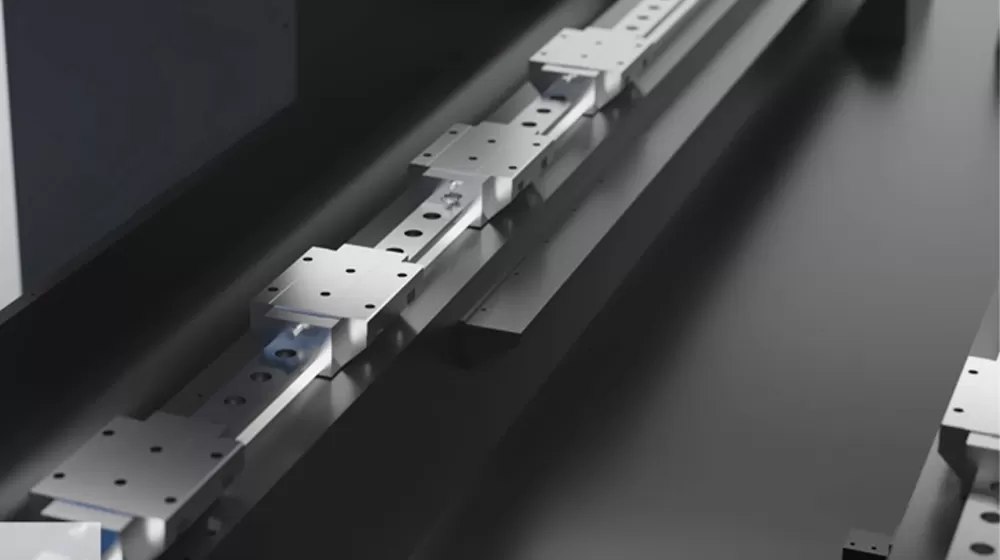

Hệ thống chuyển động 3 trục

Hướng dẫn 3 trục: Sử dụng thiết kế dẫn hướng tuyến tính loại con lăn, cung cấp phản ứng động nhanh và độ chính xác cao, đảm bảo hoạt động trơn tru mà không cần leo.
Hệ thống truyền động: động cơ servo được kết hợp trực tiếp với vít bi có độ chính xác cao, kết hợp với cấu trúc căng trước cố định ở cả hai đầu, đạt được độ chính xác và ổn định truyền dẫn cao.

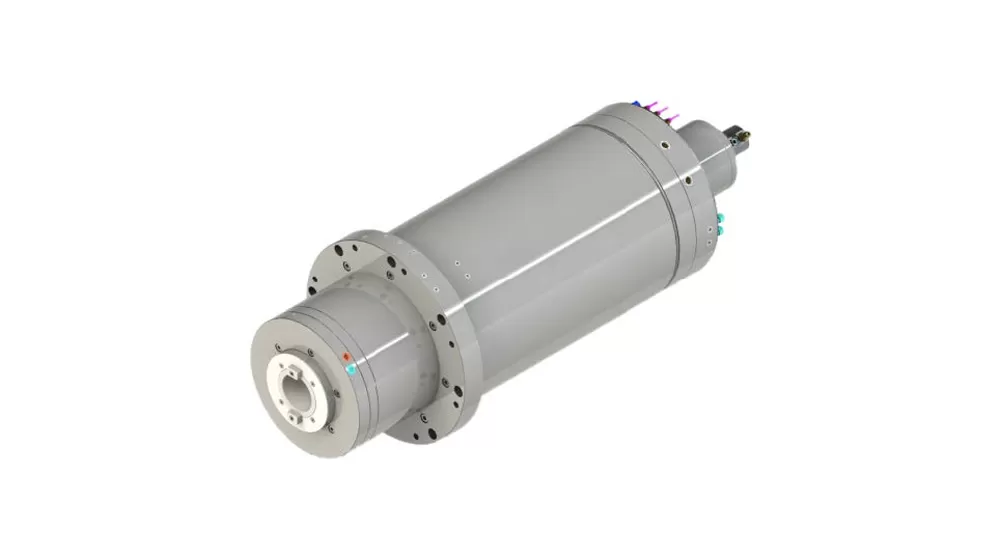

Dòng sản phẩm trục chính đa dạng

Trục chính chạy bằng dây đai: Sử dụng bộ phận trục chính tốc độ cao BT50-6000rpm, mang lại hiệu quả cắt cao.
Trục chính dẫn động bánh răng: Bộ phận trục chính BT50-6000rpm kết hợp với hộp số cho nhu cầu cắt giảm mạnh. Hộp số có chức năng làm mát dầu để giảm biến dạng nhiệt trục chính, đảm bảo hiệu quả cắt cao.
Trục cơ giới: trục cơ giới tần số cao với tốc độ tối đa 15,000 r/phút. Nó được trang bị bộ mã hóa vòng đồng trục để phản hồi đồng bộ về tốc độ và góc trục chính, mang lại chức năng khai thác cứng nhắc và hiệu suất tốc độ cao tuyệt vời.
Ngăn chặn chất làm mát: Mặt trước của trục chính kết hợp cấu trúc con dấu Mê Cung và hệ thống bảo vệ Rèm khí, ngăn chặn hiệu quả chất làm mát xâm nhập vào vòng bi trục chính và kéo dài tuổi thọ.
Điều khiển nhiệt: Được trang bị chức năng thổi khí trung tâm và hệ thống làm mát tuần hoàn tự động, giảm đáng kể sự gia tăng nhiệt độ và biến dạng nhiệt, đảm bảo độ chính xác và ổn định gia công cao.

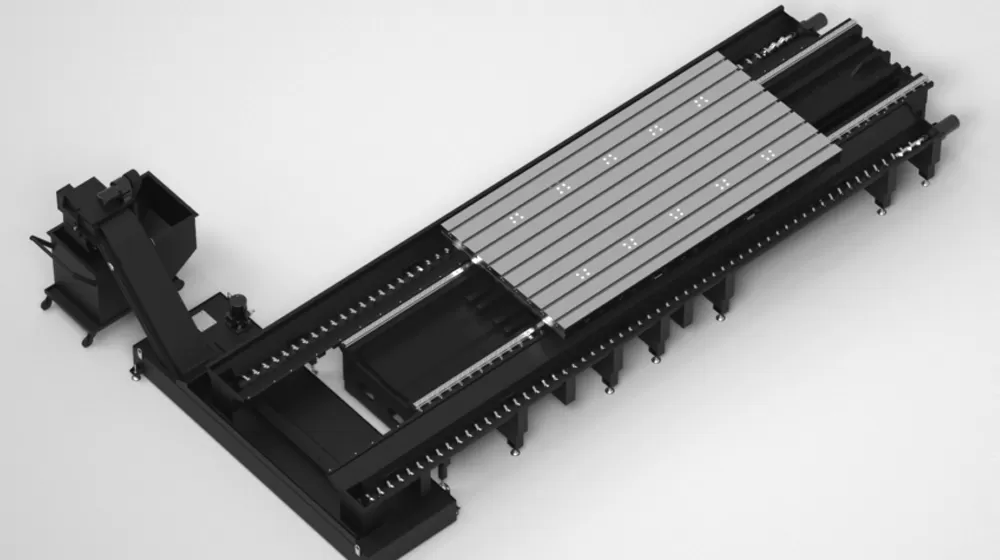

Loại bỏ chip và bể làm mát

Băng tải chip xoắn ốc: Một bộ ở mỗi bên của bàn làm việc, với đường kính vít 120mm và tiết diện thép vuông lớn, nhanh chóng trục xuất Chip ra ngoài máy.
Băng tải nâng Chip Loại xích: nằm ở đầu máy, với độ nghiêng 45 độ, tấm Xích rộng hơn và thanh cào răng cưa, nhanh chóng thu thập chip vào băng tải Chip nhỏ.
Băng tải chip nhỏ: Thu thập và vận chuyển chip.
Bể làm mát: Hệ thống lọc nhiều lớp để lọc tạp chất và đảm bảo gia công trơn tru.

Áp dụng Trung tâm gia công giàn dẫn hướng tuyến tính 3 trục G-V1220A/B/C

Máy phù hợp cho việc xử lý hàng loạt đa dạng và nhỏ đến trung bình các bộ phận phức tạp như các bộ phận, đĩa, van và vỏ hộp cỡ trung bình.

Thông số kỹ thuật của trung tâm gia công giàn dẫn hướng tuyến tính 3 trục G-V1220A/B/C

Sản phẩm			Đơn vị	G-V1018A	G-V1220A	G-V1225A	G-V1230A	G-V1018C	G-V1220C	G-V1225C	G-V1230C
Du lịch	Du lịch trục x		Mm	1800	2150	2650	3200	1800	2150	2650	3200
	Du lịch trục Y		Mm	1100 (thay đổi công cụ 100)	1500 ( 25 thay đổi công cụ)			1100 (thay đổi công cụ 100)	1500 ( 25 thay đổi công cụ)
	Du lịch trục z		Mm	800				800
	Khoảng cách từ đầu trục chính đến bàn		Mm	100 ~ 900				70 ~ 870
	Chiều rộng giàn hiệu quả		Mm	1160	1560			1160	1560
Bàn	Kích thước bàn (L × W)		Mm	1800 × 1000	2000 × 1250	2500 × 1250	3000 × 1250	1800 × 1000	2000 × 1250	2500 × 1250	3000 × 1250
	Tải tối đa		Kg	3000	4000	5000	6000	3000	4000	5000	6000
	Khe chữ T (width×pitch×qty)		Mm	22 × 140 × 7	22 × 160 × 7			22 × 140 × 7	22 × 160 × 7
Trục chính	Loại ổ đĩa		/	Điều khiển bằng dây đai (điều khiển bánh răng chọn)				Trục chính cơ giới
	Tối đa tốc độ trục chính		R/phút	6000				15000 (lựa chọn 18000)
	Công suất trục chính (định mức/đỉnh)		KW	5/15/18				15/22
	Đầu ra mô-men xoắn (định mức/đỉnh)		N.m	191/315 (Opt. Gear 573/945)				45.7/73.6
	Côn trục chính		/	BT50				Bbt40 (Opt. HSK-A63)
ATC (lựa chọn)	Số lượng công cụ		T	24				24
	Tối đa công cụ Dia. (đầy đủ/liền kề)		Mm	Φ110/Φ200				Φ80/Φ150
	Tối đa chiều dài dụng cụ		Mm	350				250
	Tối đa trọng lượng dụng cụ		Kg	18				8
Tốc độ	Phạm vi tốc độ nạp (cắt)		M/phút	10				10
	Tốc độ di chuyển nhanh (trục x/Y/Z)		M/phút	16/16/12				16/16/12
Độ chính xác	Độ chính xác định vị		Mm	0.015/0.012/0.012		0.02/0.012/0.012		0.015/0.012/0.012		0.02/0.012/0.012
	Độ lặp lại		Mm	0.008/0.008/0.008		0.012/0.008/0.008		0.008/0.008/0.008		0.012/0.008/0.008
Những người khác	Đối trọng trục z		/	Cân bằng Nitơ				Cân bằng Nitơ
	Hệ thống CNC		/	Fanuc 0i-mf Plus (Opt. Mitsubishi M80, Siemens 828d)				Fanuc 0i-mf Plus (Opt. Mitsubishi M80, Siemens 828d)
	Cung cấp không khí	Dòng Chảy	L/phút	280 (ANR)				280 (ANR)
		Áp suất	Mpa	0.5 ~ 0.8				0.5 ~ 0.8
	Tổng công suất điện		KVA	40				40
	Dung tích bình làm mát		L	400				400
	Kích thước máy	Chiều dài	Mm	4600	5100	6300	7800	4600	5100	6300	7800
		Chiều rộng	Mm	4600	4900			4600	4900
		Chiều cao	Mm	4500	4550			4500	4550
	Vỏ máy		-	Tấm kim loại chu vi toàn bộ				Tấm kim loại chu vi toàn bộ

Lưu ý: G-V1018B, G-V1220B, G-V1225B, G-V1230B được trang bị trục dẫn động bánh răng 6000 vòng/phút.

Thông tin trên trang này chỉ mang tính tham khảo. Thông số kỹ thuật và chi tiết có thể thay đổi do nâng cấp hoặc cải tiến sản phẩm. Để biết thêm thông tin, vui lòng liên hệ với chúng tôi.
