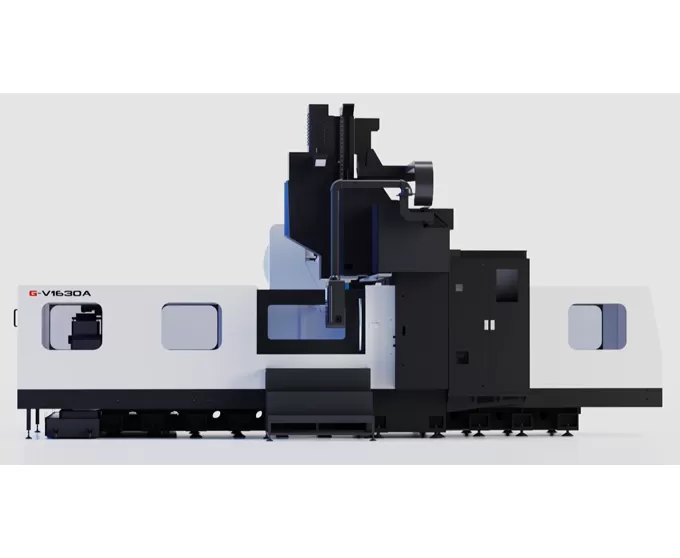

Name: Trung tâm gia công giàn dẫn hướng tuyến tính 3 trục A/B/C G-V1630
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Áp dụng Trung tâm gia công giàn dẫn hướng tuyến tính 3 trục A/B/C G-V1630

Máy phù hợp cho việc xử lý hàng loạt đa dạng và nhỏ đến trung bình các bộ phận phức tạp như các bộ phận, đĩa, van và vỏ hộp cỡ trung bình.

Thông số kỹ thuật của trung tâm gia công giàn dẫn hướng tuyến tính 3 trục A/B/C G-V1630

Sản phẩm			Đơn vị	G-V1630A	G-V1630B	G-V1630C
Du lịch	Hành Trình trục x (bàn dọc)		Mm	3200
	Du lịch trục Y (ngang ngang)		Mm	1800
	Hành Trình trục Z (Ram dọc)		Mm	800
	Khoảng cách từ đầu trục chính đến bàn		Mm	100 ~ 900		70 ~ 870
	Chiều rộng giàn hiệu quả		Mm	1800
Bàn	Kích thước bàn (L × W)		Mm	3000 × 1600
	Tải tối đa		Kg	8000
	Khe chữ T (width×pitch×qty)		Mm	22 × 160 × 9
Trục chính	Loại ổ đĩa		/	Điều khiển bằng dây đai	Điều khiển bánh răng	Trục chính cơ giới
	Tối đa tốc độ trục chính		R/phút	6000	6000	15000
	Công suất trục chính (định mức/đỉnh)		KW	5/15/18		15/22
	Đầu ra mô-men xoắn (định mức/đỉnh)		N.m	191/315	573/945	45.7/73.6
	Côn trục chính		/	BT50		Bbt40
ATC (lựa chọn)	Số lượng công cụ		T	24
	Tối đa công cụ Dia. (đầy đủ/liền kề)		Mm	Φ110/Φ200		Φ80/Φ150
	Tối đa chiều dài dụng cụ		Mm	350		250
	Tối đa trọng lượng dụng cụ		Kg	18		8
Tốc độ	Phạm vi tốc độ nạp (cắt)		M/phút	10
	Tốc độ di chuyển nhanh (trục x/Y/Z)		M/phút	16/16/12
Độ chính xác	Độ chính xác định vị		Mm	0.02/0.015/0.012
	Độ lặp lại		Mm	0.012/0.008/0.008
Những người khác	Đối trọng trục z		/	Cân bằng Nitơ
	Hệ thống CNC		/	Fanuc 0i-mf Plus (Opt. Mitsubishi M80, Siemens 828d)
	Cung cấp không khí	Dòng Chảy	L/phút	280 (ANR)
		Áp suất	Mpa	0.5 ~ 0.8
	Tổng công suất điện		KVA	40
	Dung tích bình làm mát		L	400
	Kích thước máy	Chiều dài	Mm	7800
		Chiều rộng	Mm	5400
		Chiều cao	Mm	4550
	Vỏ máy		-	Tấm kim loại chu vi toàn bộ

Thông tin trên trang này chỉ mang tính tham khảo. Thông số kỹ thuật và chi tiết có thể thay đổi do nâng cấp hoặc cải tiến sản phẩm. Để biết thêm thông tin, vui lòng liên hệ với chúng tôi.
