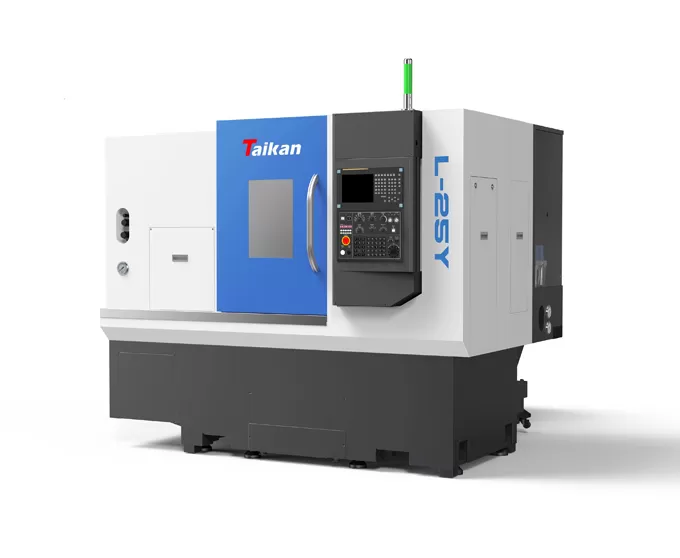

Máy tiện CNC xoay ngang (phay) Độ chính xác cao L-25Y

Phạm vi xử lý

Tối đa đường kính quay

Mm

Φ520

Tối đa đường kính xử lý (trục/tấm)

Mm

Φ300/φ350

Tối đa chiều dài xử lý

Mm

330

Tối đa Đường kính thanh

Mm

Φ52

Du lịch

Du lịch trục x

Mm

190

Công suất động cơ trục x/mô-men xoắn

KW/nm

1.8/11

Du lịch trục Y

Mm

100(± 50)

Công suất động cơ trục Y/mô-men xoắn

KW/nm

1.8/11

Du lịch trục z

Mm

400

Công suất động cơ trục Z/mô-men xoắn

KW/nm

1.8/11

Trục chính

Công suất đầu ra (S1/S6)

KW

7.5/11

Dạng đầu trục chính

A2-5

Tốc độ quay trục chính

R/phút

0-6000

Đường kính lỗ

Mm

Φ67

Mâm cặp

Mâm cặp thủy lực 3 chấu

Inch

6

Rỗng

Đuôi xe

Đường kính tay Áo đuôi xe/du lịch

Mm

Φ70/100

Tùy chọn

Ống côn tay áo đuôi xe

Morse

Morse 4 #

Trung tâm trực tiếp

Tốc độ

Tốc độ di chuyển nhanh trục x

M/phút

30

Tốc độ di chuyển nhanh trục Y

M/phút

10

Tốc độ di chuyển nhanh trục z

M/phút

30

Tốc độ cắt thức ăn

Mm/phút

1-8000

Giá đỡ dụng cụ

Công suất dụng cụ

T

12

Công suất động cơ đầu nguồn/mô-men xoắn

KW

2. 7kW/12-46n

Αi S 12/4000-B

Tốc độ tối đa của dụng cụ điện

R/phút

4000

Thông số kỹ thuật giá đỡ dụng cụ

Mm

Bmt45

Thông số kỹ thuật giá đỡ dụng cụ tiện

Mm

25 × 25

Dụng cụ khoan tối đaĐường kính DER

Mm

Φ32

Công suất xử lý giá đỡ dụng cụ

Công suất phay tối đa của dụng cụ điện

Đường kính dao phay × độ sâu dao phay × thức ăn φ 20mm × 10mm × 40 (mm/phút)

Thép 45

Công suất khoan tối đa của dụng cụ điện

Đường kính mũi khoan × tốc độ nạp φ14 (mm) × 0.15 (mm/R)

Thép 45

Công suất khai thác tối đa của dụng cụ điện

M10 × 1.5

Thép 45

Độ chính xác

Độ chính xác định vị trục x

Mm

0.006

Độ chính xác định vị trục Y

Mm

0.02

Độ chính xác định vị trục z

Mm

0.006

Độ chính xác định vị Trục C

ARC sec

51

Bộ lặp trục x

Mm

0.004

Độ lặp lại trục Y

Mm

0.005

Độ lặp lại trục z

Mm

0.004

Độ lặp lại Trục C

ARC sec

20

Những người khác

Công suất cung cấp điện

KVA

25

Khối lượng chất làm mát

L

150

Kích thước

Mm

2500*3100*2100

Tổng trọng lượng

Kg

3800
