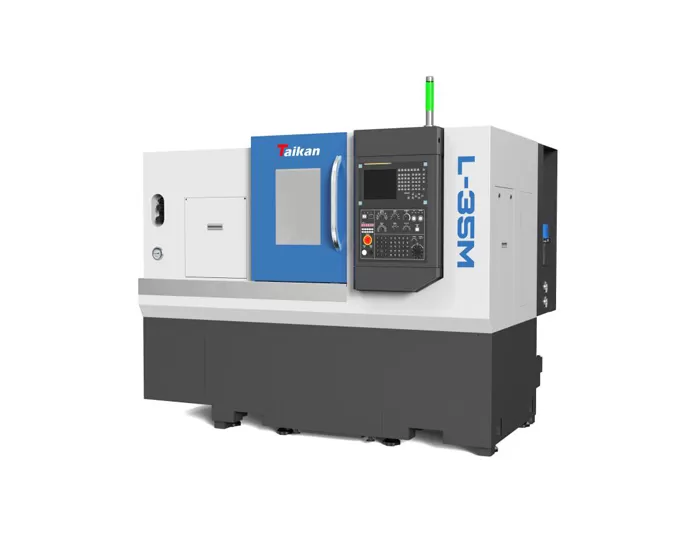

Name: Máy tiện CNC xoay ngang (phay) Độ chính xác cao L-35M
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Đặc trưng của máy tiện xoay ngang (phay) CNC độ chính xác cao L-35M

Tổng thể

Máy sử dụng máy tích hợp, thiết kế điện và thủy lực với cấu trúc giường nghiêng 30 °. Nó nhỏ gọn, độ cứng cao, cho phép loại bỏ chip trơn tru và dễ vận hành.

Ray dẫn hướng

Các thanh dẫn hướng thuộc loại lăn, và các bộ phận dẫn động sử dụng vít Bóng tốc độ cao, yên tĩnh, cung cấp tốc độ nhanh, sinh nhiệt thấp và độ chính xác định vị cao.

Trục chính

Phạm vi tốc độ trục chính là 0-4000 vòng/phút. Trục chính được hỗ trợ bởi sự kết hợp của vòng bi tiếp xúc góc có độ chính xác cao (phía trước và phía sau), đáp ứng các yêu cầu về lực cắt hướng trục và hướng tâm.

Tháp công cụ

Kết hợp với trục chính lập chỉ mục Trục C và hỗ trợ Phanh thủy lực, thiết lập này cho phép liên kết 3 trục và hỗ trợ các chức năng như phay, khoan và khai thác với hiệu quả, độ chính xác cao, và hiệu suất ổn định.

Áp dụng máy tiện xoay ngang (phay) CNC độ chính xác cao L-35M

Máy tiện này đáp ứng nhu cầu xử lý các bộ phận phức tạp và được sử dụng rộng rãi trong van, tàu, máy móc kỹ thuật và các lĩnh vực khác, đặc biệt được các nhà sản xuất phụ tùng ô tô ưa chuộng.

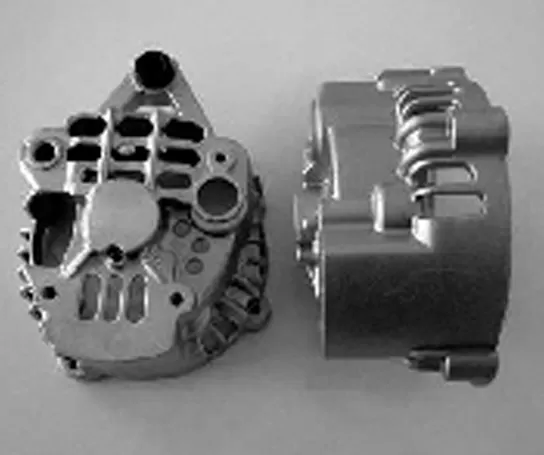

Ví dụ phôi 150304

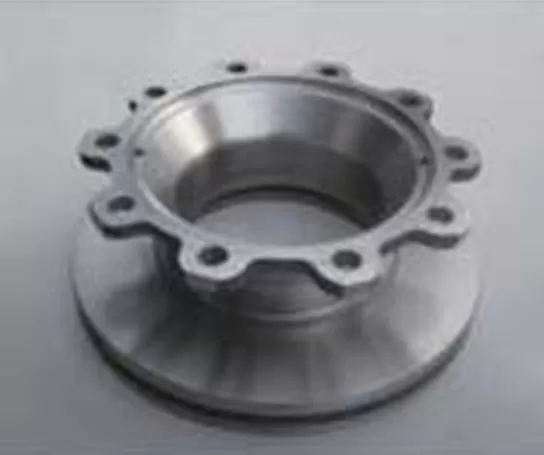

Ví dụ phôi 2

Ví dụ Phôi 3

Ví dụ phôi 4

Thông số kỹ thuật của Máy tiện xoay ngang (phay) CNC độ chính xác cao L-35M

Sản phẩm		Đơn vị	L-35M	Nhận xét
Phạm vi xử lý	Tối đa đường kính quay	Mm	Φ520
	Tối đa đường kính xử lý (trục/tấm)	Mm	Φ300/φ350
	Tối đa chiều dài xử lý	Mm	400
	Tối đa Đường kính thanh	Mm	Φ52
Du lịch	Du lịch trục x	Mm	190
	Công suất động cơ trục x/mô-men xoắn	KW/nm	1.5/7.2
	Du lịch trục z	Mm	430
	Công suất động cơ trục Z/mô-men xoắn	KW/nm	1.5/7.2
Trục chính	Công suất đầu ra (S1/S6)	KW	7.5/11
	Dạng đầu trục chính		A2-6
	Tốc độ quay trục chính	R/phút	0-4000
	Đường kính lỗ	Mm	Φ63
Mâm cặp	Mâm cặp thủy lực 3 chấu	Inch	8	Rỗng
Đuôi xe	Đường kính tay Áo đuôi xe/du lịch	Mm	Φ70/100	Tùy chọn
Đuôi xe	Ống côn tay áo đuôi xe	Morse	Morse 4 #	Trung tâm trực tiếp
Tốc độ	Tốc độ di chuyển nhanh trục x	M/phút	30
	Tốc độ di chuyển nhanh trục z	M/phút	30
	Tốc độ cắt thức ăn	Mm/phút	1 ~ 8000
Giá đỡ dụng cụ	Công suất dụng cụ	T	12
	Công suất động cơ đầu phay/mô-men xoắn	KW	2.2/12
	Công cụ phay tối đa tốc độ	R/phút	3000
	Thông số kỹ thuật tay cầm dụng cụ phay	Mm	Bmt45
	Thông số kỹ thuật giữ dụng cụ tiện	Mm	25 × 25
	Tối đa đường kính dụng cụ khoan	Mm	Φ32
Độ chính xác	Độ chính xác định vị trục x	Mm	0.006
	Độ chính xác định vị trục z	Mm	0.006
	Độ chính xác định vị Trục C	ARC sec	51
	Độ lặp lại trục x	Mm	0.004
	Độ lặp lại trục z	Mm	0.004
	Độ lặp lại Trục C	ARC sec	20
Những người khác	Công suất cung cấp điện	KVA	25
	Khối lượng chất làm mát	L	150
	Kích thước	Mm	230018801800
	Tổng trọng lượng	Kg	3600

Thông tin trên trang này chỉ mang tính tham khảo. Thông số kỹ thuật và chi tiết có thể thay đổi do nâng cấp hoặc cải tiến sản phẩm. Để biết thêm thông tin, vui lòng liên hệ với chúng tôi.
