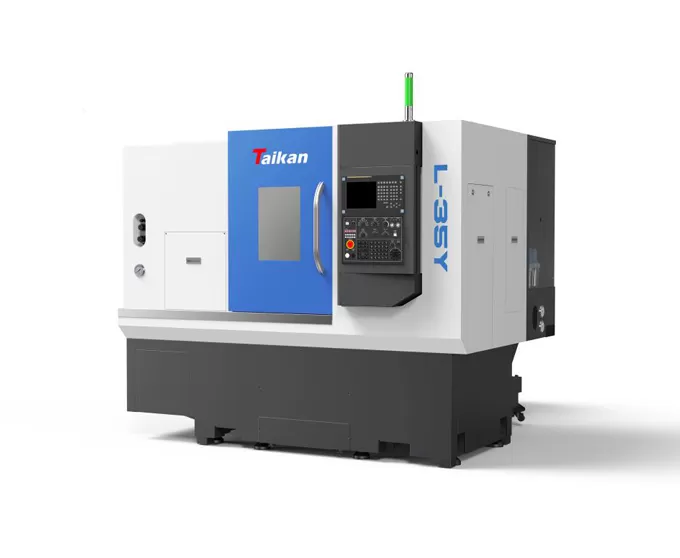

Máy tiện CNC xoay ngang (phay) Độ chính xác cao L-35Y

Phạm vi xử lý

Tối đa đường kính quay

Mm

Φ520

Tối đa đường kính xử lý (trục/tấm)

Mm

Φ300/φ350

Tối đa chiều dài xử lý

Mm

330

Tối đa Đường kính thanh

Mm

Φ52

Du lịch

Du lịch trục x

Mm

200

Công suất động cơ trục x/mô-men xoắn

KW/nm

1.8/11

Du lịch trục Y

Mm

100(± 50)

Công suất động cơ trục Y/mô-men xoắn

KW/nm

1.8/11

Du lịch trục z

Mm

400

Công suất động cơ trục Z/mô-men xoắn

KW/nm

1.8/11

Trục chính

Công suất đầu ra (S1/S6)

KW

11/15

Dạng đầu trục chính

A2-6

Tốc độ quay trục chính

R/phút

0-4000

Đường kính lỗ

Mm

Φ63

Mâm cặp

Mâm cặp thủy lực 3 chấu

Inch

8

Rỗng

Đuôi xe

Đường kính tay Áo đuôi xe/du lịch

Mm

Φ70/100

Tùy chọn

Ống côn tay áo đuôi xe

Morse

Morse 4 #

Trung tâm trực tiếp

Tốc độ

Tốc độ di chuyển nhanh trục x

M/phút

30

Tốc độ di chuyển nhanh trục Y

M/phút

10

Tốc độ di chuyển nhanh trục z

M/phút

30

Tốc độ cắt thức ăn

Mm/phút

1 ~ 8000

Giá đỡ dụng cụ

Công suất dụng cụ

T

12

Công suất động cơ đầu phay/mô-men xoắn

KW

2.7/12-46

Αi S 12/4000-B

Công cụ phay tối đa tốc độ

R/phút

4000

Thông số kỹ thuật tay cầm dụng cụ phay

Mm

Bmt55

Thông số kỹ thuật giữ dụng cụ tiện

Mm

25 × 25

Tối đa đường kính dụng cụ khoan

Mm

Φ32

Độ chính xác

Độ chính xác định vị trục x

Mm

0.006

Độ chính xác định vị trục Y

Mm

0.02

Độ chính xác định vị trục z

Mm

0.006

Độ chính xác định vị Trục C

ARC sec

51

Bộ lặp trục x

Mm

0.004

Độ lặp lại trục Y

Mm

0.005

Độ lặp lại trục z

Mm

0.004

Độ lặp lại Trục C

ARC sec

20

Những người khác

Công suất cung cấp điện

KVA

30

Khối lượng chất làm mát

L

250

Kích thước

Mm

2400*1770*2010

Tổng trọng lượng

Kg

3800
