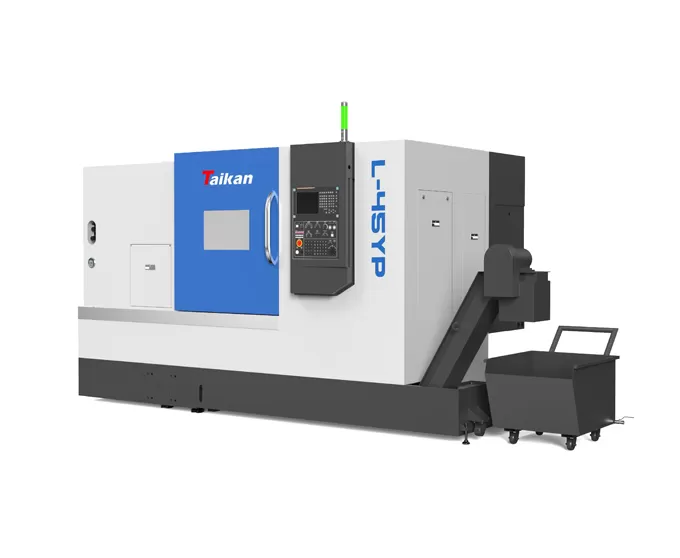

Máy tiện CNC xoay ngang (phay) Độ chính xác cao L-45YP

Phạm vi xử lý

Tối đa đường kính quay

Mm

Φ600

Tối đa đường kính xử lý (trục/tấm)

Mm

Φ380/φ450

Tối đa chiều dài xử lý

Mm

900

800 (động cơ lớn tùy chọn)

Tối đa Đường kính thanh

Mm

Φ75

Du lịch

Du lịch trục x

Mm

240

Công suất động cơ trục x/mô-men xoắn

KW/nm

1.8/11

Du lịch trục Y

Mm

100(± 50)

Công suất động cơ trục Y/mô-men xoắn

KW/nm

1.8/11

Du lịch trục z

Mm

950

830 (động cơ lớn tùy chọn)

Công suất động cơ trục Z/mô-men xoắn

KW/nm

1.8/11

Trục chính

Công suất đầu ra (S1/S6)

KW

5/15/18

Dạng đầu trục chính

A2-8

Tốc độ quay trục chính

R/phút

0-2500

Đường kính lỗ

Mm

Φ87

Mâm cặp

Mâm cặp thủy lực 3 chấu

Inch

10

Rỗng

Đuôi xe

Đường kính tay Áo đuôi xe/du lịch

Mm

Φ100/150

Tùy chọn

Ống côn tay áo đuôi xe

Morse

Morse 5 #

Trung tâm trực tiếp

Tốc độ

Tốc độ di chuyển nhanh trục x

M/phút

30

Tốc độ di chuyển nhanh trục Y

M/phút

10

Tốc độ di chuyển nhanh trục z

M/phút

30

Tốc độ cắt thức ăn

Mm/phút

1-8000

Giá đỡ dụng cụ

Công suất dụng cụ

T

12

Công suất động cơ đầu phay/mô-men xoắn

KW

2.7/12-46

Αi S 12/4000-B

Công cụ phay tối đa tốc độ

R/phút

4000

Thông số kỹ thuật tay cầm dụng cụ phay

Mm

Bmt55

Thông số kỹ thuật giữ dụng cụ tiện

Mm

25*25

Tối đa đường kính dụng cụ khoan

Mm

Φ32

Công suất xử lý giá đỡ dụng cụ

Công suất phay tối đa của dụng cụ điện

Đường kính dao phay × độ sâu phay × nguồn cấp dữ liệu

Thép 45

Công suất khoan tối đa của dụng cụ điện

Đường kính khoan × nguồn cấp dữ liệu

Thép 45

Công suất khai thác tối đa của dụng cụ điện

M10 × 1.5

Thép 45

Độ chính xác

Độ chính xác định vị trục x

Mm

0.008

Độ chính xác định vị trục Y

Mm

0.02

Độ chính xác định vị trục z

Mm

0.012

Độ chính xác định vị Trục C

ARC sec

51

Bộ lặp trục x

Mm

0.004

Độ lặp lại trục Y

Mm

0.005

Độ lặp lại trục z

Mm

0.006

Độ lặp lại Trục C

ARC sec

20

Những người khác

Công suất cung cấp điện

KVA

30

Khối lượng chất làm mát

L

250

Kích thước

Mm

3585 × 1880 × 2015

Tổng trọng lượng

Kg

4800
