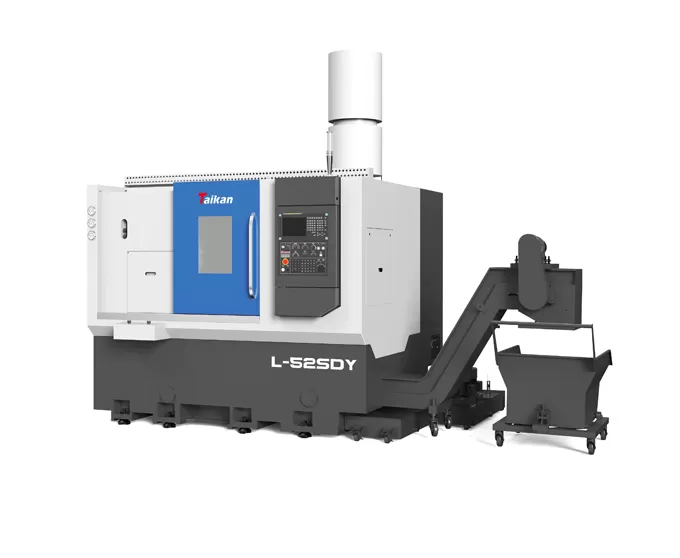

Máy tiện CNC xoay ngang (phay) Độ chính xác cao L-52SDY

Phạm vi gia công

Tối đa đường kính xoay trên giường

Mm

Φ570

Tối đa đường kính quay trên yên xe

Mm

Φ320

Tối đa đường kính quay

Mm

Φ130

Tối đa chiều dài quay

Mm

130

Du lịch

Du lịch trục X1, X2

Mm

200 、 300

Du lịch trục Y1

Mm

± 50

Du lịch gia công hiệu quả Y1

Mm

± 45

Du lịch trục Z1, Z2

Mm

320 、 300

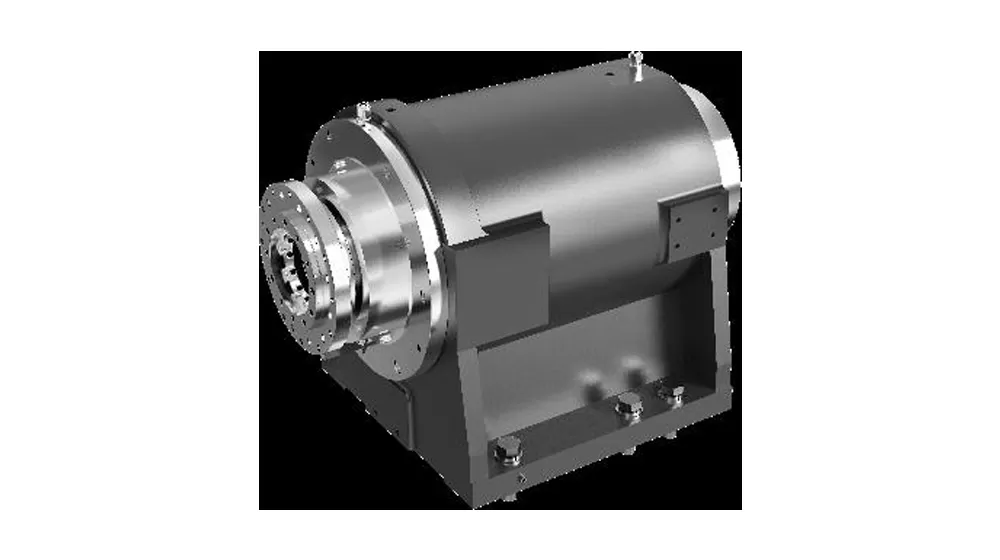

Trục chính/trục phụ

Kích thước mâm cặp

Inch

8"

Tối đa tốc độ

Rpm

4500

Tốc độ cơ bản

Rpm

1500

Loại đầu trục chính

A2-6

Trục chính thông qua Kích thước lỗ

Mm

14.5/18

Công suất trục chính cơ giới

KW

Φ67

Đường kính thanh điều chỉnh được

Mm

Φ52

Trục phay

Tối đa tốc độ

Rpm

4500

Dung tích khoan

Mm

Φ16 × 1.5

Khả năng khai thác

[Mm] x

M12x1.75

[Mm]

Động cơ trục phay

KW

2.3

Giao diện tháp pháo

Bmt45

Tốc độ nạp

Tốc độ di chuyển nhanh trục x

Mm/phút

18000

Tốc độ di chuyển nhanh trục z

Mm/phút

18000

Tốc độ di chuyển nhanh trục Y

Mm/phút

10000

Động cơ

Động cơ trục chính

KW

> 11

Động cơ bơm làm mát

KW

0.75

Nguồn điện/không khí

Công suất cung cấp điện (tốc độ cố định liên tục)

KVA/KW

64kva/44,75kw

Nguồn không khí

L/phút

0,5mpa/100

Làm mát

Dung tích bể nước

L

130

Kích thước/Trọng lượng

Khoảng cách từ tâm trục chính đến mặt đất

Mm

1070

Chiều cao máy

Mm

2060

Diện tích chiếm dụng (L × W)

Mm × mm

2410 (không có băng tải chip) × 2210

Trọng lượng máy (xấp xỉ)

Kg

5000
