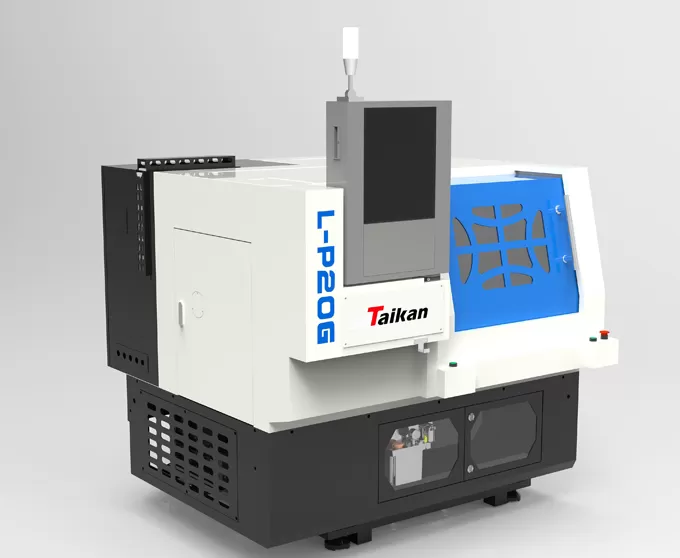

Máy tiện CNC có độ chính xác cao L-P20G

Phạm vi gia công

Tối đa đường kính xoay trên giường trượt

Mm

Φ240

Tối đa đường kính xoay trên đế dụng cụ

Mm

Φ120

Tối đa chiều dài quay

Mm

100

Tối đa đường kính quay

Mm

Φ100

Tối đa Đường kính kẹp của mâm cặp lò xo

Mm

Φ20

Du lịch

Du lịch trục x

Mm

280

Công suất động cơ trục x/mô-men xoắn

KW/nm

2/1/3

Du lịch trục z

Mm

180

Công suất động cơ trục Z/mô-men xoắn

KW/nm

1/10

Trục chính

Loại kẹp trục chính

KW

Đầu kẹp loại 20

Loại đầu trục chính

Phi tiêu chuẩn

Trục chính thông qua đường kính lỗ

Φ26

Tốc độ tối đa của trục chính

0-6000

Mô-men xoắn động cơ trục chính (định mức/tối đa

R/phút

17.7/26.5

Động cơ trục chính (S1/S2)

Mm

3.7/5.5

Vật cố định

Mâm cặp lò xo

Inch

Φ20

Tốc độ

Tốc độ di chuyển nhanh (trục x)

M/phút

18

Tốc độ di chuyển nhanh (trục Z)

M/phút

18

Tốc độ cắt thức ăn

Mm/phút

Giá đỡ dụng cụ

Loại giá đỡ dụng cụ

Công cụ băng đảng

Thời gian lập chỉ mục công cụ

Giây/bit

/

Kích thước thân dụng cụ

Mm

16'16

Tối đa đường kính dụng cụ khoan

Mm

25

Độ chính xác

Độ chính xác định vị (trục x)

Mm

<0.01

Độ chính xác định vị (trục Z)

Mm

<0.01

Độ lặp lại ((trục x)

Mm

0.002

Độ lặp lại ((trục Z)

Mm

0.002

Khác

Công suất thiết bị </P>

KVA

6

Dung tích bình làm mát

L

50

Kích thước máy

Mm

1275 × 1408 × 1532

Bình làm mát loại bỏ chip thủ công

Trọng lượng (xấp xỉ)

Kg

Xấp xỉ
1100
