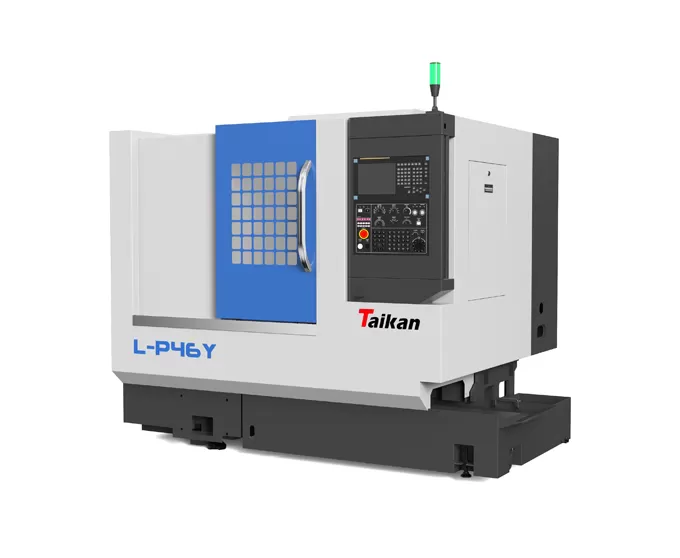

Máy tiện CNC xoay ngang (phay) Độ chính xác cao L-P46Y

Phạm vi gia công

Tối đa đường kính xoay trên giường

Mm

Φ500

Đường kính gia công (loại đĩa)

Mm

Φ300

Đường kính gia công trên máy cắt

Mm

Φ160

Chiều dài gia công

Mm

350

Du lịch

Du lịch trục x

Mm

550

Công suất động cơ trục x/mô-men xoắn

KW/nm

1.8/11

Du lịch trục z

Mm

450

Công suất động cơ trục Z/mô-men xoắn

KW/nm

1.8/11

Du lịch trục Y

Mm

210

Công suất động cơ trục Y/mô-men xoắn

KW/nm

1.2/7

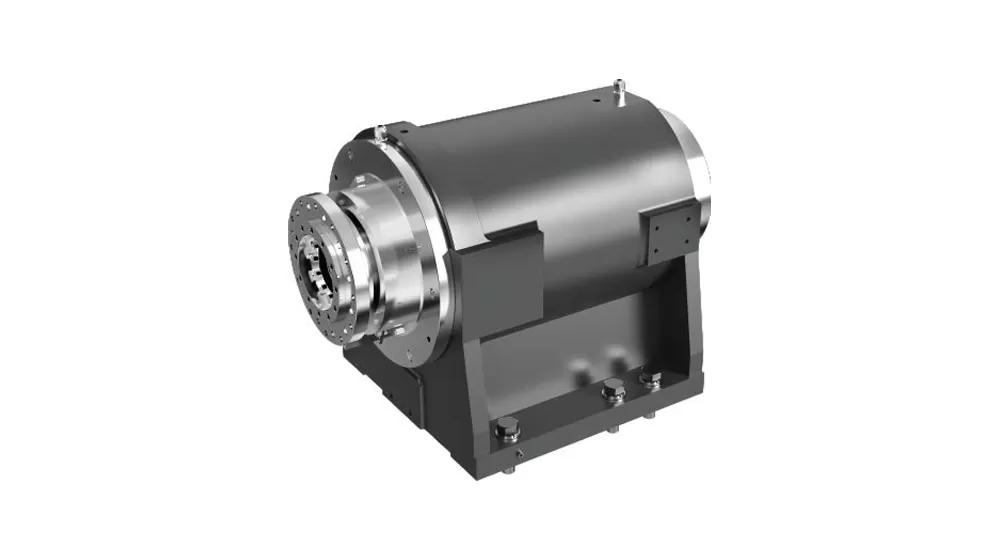

Trục cơ khí

Công suất đầu ra (S1/S6)

KW

7.5/11

Dạng đầu trục chính

A2-5

Tốc độ trục chính

R/phút

0-6000

Trục chính thông qua đường kính lỗ

Mm

Φ56

Đường kính thanh giằng qua lỗ

Mm

Φ46

Ống kẹp

Ống kẹp rỗng

Inch

6

Công suất động cơ

Động cơ trục chính định mức/nửa giờ liên tục

KW

7.5/11

Động cơ trục x

KW

1.8

Động cơ trục Y

KW

1.2

Động cơ trục z

KW

1.8

Động cơ thay đổi công cụ

KW

0.75

Động cơ thủy lực

KW

0.75

Động cơ Bơm nước làm mát

KW

0.45

Tốc độ

Tốc độ di chuyển nhanh (trục x)

M/phút

30

Tốc độ di chuyển nhanh (trục Z)

M/phút

30

Tốc độ di chuyển nhanh (trục Y)

M/phút

20

Tốc độ cắt thức ăn

Mm/phút

1 ~ 8000

Giá đỡ dụng cụ

Mẫu giữ dụng cụ

Giá đỡ dụng cụ servo

Công suất dụng cụ

T

8

Kích thước dụng cụ tròn bên ngoài

Mm

20 × 20

Tối đa đường kính dụng cụ khoan

Mm

Φ25

Chiều cao trung tâm tháp pháo

Mm

63

4 4 đầu nguồn

Thông số kỹ thuật của mâm cặp

Er25

Trục A/B (động cơ kép 4 4)

KW

1.2/1.2

Trục A/B (động cơ kép 4 4)

Rpm

0-3000

Số dụng cụ điện trục A

-

4 × er25

Số dụng cụ điện trục B

-

4 × er25

Độ chính xác của máy công cụ

Độ chính xác định vị (trục x)

Mm

0.006

Độ chính xác định vị (trục Z)

Mm

0.006

Độ chính xác định vị (trục Y)

Mm

0.006

Độ chính xác định vị lặp lại (trục x)

Mm

0.006

Độ chính xác định vị lặp lại (trục Z)

Mm

0.006

Độ chính xác định vị lặp lại (trục Y)

Mm

0.006

Độ chính xác định vị Trục C

Giây/Độ vòng cung

10/0.003

Những người khác

Thùng dầu

L

60

Bể nước

L

100

Kích thước máy (Dài × rộng × cao)

Mm

2200 × 2200 × 2300

Trọng lượng máy (trọng lượng xấp xỉ)

Kg

3100
