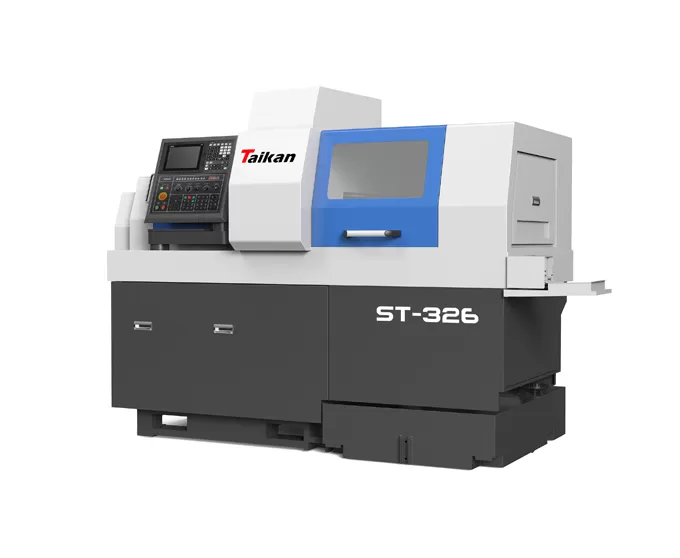

Name: Máy tiện Thụy Sĩ CNC độ chính xác cao ST-326
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

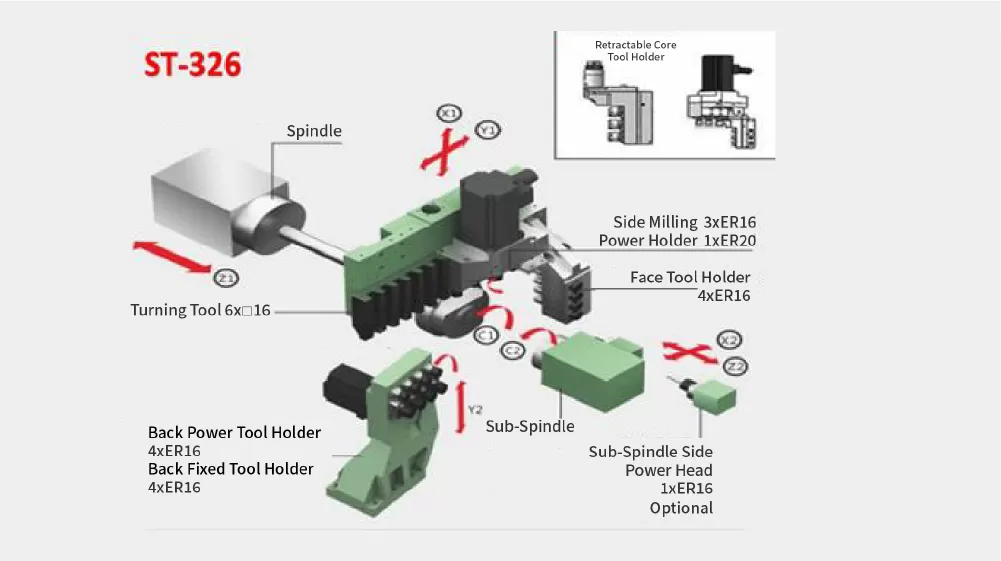

Đặc điểm của máy tiện rạch CNC độ chính xác cao ST-326

Trục đôi, hệ thống kép
6 trục nạp tuyến tính, tốc độ di chuyển nhanh 32 m/phút
Trục cơ khí

Có thể thay thế và không có ống dẫn hướng
Hệ thống Mitsubishi phát triển thứ cấp. Bù Máy nóng lạnh

Ứng dụng máy tiện rạch CNC độ chính xác cao ST-326

Ví dụ phôi 1

Ví dụ phôi 2

Ví dụ Phôi 3

Ví dụ phôi 4

Ví dụ phôi 5

Thông số kỹ thuật của Máy tiện rạch CNC độ chính xác cao ST-326

Sản phẩm	ST-386
Tối đa đường kính gia công	Ø 38mm
Tối đa chiều dài gia công	240mm
Đường kính khoan trước	Tối đa Ø13 (Đồng)
Công suất ren trước	Tối đa M8
Lỗ xuyên trục chính	Ø 40mm
Hệ thống điều khiển	Hệ thống Mitsubishi m80la
Tốc độ trục chính (tối đa)	8,000 vòng/phút
Phay bên tối đa khoan	Tối đa Ø13 (Đồng)
Phay bên Max. Tapping	Tối đa M8 (Đồng)
Phay bên tối đa. Tốc độ	5,000 vòng/phút
Trục sau tối đa kẹp	Ø 36mm
Đường kính khoan dụng cụ phía sau	Tối đa Ø10
Ren trục chính sau	Tối đa M8
Tốc độ trục quay trở lại (tối đa)	8,000 vòng/phút
Dụng cụ tiện	6 × □ 16mm (chuôi vuông)
Dụng cụ điện phay cạnh	3 × ER16 1 × er20
Giá đỡ dụng cụ cố định phía trước	4 × ER16
Giá đỡ dụng cụ quay mặt sau	Xoay 4 × ER16 cố định 4 × ER16
Tốc độ di chuyển nhanh	Y1/X2: 32 m/phút, X1/Y2: 20 m/phút, Z1/Z2: 24 m/phút
Công suất động cơ trục chính	3.7 kW / 5.5 Kw
Công suất động cơ trục phụ	1.5 KW/2.2 Kw
Công suất phay mặt và phay mặt sau	1.0 KW (phay cạnh), 0.75 kW (phay mặt sau)
Công suất động cơ nạp	1.0 kW (X1/Y1/Z1/X2/Z2), 0.75 kW (Y2)
Tổng công suất máy	12 KW
Trọng lượng máy	3,100 kg

Thông tin trên trang này chỉ mang tính tham khảo. Thông số kỹ thuật và chi tiết có thể thay đổi do nâng cấp hoặc cải tiến sản phẩm. Để biết thêm thông tin, vui lòng liên hệ với chúng tôi.
