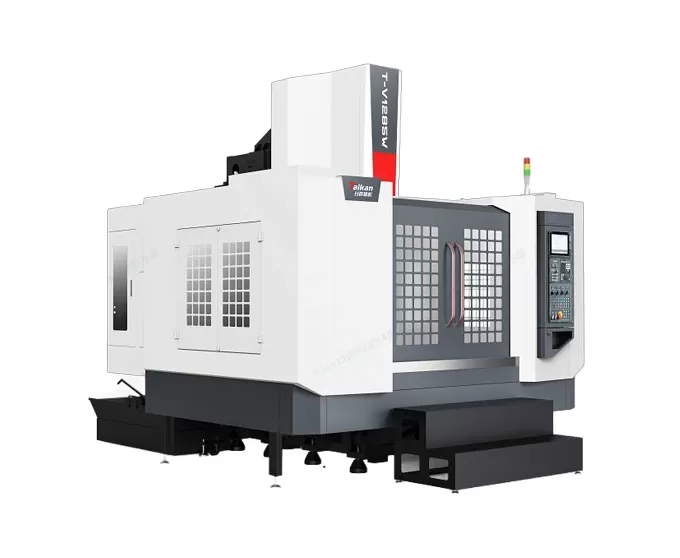

Name: Trung tâm gia công trục bánh xe có độ chính xác cao và hiệu quả cao T-V1285W
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Đặc điểm của trung tâm gia công trục bánh xe có độ chính xác cao và hiệu quả cao T-V1285W

Cấu trúc máy

Được thiết kế dành riêng cho gia công trục bánh xe ô tô lên đến 26 inch, với hành trình rộng, tốc độ xử lý nhanh, độ cứng và độ chính xác cao.

Cấu trúc trượt ngang cột cố định, đế ổn định và cột Khung chữ A nhịp lớn đảm bảo không bị rung hoặc biến dạng trong quá trình cắt tốc độ cao.

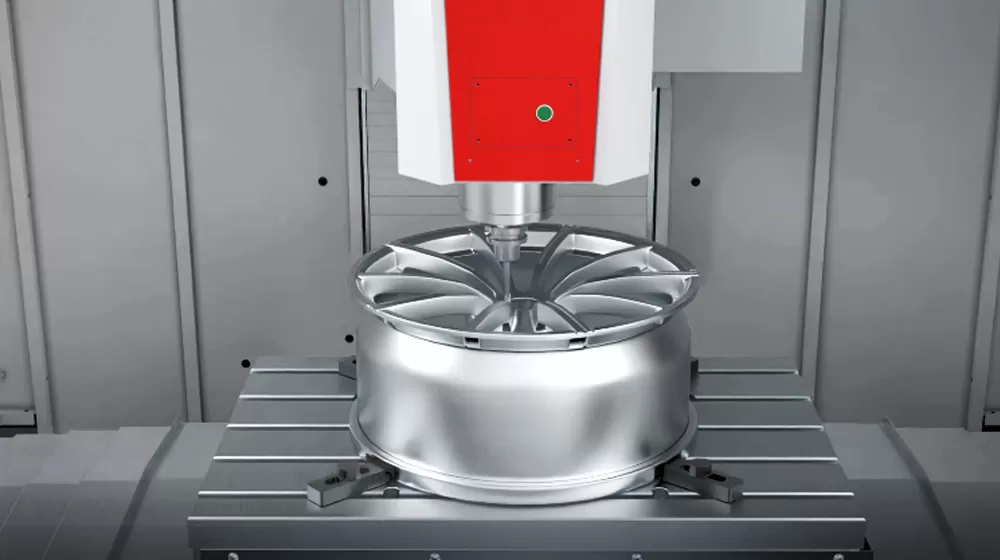

Tối ưu hóa trục z

Trục z có tính năng cân bằng nitơ và thiết kế sáu khối, đảm bảo chuyển động tốc độ cao trơn tru và lý tưởng cho việc gia công bề mặt có độ bóng cao.

Trục chính

Máy có bộ phận trục chính tốc độ cao từ taikan, được trang bị đầu kết nối trực tiếp BT40-12000 vòng/phút. Mặt trước trục chính sử dụng thiết kế mê cung với lớp bảo vệ Rèm khí, ngăn chặn việc cắt chất lỏng xâm nhập vào vòng bi trục chính.

Tạp Chí dụng cụ

Máy được trang bị Tạp Chí dụng cụ cầm tay 24 túi từ taikan, được biết đến với chất lượng đáng tin cậy và hiệu suất ổn định.

Áp dụng Trung tâm gia công trục bánh xe có độ chính xác cao và hiệu quả cao T-V1285W

Phôi có thể tự động và liên tục thực hiện nhiều thao tác gia công bao gồm phay, khoan, khoan, khoan, khoan, khoan, Đối Chiếu, đối diện và khai thác tại chỗ trong một thiết lập duy nhất. Với thiết kế Hành Trình trục Y dài, hệ thống này đặc biệt thích hợp để gia công phôi vuông hoặc tròn, và đã được ứng dụng rộng rãi trong sản xuất trung tâm bánh xe năng lượng mới 26-inch Áp dụng quy trình đúc/rèn và công nghệ rèn khuôn bán rắn.

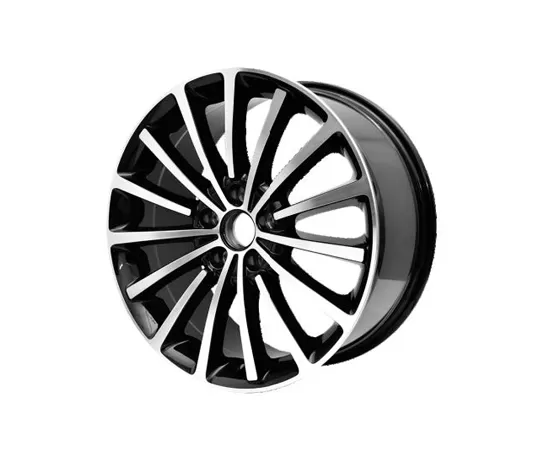

Ví dụ phôi 1

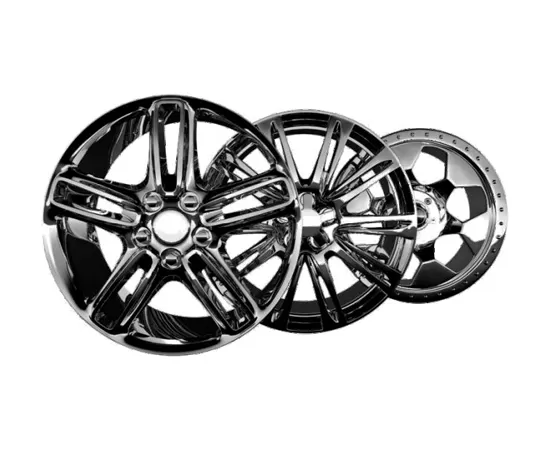

Ví dụ phôi 2

Thông số kỹ thuật của T-V1285W

Sản phẩm			Đơn vị	T-V1285W	Nhận xét
Du lịch	Bàn du lịch (trục x)		Mm	1200
	Yên xe du lịch (trục Y)		Mm	850
	Headstock Travel (trục Z)		Mm	700
	Khoảng cách từ mũi trục chính đến mặt bàn		Mm	80-780
	Khoảng cách từ tâm trục chính đến bề mặt dẫn hướng cột		Mm	921
Bàn làm việc	Kích thước bàn		Mm	1300 × 850
	Tối đa tải trọng (THẬM CHÍ chịu tải)		Kg	1000
	Khe chữ t (Số khe-Chiều rộng khe * Khoảng cách)		Mm	7-18 × 125
Trục chính	Công suất động cơ (định mức/thời gian ngắn)		KW	11/15
	Mô-men xoắn động cơ (định mức/thời gian ngắn)		N.m	52.5/118
	Phạm vi tốc độ		R/phút	50 ~ 12000 (ghép trực tiếp)
	Đường kính trục chính		Mm	Φ150
	Côn trục chính		/	BT40
	Thông số kỹ thuật đinh tán		/	P40T-I (mas403)
Tốc độ	Phạm vi tốc độ cắt thức ăn		Mm/phút	1-10000
Tốc độ	Tốc độ di chuyển nhanh trục x/Y/Z		M/phút	24/24/16
Độ chính xác	Độ chính xác định vị (x/Y/Z)		Mm	0.01	GB/t18400.4 (du lịch đầy đủ)
Độ chính xác	Độ lặp lại (x/Y/Z)		Mm	0.007	GB/t18400.4 (du lịch đầy đủ)
Tạp Chí dụng cụ	Công suất dụng cụ		Cái	24
	Tối đa trọng lượng dụng cụ		Kg	7
	Tối đa chiều dài dụng cụ		Mm	250
	Tối đa đường kính dụng cụ (trống hoàn toàn/liền kề)		Mm	Φ75/Φ150
Những người khác	Hệ thống CNC		/	Fanuc 0i-mf
	Nguồn không khí	Dòng Chảy	L/phút	≥ 280(ANR)
	Nguồn không khí	Áp suất không khí	Mpa	0.6 ~ 0.8
	Công suất thiết bị		KVA	40
	Dung tích bình làm mát		L	350
	Kích thước máy		Mm	3000 × 4080 × 3200	Tương ứng với trục x * Y * Z
	Trọng lượng (xấp xỉ)		Kg	9200

Thông tin trên trang này chỉ mang tính tham khảo. Thông số kỹ thuật và chi tiết có thể thay đổi do nâng cấp hoặc cải tiến sản phẩm. Để biết thêm thông tin, vui lòng liên hệ với chúng tôi.
