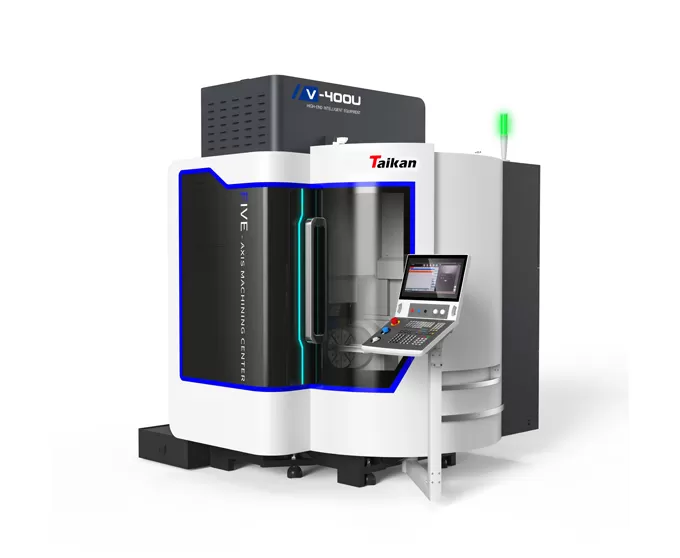

Trung tâm gia công 5 trục dọc V-400U

Du lịch

Du lịch x/Y/Z

Mm

700/450/400

Phạm vi quay trục B

°

30 ° ~ -120 °

Phạm vi quay trục C

°

360 °

Khoảng cách từ mũi trục chính đến bề mặt bàn làm việc

Mm

100-500

Bàn

Kích thước bàn

Mm

Φ420

Tải tối đa

Kg

150

Khe chữ t (Số khe-Chiều rộng khe * Khoảng cách)

Mm

8-14*45 ° (phân bố đều)

Tốc độ

Tốc độ di chuyển nhanh trục x/Y/Z

Mm/phút

24000

Tốc độ quay nhanh trục B/C

R/phút

50/50

Độ chính xác

Độ chính xác định vị trục x/Y/Z

Mm

0.006/0.006/0.006

Độ chính xác lặp lại trục x/Y/Z

Mm

0.004/0.004/0.004

Độ chính xác định vị trục B/C

GIÂY

5/5

Độ chính xác lặp lại trục B/C

GIÂY

3/3

Trục chính

Công suất động cơ trục chính (S1/S6)

KW

4/16/19

Mô-men xoắn động cơ trục chính (S1/S6)

Nm

28/34

Tốc độ trục chính

R/phút

0 ~ 24000

Thông số kỹ thuật giá đỡ dụng cụ

/

HSK E50

Tạp Chí dụng cụ

Cấu trúc Tạp Chí công cụ

/

Tạp Chí dụng cụ ô

Dung lượng Tạp Chí dụng cụ

T

24

Tối đa trọng lượng dụng cụ

Kg

2

Tối đa chiều dài dụng cụ

Mm

200

Tối đa đường kính (trống hoàn toàn/liền kề)

Mm

Φ50/φ100

Những người khác

Hệ thống CNC

/

Siemens sinumerik One

Yêu cầu áp suất nguồn không khí

Mpa

0.6 ~ 0.8

Tổng công suất điện

KW

42

Kích thước máy (dài * rộng * cao)

Mm

3600*4200*3200

Trọng lượng máy chính (xấp xỉ)

Kg

7800
