Giải pháp gia công CNC 3 trục: Tối ưu hóa độ chính xác và hiệu suất cho sản xuất của bạn

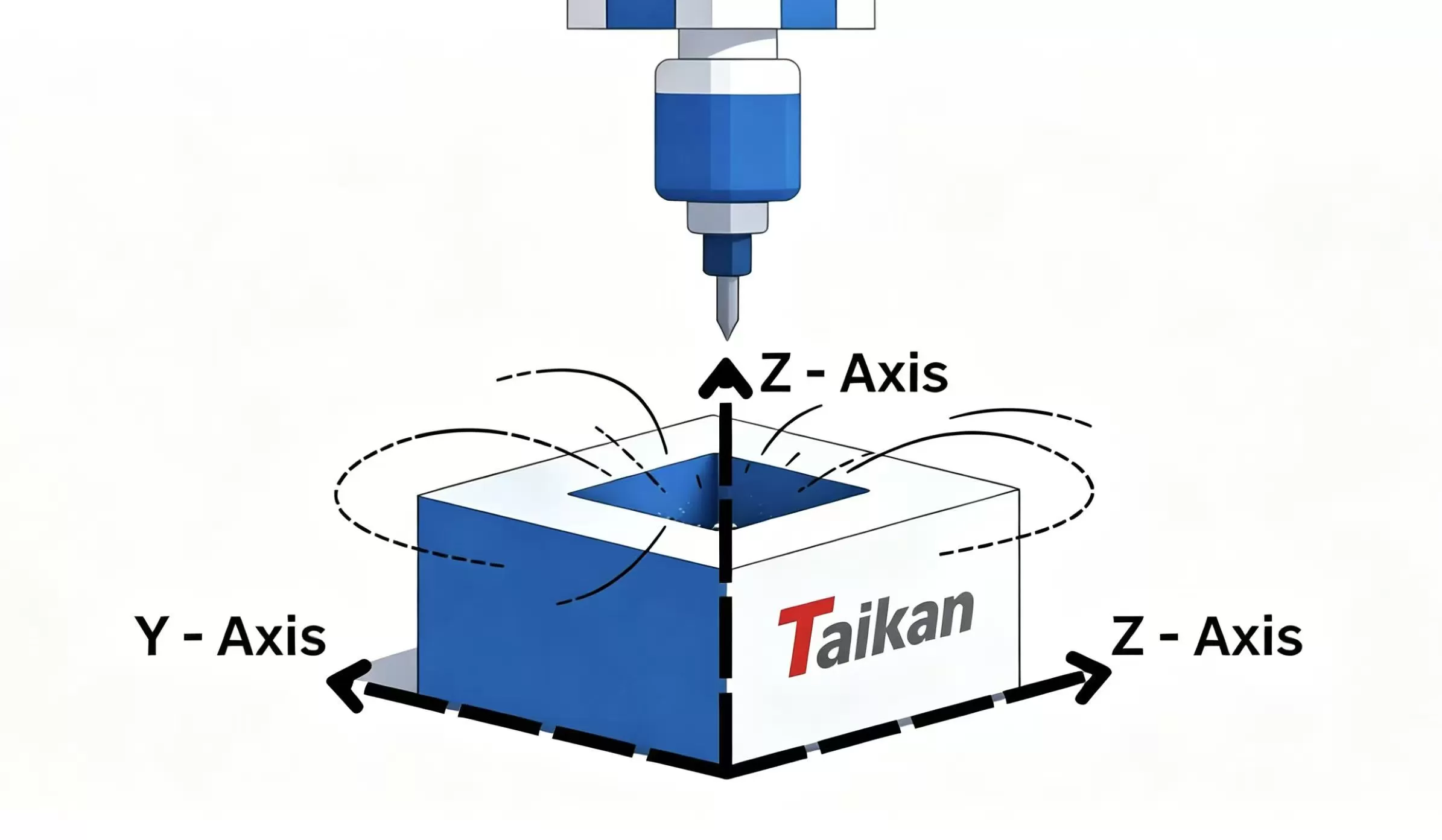

Máy CNC 3 trục là gì?

Gia công CNC 3 trục di chuyển dụng cụ dọc theo các trục tuyến tính X, Y và Z. Phương pháp này được sử dụng rộng rãi cho các nguyên công phay, khoan, tạo contour, xẻ rãnh và hốc trên các chi tiết có thể được gia công từ một hoặc vài hướng đơn giản. Đây là công nghệ đã chín muồi, ổn định và dễ lập trình. Do cấu trúc máy đơn giản hơn, thiết bị 3 trục thường có chi phí mua sắm thấp hơn, yêu cầu bảo trì ít hơn và đường cong học tập ngắn hơn cho người vận hành cũng như lập trình viên.

Các loại máy 3 trục chính

Trong sản xuất công nghiệp, chúng thường được phân chia theo cấu trúc máy và ứng dụng, thay vì theo một quy trình gia công đơn lẻ. Các loại máy 3 trục chính bao gồm máy phay 3 trục, máy tiện hoặc trung tâm tiện 3 trục, máy phay giàn và máy phay gỗ CNC 3 trục.

Máy phay 3 trục

Máy phay 3 trục là loại máy CNC được sử dụng rộng rãi nhất cho mục đích gia công đa năng. Trục chính và dụng cụ cắt di chuyển dọc theo các trục X, Y, Z để gia công rãnh, hốc, đường viền, bề mặt phẳng và các lỗ khoan. Chúng lý tưởng cho các chi tiết yêu cầu độ chính xác ổn định, lập trình hiệu quả và sản xuất lặp lại.

Máy tiện 3 trục

Máy tiện 3 trục chủ yếu được sử dụng để tiện các chi tiết hình trụ. Trong vận hành tiêu chuẩn, phôi quay trên trục chính trong khi dụng cụ cắt di chuyển theo các trục tuyến tính để thực hiện tiện, tiện mặt đầu, tiện rãnh và ren. So với máy tiện hai trục thông thường, cấu hình 3 trục có thể hỗ trợ các nguyên công gia công linh hoạt hơn, như khoan lệch tâm hoặc phay trên một số mẫu máy có khả năng trục bổ sung.

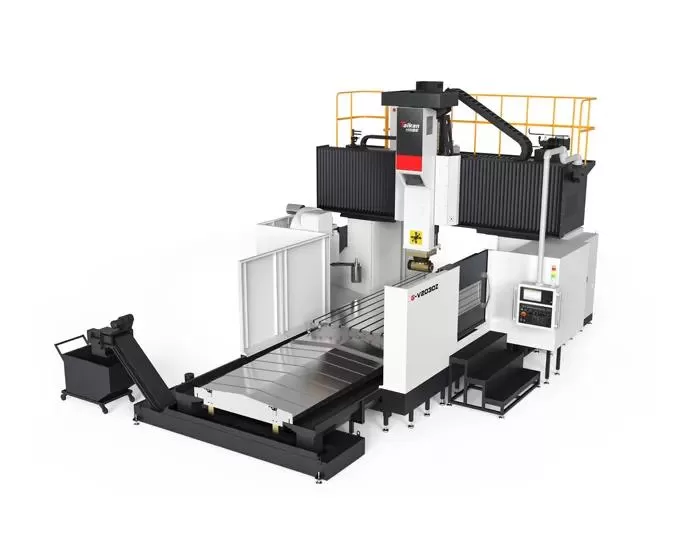

Máy phay giàn

Máy phay giàn sử dụng cấu trúc kiểu cầu giàn mang lại sự hỗ trợ vững chắc cho các phôi lớn và nặng. Nhờ phạm vi làm việc lớn và độ cứng vững cao, chúng thường được dùng để gia công các khuôn mẫu quá khổ, kết cấu hàng không vũ trụ, thiết bị năng lượng và thân máy lớn. Cáctrung tâm gia công giànđặc biệt có giá trị khi cần duy trì độ chính xác trên một khu vực gia công lớn.

Máy phay gỗ CNC 3 trục

Máy phay gỗ CNC 3 trục thường được sử dụng cho các vật liệu phi kim như gỗ, MDF, nhựa, xốp và composite. Chúng được thiết kế cho di chuyển tốc độ cao, phạm vi làm việc lớn và tạo contour 2D hoặc 2.5D hiệu quả. Trong các ngành như biển báo, nội thất và gia công tấm composite, máy phay gỗ mang lại giải pháp tiết kiệm chi phí và năng suất cao.

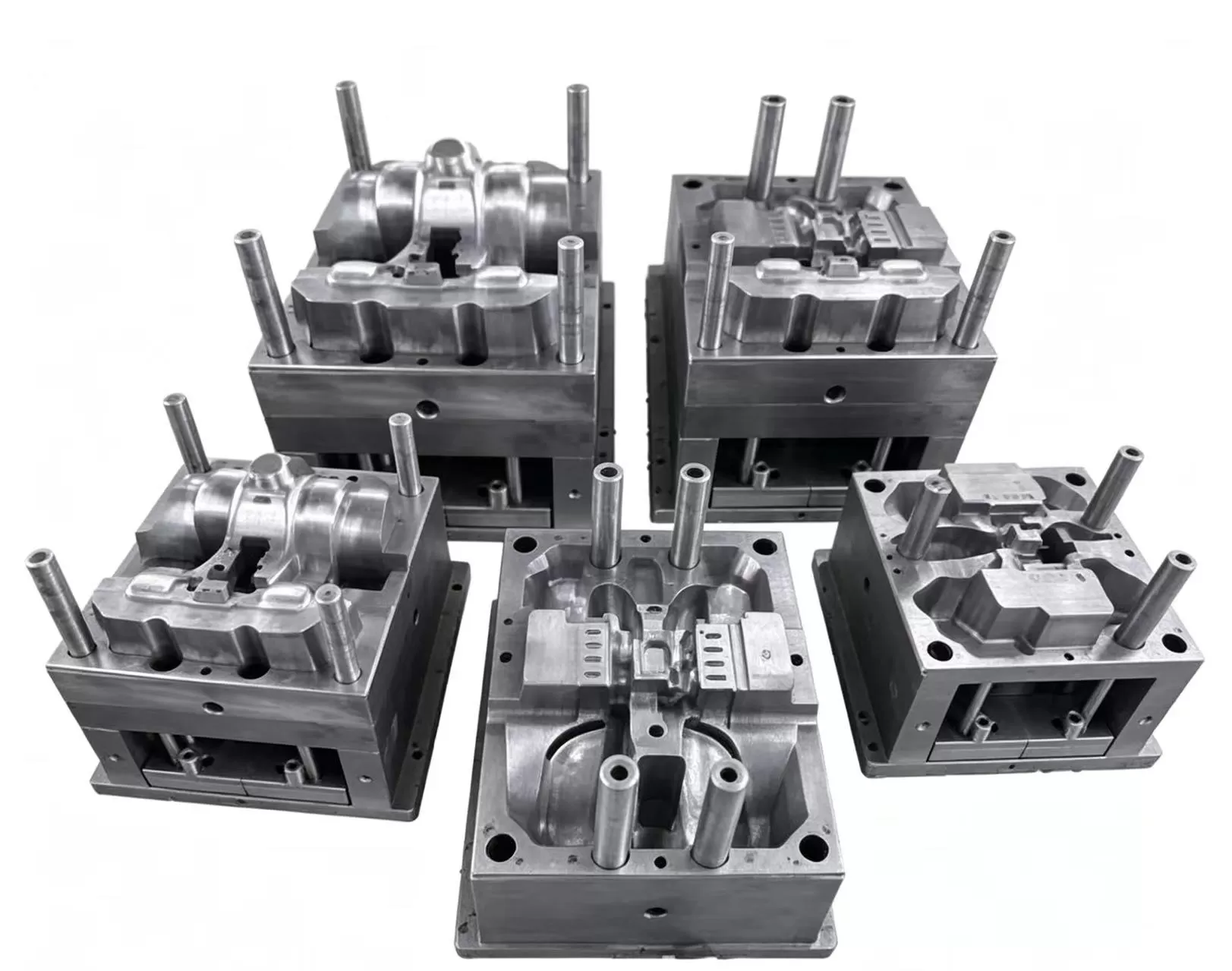

Những chi tiết nào có thể được chế tạo bằng gia công 3 trục?

Gia công 3 trục phù hợp với nhiều loại chi tiết có hình học đơn giản đến trung bình. Nó thường được sử dụng để sản xuất các tấm phẳng, khối bậc, ống góp, giá đỡ, phụ kiện, khuôn mẫu, khuôn dập và nguyên mẫu. Đây cũng là lựa chọn thiết thực cho các chi tiết có lỗ khoan, rãnh phay, hốc và bề mặt contour đơn giản. Trong các ngành yêu cầu độ lặp lại cao, gia công 3 trục thường được dùng cho các thành phần kết cấu, chi tiết đồ gá và vỏ máy gia công chính xác.

Các loại chi tiết phổ biến bao gồm:

• Tấm phẳng và thành phần đế.

• Giá đỡ và chi tiết lắp đặt.

• Khối bậc và ống góp.

• Nguyên mẫu và chi tiết mẫu.

• Khuôn mẫu và khuôn dập.

• Chi tiết contour đơn giản không có rãnh cắt ngầm.

• Thành phần liên quan đến bánh răng và chi tiết quay có hình học cơ bản.

Ứng dụng công nghiệp của gia công 3 trục

Gia công 3 trục được sử dụng rộng rãi trong nhiều ngành công nghiệp vì nó mang lại sự cân bằng tốt giữa độ chính xác, hiệu quả và kiểm soát chi phí.

Hàng không vũ trụ

Gia công 3 trục được dùng cho các chi tiết hàng không như phụ kiện, giá đỡ và các thành phần kết cấu nhẹ. Nó hỗ trợ việc xử lý các vật liệu đặc biệt và các yêu cầu kích thước chặt chẽ.

Ô tô

Trong ngành ô tô, gia công 3 trục thường được dùng cho vỏ hộp, trục, chắn bùn, tấm panel và các thành phần liên quan đến động cơ. Nó đặc biệt hữu ích cho các chi tiết yêu cầu dung sai ổn định và sản xuất lặp lại.

Điện tử

Gia công 3 trục được sử dụng rộng rãi cho vỏ hộp, vỏ bọc và tản nhiệt. Nó giúp tạo ra các hình dạng và bề mặt chính xác hỗ trợ lắp ráp và tản nhiệt.

Thiết bị Y tế

Các bộ phận y tế thường được gia công từ titan, thép không gỉ và vật liệu composite.trung tâm gia công kiểu giàn 3 trụcphù hợp cho các thành phần yêu cầu độ chính xác, chất lượng bề mặt và tính nhất quán.

Dụng cụ và Khuôn mẫu

Gia công 3 trục đóng vai trò quan trọng trong sản xuất dụng cụ và khuôn mẫu. Nó thường được dùng cho đế khuôn, khuôn dập và các chi tiết dụng cụ yêu cầu độ chính xác và độ lặp lại đáng tin cậy.

Quy trình gia công 3 trục so với gia công CNC 5 trục

Dịch vụ gia công CNC Taikan

Dịch vụ gia công CNC Taikan được thiết kế để hỗ trợ đa dạng các yêu cầu chi tiết, từ gia công 3 trục tiêu chuẩn đến các giải phápgia công 5 trụctiên tiến. Chúng tôi giúp khách hàng lựa chọn quy trình phù hợp nhất dựa trên hình dạng chi tiết, vật liệu, yêu cầu độ chính xác và mục tiêu sản xuất.

Với kinh nghiệm kỹ thuật sâu rộng trong lập kế hoạch quy trình gia công, tích hợp thiết bị và hỗ trợ ứng dụng,Taikancung cấp các giải pháp CNC đáng tin cậy cho các ngành đòi hỏi tính nhất quán, hiệu quả và chất lượng. Dù dự án liên quan đến các chi tiết kết cấu đơn giản hay các thành phần phức tạp có độ chính xác cao, mục tiêu của chúng tôi là đưa ra giải pháp gia công thực tế phù hợp với nhu cầu sản xuất thực tế.
