Hướng dẫn Toàn diện về Chẩn đoán & Khắc phục Sự cố Kẹt Tay ATC trên Trung tâm Gia công

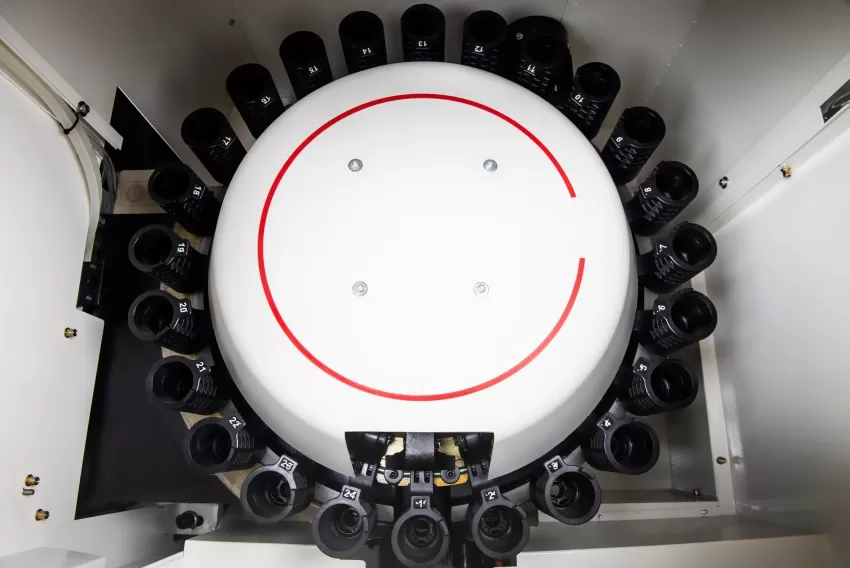

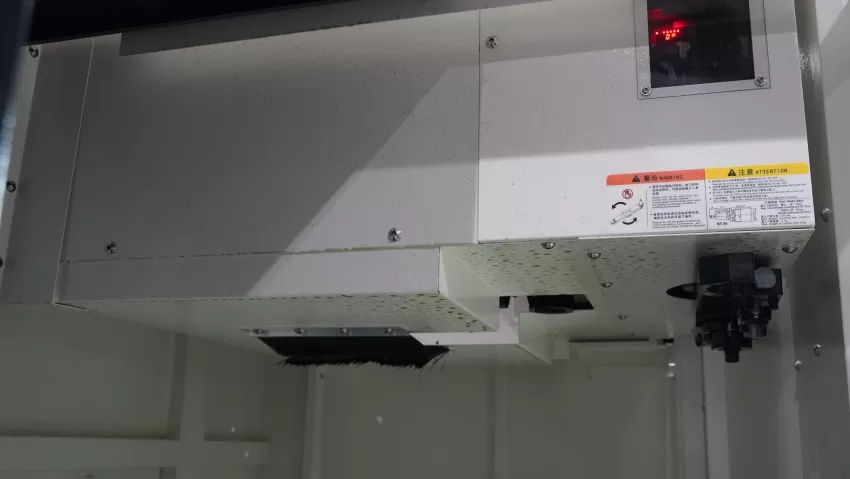

Trong lĩnh vực sản xuất chính xác, bộ thay dao tự động dạng tay (ATC) của trung tâm gia công là một bộ phận then chốt quyết định trực tiếp đến hiệu quả gia công và khả năng vận hành liên tục. Khi xảy ra hiện tượng "treo dao khi thay" (thường được gọi là "va chạm khi thay dao" hoặc "kẹt tay ATC"), nó không chỉ làm gián đoạn chu kỳ sản xuất mà còn có thể gây hư hỏng không thể phục hồi cho các chi tiết chính xác như côn trục chính và hộp cam tay ATC. Bài viết này cung cấp một phân tích có hệ thống về nguyên nhân gốc rễ của hiện tượng treo dao ở ATC dạng tay từ góc độ tích hợp cơ điện tử và phần mềm. Đồng thời, trình bày quy trình xử lý sự cố tiêu chuẩn và các chiến lược bảo trì phòng ngừa để giúp doanh nghiệp nâng cao Hiệu suất Thiết bị Tổng thể.

I. Cơ chế và Phân tích Nguyên nhân Gốc rễ của Lỗi Treo dao khi Thay

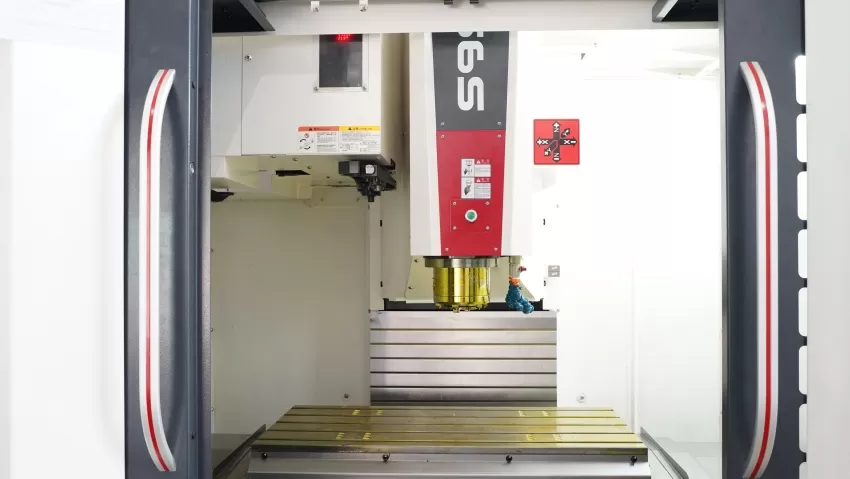

Treo dao khi thay bản chất là do sự không khớp về vị trí không gian, trình tự chuyển động hoặc tín hiệu trạng thái giữa tay ATC, trục chính và ổ chứa dao trong chu kỳ thay dao. Nguyên nhân có thể được tóm tắt thành năm loại sau:

1. Yếu tố Môi trường Bên ngoài & Gián đoạn Nguồn cấp

Hệ thống CNC phụ thuộc vào tín hiệu điều khiển và nguồn năng lượng liên tục, ổn định trong suốt quá trình thực thi chương trình macro thay dao. Mất điện đột ngột, áp suất khí nén giảm xuống dưới giá trị định mức của thiết bị (thường là 0,5-0,7 MPa, tùy theo thông số kỹ thuật của nhà sản xuất) khiến xi lanh tháo kẹp trục chính hoạt động sai, hoặc mất áp suất thủy lực đều có thể khiến tay ATC dừng giữa chừng trong giai đoạn kẹp hoặc nhả, dẫn đến khóa cứng cơ khí ở vị trí trung gian.

2. Can thiệp Không Đúng cách của Người Vận hành

Nếu người vận hành nhấn nút Dừng khẩn cấp (E-STOP) hoặc RESET khi chu kỳ thay dao đang diễn ra, nó sẽ làm gián đoạn các lệnh điều khiển tuần tự do Bộ điều khiển Máy lập trình (PMC) phát ra. Lúc này, động cơ tay ATC dừng lại, nhưng các bộ phận như van điện từ và vị trí góc của tay ATC vẫn ở trạng thái trung gian, khiến hệ thống không thể tự động phục hồi.

3. Can nhiễu Cơ khí & Biến dạng

Sự lắp ghép chính xác giữa bề mặt cong của tay ATC và rãnh chữ V của đài dao là cực kỳ cao. Va chạm máy trong quá trình gia công, hoặc dao không được đặt hoàn toàn vào ổ chứa khiến tay ATC va chạm với đài dao trong quá trình xoay, có thể dẫn đến biến dạng tay ATC, lỏng cơ cấu liên kết, hoặc hư hỏng các ổ bi đũa bên trong hộp cam. Những vấn đề này gây ra kẹt cứng cơ khí.

4. Các vấn đề Điện & Sai lệch Cài đặt Tham số

Vị trí thay dao được xác định bởi sự kết hợp giữa các công tắc tiệm cận (ví dụ: vị trí gốc tay ATC, vị trí phanh, vị trí kẹp) và logic PMC hoặc tham số servo ATC. Lỗi có thể xảy ra nếu vị trí tuyệt đối bị mất do điện áp pin thấp, nếu độ lệch vị trí thay dao bị thay đổi do lỗi vận hành, hoặc nếu cảm biến (công tắc tiệm cận) bị trục trặc do nhiễm bẩn dầu hoặc phoi. Trong những trường hợp này, hệ thống kích hoạt báo động và hủy bỏ chu kỳ thay dao vì không nhận được tín hiệu đúng vị trí chính xác.

Lưu ý:Số tham số cụ thể và phương pháp cài đặt cho vị trí thay dao khác nhau tùy theo nhà sản xuất thiết bị (ví dụ: Fanuc, Mitsubishi, Siemens) và loại dẫn động ATC (thủy lực, servo). Bảo trì tại chỗ phải luôn tham khảo mục "Thiết lập Vị trí Thay dao" hoặc "Danh sách Tham số ATC" trong hướng dẫn sử dụng thiết bị.

5. Mòn Cơ khí & Hư hỏng do Mỏi

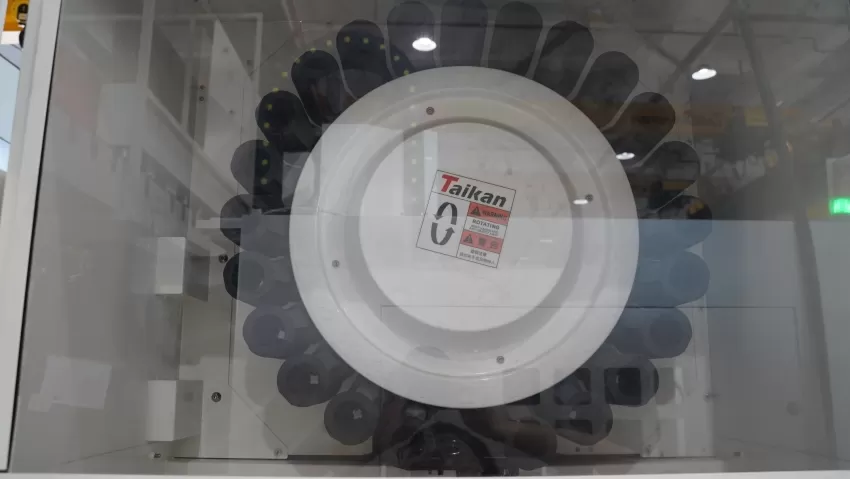

Trong thời gian dài thay dao với tần suất cao, các bộ phận như bề mặt cam bên trong hộp cam ATC, các chốt của xích ổ chứa dao và cơ cấu kẹp dao trên tay ATC có thể bị mòn. Khi độ mòn vượt quá giới hạn cho phép, độ lặp lại của chuyển động thay dao sẽ suy giảm, làm tăng đáng kể khả năng xảy ra các vấn đề như kẹp dao không đúng hoặc rơi dao, dẫn đến treo dao.

II. Quy trình Xử lý Sự cố Tiêu chuẩn

Khi xảy ra treo dao khi thay, tuân theo quy trình tiêu chuẩn: "Dừng khẩn cấp & Cô lập Năng lượng → Xác nhận Trạng thái → Đưa về Thủ công → Kiểm tra Tín hiệu." Tránh mọi hành động mạnh hoặc cưỡng bức.

1. Dừng khẩn cấp & Cô lập Năng lượng

Ngay lập tức nhấn nút Dừng khẩn cấp để vô hiệu hóa cho phép động cơ servo. Nếu có nguồn năng lượng khí nén hoặc thủy lực, đóng các van ngắt tương ứng để ngăn ngừa chuyển động không mong muốnmáy VMCtrong quá trình thao tác thủ công. Hệ thống lúc này đang ở trạng thái an toàn, khóa liên động.

2. Quan sát Lỗi & Chẩn đoán

Truy cập màn hình chẩn đoán tín hiệu PMC và ghi lại mã báo động hiện tại và các tham số chẩn đoán (ví dụ: tín hiệu F hoặc tín hiệu G). Đặc biệt chú ý đến những điểm sau:

• Tay ATC đang ở vị trí ngang (vị trí kẹp) hay vị trí đứng (vị trí gốc)?

• Công tắc tháo kẹp trục chính đã được kích hoạt chưa?

• Ổ chứa dao đã nghiêng hoàn toàn xuống chưa (ở vị trí sẵn sàng)?

Thông tin này giúp xác định xem sự cố treo xảy ra trong giai đoạn "kẹp", "nhả kẹp" hay "trở về gốc" của chu kỳ thay dao.

3. Định vị lại Tay ATC Thủ công (Phương pháp Đặt lại Điện)

Đối với tay ATC dẫn động bằng servo, trước tiên hãy thử chức năng "Đặt lại Tay ATC Thủ công" được tích hợp sẵn trong hệ thống (thường được kích hoạt thông qua công tắc PMC hoặc mã M). Nếu chức năng này không có sẵn, thực hiện theo quy trình thủ công:

• Chuẩn bị:Truy cập bảng điều khiển thủy lực hoặc khí nén của máy. Sử dụng van ghi đè thủ công (hoặc dùng lục giác để tác động thủ công lên van trượt của van điện từ) để buộc trục chính nhả kẹp, đảm bảo tay ATC không bị giữ bởi côn trục chính.

• Thao tác Trục Động cơ:Định vị đầu vuông (hoặc rãnh) ở phía sau động cơ tay ATC. Sử dụng cờ lê chuyên dụng thích hợp để xoay nóchậm và đềuHướng xoay phải tuân theo hướng gốc cơ khí của tay ATC (thường là theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ; tham khảo sách hướng dẫn thiết bị). Nếu gặp phải sự tăng đột ngột về lực cản, dừng lại ngay lập tức và kiểm tra hộp cam xem có vật lạ không.

• Tháo dao:Sau khi xoay tay ATC thủ công để nó tách khỏi côn trục chính hoặc ổ chứa dao, kiểm tra cấu trúc kẹp của tay ATC. Đối với tay có cơ cấu kẹp lò xo, nhẹ nhàng nạy kẹp lò xo của bộ kẹp bằng tuốc nơ vít dẹt, hoặc nới lỏng vít khóa trên tay để giải phóng lực kẹp lên chuôi kéo của đài dao. Trong khi thực hiện, một tay đỡ dao và tay kia cẩn thận tháo dao ra để tránh rơi xuống làm hỏng bàn máy hoặc vỏ máy.

4. Đưa về Gốc và Kiểm tra Độ Chính xác

Khi tay ATC đã được đưa thủ công về vị trí gốc (thường là thẳng đứng), nhả nút Dừng khẩn cấp. Ở chế độ MDI, thực thi các mã M để đưa ổ chứa dao trở về hộp chứa dao và đưa tay ATC về vị trí gốc. Xác nhận tất cả các đèn báo trạng thái hoạt động bình thường. Sau đó, thực hiện thay dao khô (không có dao thực trong tay) để quan sát độ mượt của chuyển động và lắng nghe các tiếng động bất thường. Nếu vị trí thay dao có vẻ không chính xác, hiệu chỉnh lại vị trí thay dao bằng giao diện tham số do nhà chế tạo máy quy định.

Nếu các bước trên không giải quyết được vấn đề, hoặc nếu bạn quan sát thấy tiếng ồn bất thường nghiêm trọng từ hộp cam, biến dạng đáng kể của tay ATC hoặc hư hỏng côn trục chính, hãy dừng ngay lập tức và liên hệ với kỹ sư dịch vụ của nhà sản xuất thiết bị để sửa chữa chuyên nghiệp.

III. Các Chiến lược Phòng ngừa và Bảo trì Hệ thống

Để giảm thiểu cơ bản sự cố treo dao khi thay, nên thiết lập hệ thống Bảo trì Dự đoán (PdM) dựa trên giám sát dữ liệu:

1. Hiệu chuẩn Định kỳ các Bộ phận Chính

Hiệu chuẩn độ đồng tâm giữa tay ATC và côn trục chính hàng quý bằng đồng hồ so. Đối với các hộp chứa dao sử dụng hệ thống định vị ba điểm, đảm bảo độ lặp lại của ổ chứa dao tại vị trí thay dao nằm trong khoảng ±0,05 mm. Thường xuyên kiểm tra mạch bôi trơn của hộp cam để đảm bảo mỡ (ví dụ: mỡ lithium) đến được các bề mặt cam để giảm ma sát và mài mòn.

2. Hệ thống Điện & Quản lý Sao lưu Tham số

Thường xuyên sao lưu các tham số CNC, chương trình PMC và chương trình macro qua thẻ CF hoặc Ethernet. Việc này đặc biệt quan trọng đối với các biến macro liên quan đến thay dao (ví dụ: dòng #1000) và các tham số servo ATC để ngăn ngừa lỗi vị trí do mất tham số.

3. Tiêu chuẩn Vận hành & Giám sát Tín hiệu

Tăng cường đào tạo người vận hành, nhấn mạnh rằng không bao giờ được nhấn nút Dừng khẩn cấp hoặc RESET trong chu kỳ thay dao, đặc biệt khi tay ATC đang chuyển động. Cân nhắc thêm logic "ngăn gián đoạn chu kỳ thay dao" vào chương trình bậc thang. Sử dụng các chức năng chẩn đoán dạng sóng của hệ thống CNC để giám sát định kỳ thời gian đáp ứng của các tín hiệu quan trọng như nhả kẹp trục chính và chuyển động tay ATC, cho phép bạn dự đoán sự suy giảm hiệu suất của van điện từ hoặc công tắc tiệm cận.

4. Quản lý Độ Sạch sẽ của Nguồn Năng lượng

Đảm bảo chức năng của bộ Lọc-Điều chỉnh-Bôi trơn (F.R.L.) trong hệ thống cấp khí. Duy trì áp suất ổn định trong phạm vi định mức (thường là 0,5-0,7 MPa, tuân thủ nghiêm ngặt thông số kỹ thuật của thiết bị). Thường xuyên xả nước ngưng từ bình chứa khí. Áp suất khí không đủ là nguyên nhân chính gây ra tình trạng nhả kẹp trục chính không hoàn toàn, ổ chứa dao nghiêng chậm hoặc không xác định được vị trí tay ATC. Đây phải là mục quan trọng trong kiểm tra hàng ngày.

Kết luận

Tính ổn định của bộ thay dao tự động dạng tay là một chỉ số cốt lõi về độ tin cậy của trung tâm gia công. Khi đối mặt với lỗi treo dao khi thay, áp dụng các phương pháp xử lý sự cố khoa học và chặt chẽ, kết hợp với hiệu chuẩn độ chính xác thường xuyên và giám sát tình trạng, có thể giảm hiệu quả Thời gian Sửa chữa Trung bình và kéo dài tuổi thọ thiết bị. Bằng cách thiết lập các tiêu chuẩn vận hành mạnh mẽ và hệ thống bảo trì toàn diện, các nhà sản xuất có thể nâng cao đáng kể khả năng vận hành liên tục của dây chuyền sản xuất tự động, tạo nền tảng vững chắc cho sản xuất thông minh độ chính xác cao, hiệu quả cao.
