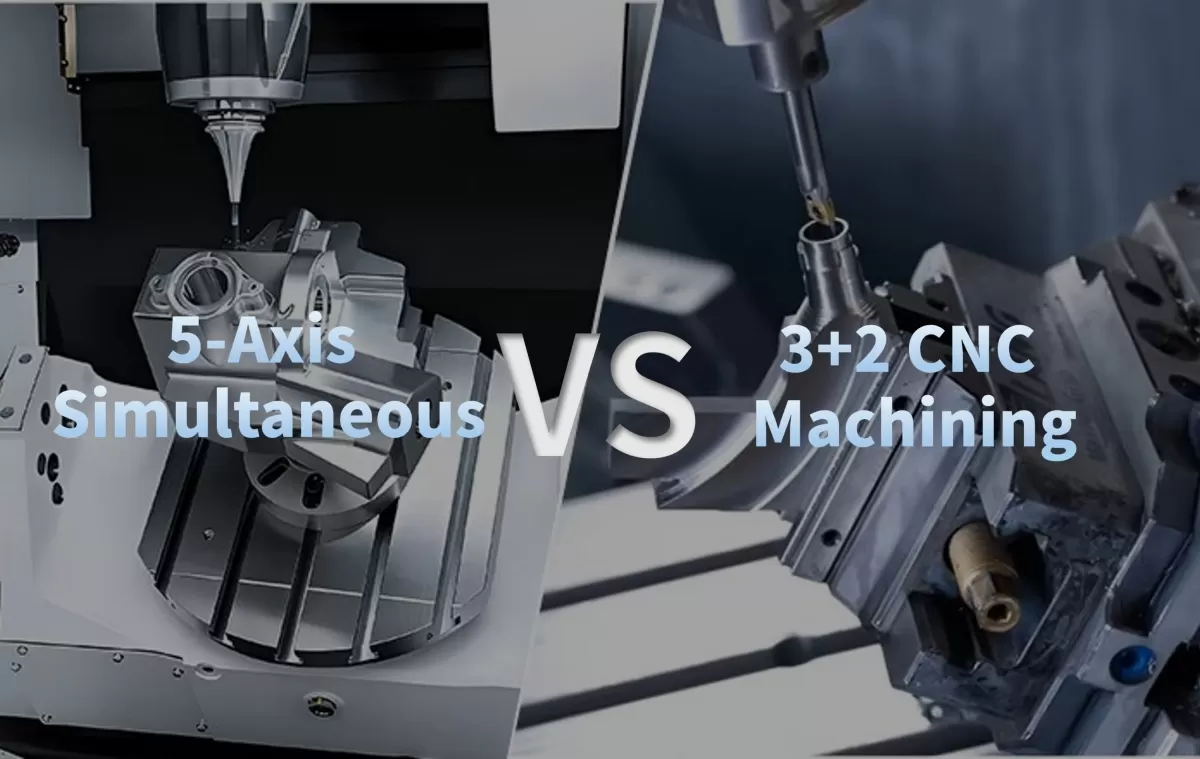

So sánh chi tiết giữa gia công CNC 5 trục đồng thời thực sự và gia công CNC 3+2

Khi nào máy 5 trục không thực sự là máy 5 trục? Câu trả lời rất đơn giản:Khi nó di chuyển vào vị trí sử dụng 5 trục, nhưng chỉ cắt bằng 3 trục.

Trong các lĩnh vực yêu cầu độ chính xác cao như hàng không vũ trụ, thiết bị y tế, ô tô và sản xuất khuôn mẫu, thuật ngữ "5 trục" thường được sử dụng một cách lỏng lẻo. Sự nhầm lẫn về khái niệm này cuối cùng khiến các xưởng gia công tốn kém tiền bạc, thời gian quý báu và độ chính xác.

At Taikan Machinechúng tôi tập trung vào việc thu hẹp khoảng cách này. Là nhà sản xuất máy CNC hàng đầu, niêm yết công khai với chuyên môn sâu về gia công đa trục, chúng tôi muốn cung cấp một phân tích rõ ràng, dễ hiểu vềcông nghệ 5 trục đồng thời thực sựso vớiđịnh vị trục 3+2để giúp bạn đưa ra quyết định đầu tư đúng đắn cho phân xưởng của mình.

1. Sự khác biệt cốt lõi: Bù động so với Định vị tĩnh

Sự khác biệt cơ bản giữa hai phương pháp này nằm hoàn toàn ở cách bộ điều khiển CNC tính toán chuyển động.

Gia công trục 3+2 (Định vị)

Về bản chất, gia công 3+2 là một hoạt động 3 trục tiêu chuẩn mượn thêm hai trục quay chỉ để định hướng.

• Cách thức hoạt động:Bàn quay hoặc trục chính nghiêng phôi đến một góc xác định trước. Sau khi khóa cố định, mọi hoạt động cắt chỉ diễn ra dọc theo các trục X, Y và Z.

• Nhược điểm:Đường chạy dao trở thành một chuỗi các bước tiến phân đoạn, từng bậc. Mỗi khi máy chuyển sang một góc mới, nó tạo ra một thiết lập mới. Điều này vốn dĩ làm tích lũy sai số định vị, đòi hỏi phải thường xuyên chạm lại hiệu chỉnh phôi bằng tay, và thêm thời gian chết ẩn mà các ước tính thời gian chu kỳ hiếm khi tính đến.

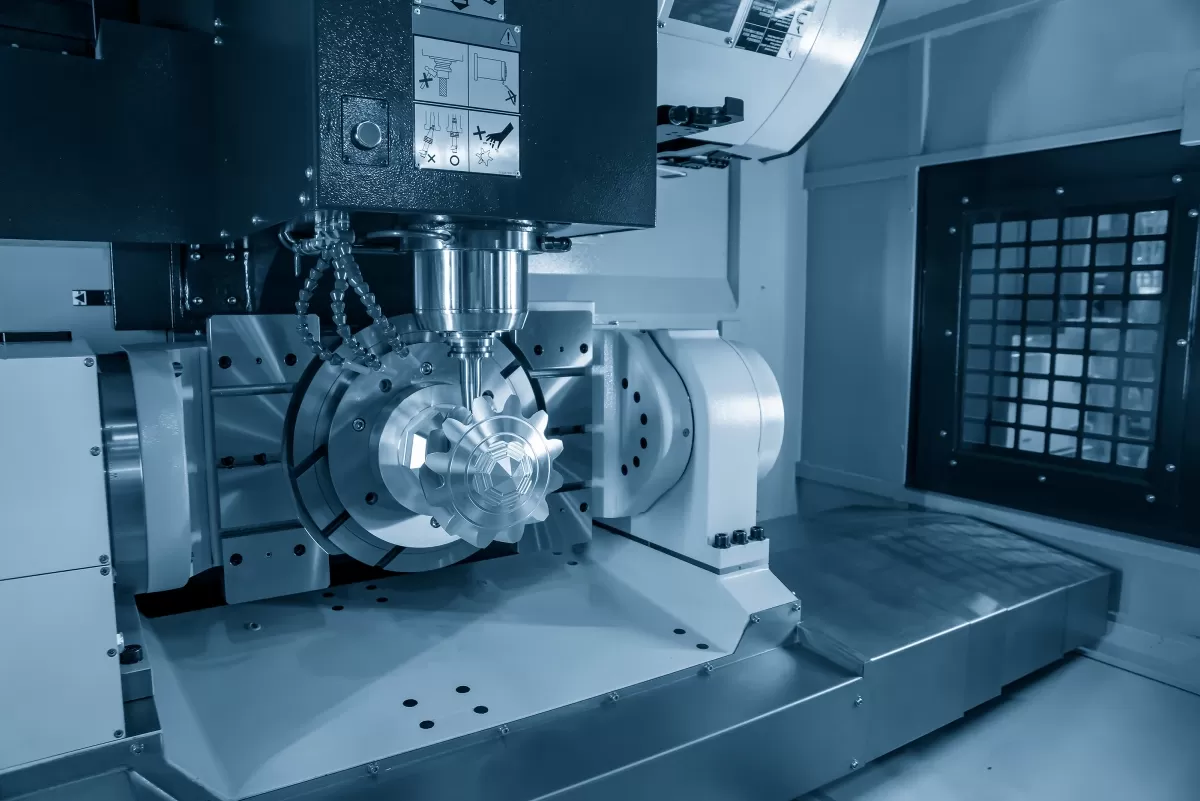

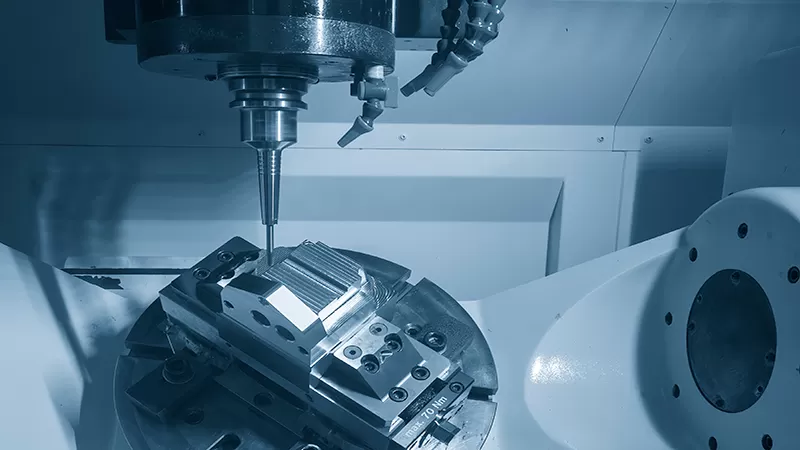

Gia công 5 trục đồng thời toàn phần

Gia công 5 trục thực sự giữ cho cả năm trục nội suy và chuyển động tích cực trong suốt quá trình cắt.

• Cách thức hoạt động:Mỗi máy Taikantrung tâm gia công CNC 5 trụcvận hành trên kiến trúc CNC nguyên bản vớiRTCP (Điểm tâm dao xoay)điều khiển.

• Ưu điểm:Bộ điều khiển liên tục tính toán độ lệch không gian của mũi dao do các chuyển động quay gây ra trong thời gian thực. Nó tự động bù trừ chiều dài trục chính và hình học của bàn. Mũi dao bám theo đường biên dạng đã lập trình một cách hoàn hảo—ngay cả khi phôi xoay và quay qua các đường cong phức hợp, phức tạp.

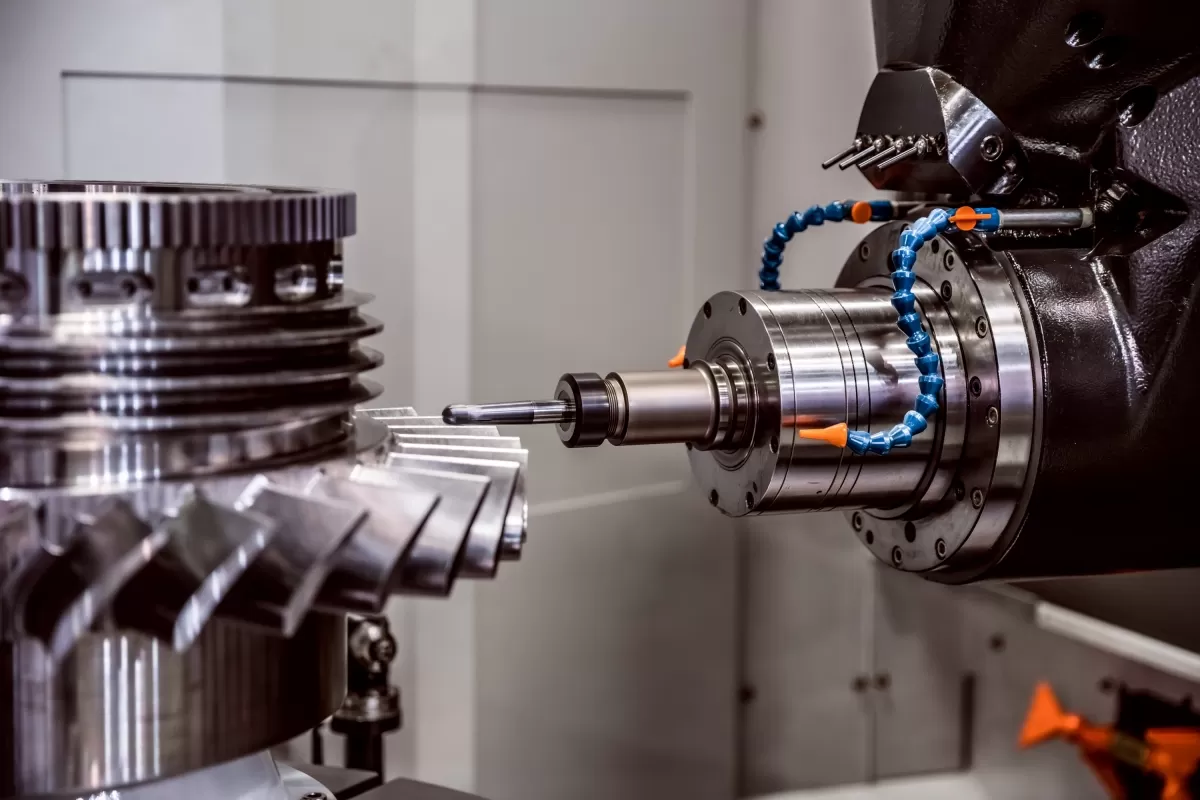

2. Hình học & Chất lượng bề mặt: Đường viền phức tạp so với Mặt phẳng đơn giản

Lựa chọn của bạn giữa hai công nghệ này ảnh hưởng trực tiếp đến độ hoàn thiện bề mặt và thời gian chu kỳ của các chi tiết thành phẩm.

Những hạn chế của gia công 3+2

Thiết lập 3+2 vượt trội với các chi tiết lăng trụ—như vỏ hộp hay khối ống phân phối—cần gia công trên nhiều mặt phẳng. Bạn phân độ chi tiết, sau đó khoan, tarô hoặc phay hốc một cách hiệu quả.

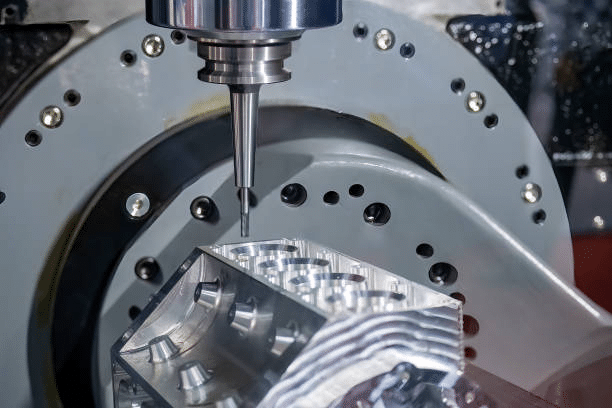

Tuy nhiên, khi được yêu cầu xử lý các bề mặt tự do như cánh bơm, cấy ghép chỉnh hình hay các thành phần kết cấu hàng không, logic này sụp đổ:

• Vì không thể liên tục điều chỉnh góc dao so với bề mặt cong, hệ thống CAM phải xấp xỉ hình dạng bằng cách vá các đường chạy dao 3 trục rời rạc.

• Điều này tạo ra đến40% sự chồng lấn đường chạy dao, nghĩa là máy dành gần một nửa thời gian cắt lại cùng một vật liệu.

• Kết quả là các "đường hàn" nhìn thấy được và bề mặt hoàn thiện thô hơn, đòi hỏi việc đánh bóng thủ công tốn kém sau này.

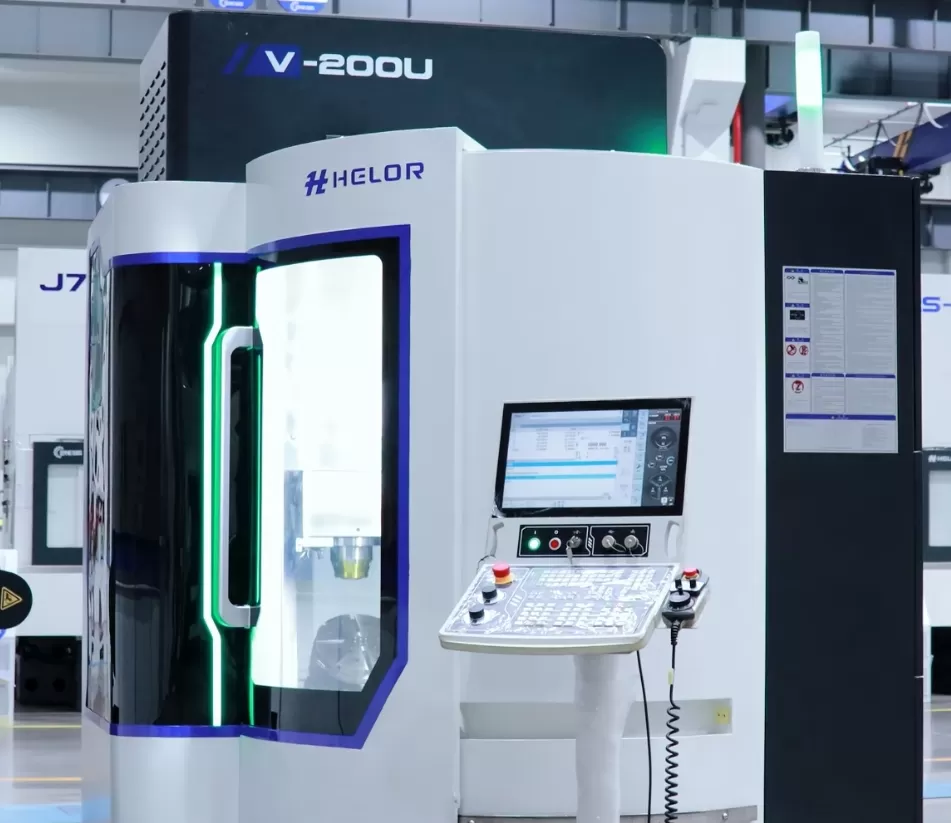

Dòng chảy liền mạch của 5 trục thực sự

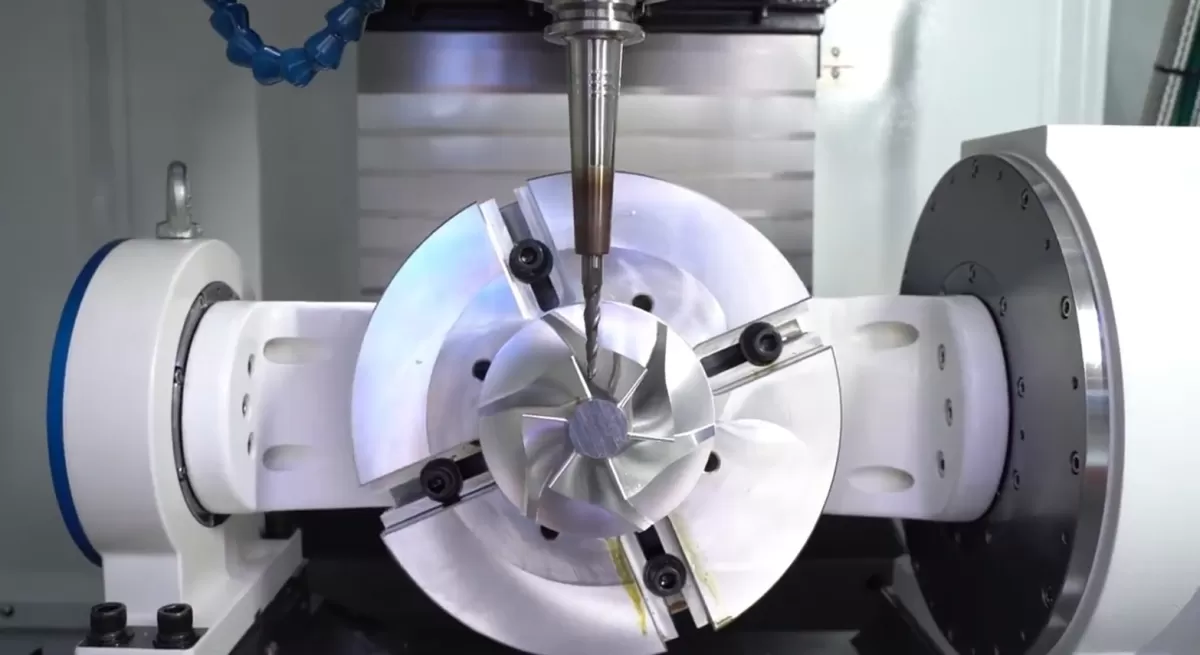

Các nền tảng 5 trục đồng thời của Taikan loại bỏ các hoạt động thứ cấp này bằng cách hợp nhất việc gá đặt nhiều bước thành một quy trình làm việc liền mạch duy nhất.

• Hiệu quả của một lần gá đặt duy nhất:Trên các chi tiết phức tạp như vỏ nguồn điện xe điện, hơn mười thao tác riêng biệt—bao gồm phay đường viền liên tục và khoan góc—được hoàn thành trongmột lần kẹp duy nhất.

• Độ toàn vẹn bề mặt vượt trội:Hướng dao thích ứng linh hoạt với các đường viền bề mặt, duy trì tải phoi không đổi và tốc độ cắt tối ưu. Điều này loại bỏ các vết nối, mang lại bề mặt hoàn thiện nguyên sơ trực tiếp từ máy.

• Tiếp cận khoang sâu:Thiết kế trục chính mũi dài kết hợp với bàn quay kiểu nôi có độ cứng vững cao cho phép các dụng cụ cắt ngắn hơn, cứng hơn đi vào các khoang sâu một cách dễ dàng, cải thiện tốc độ bóc vật liệu và độ ổn định của dụng cụ.

3. Kinh tế ẩn: Giá trị vòng đời so với Mức giá ban đầu

Mặc dù máy 3+2 có mức giá ban đầu thấp hơn, nó thường phát sinh các chi phí vận hành ẩn âm thầm làm xói mòn biên lợi nhuận của bạn theo thời gian.

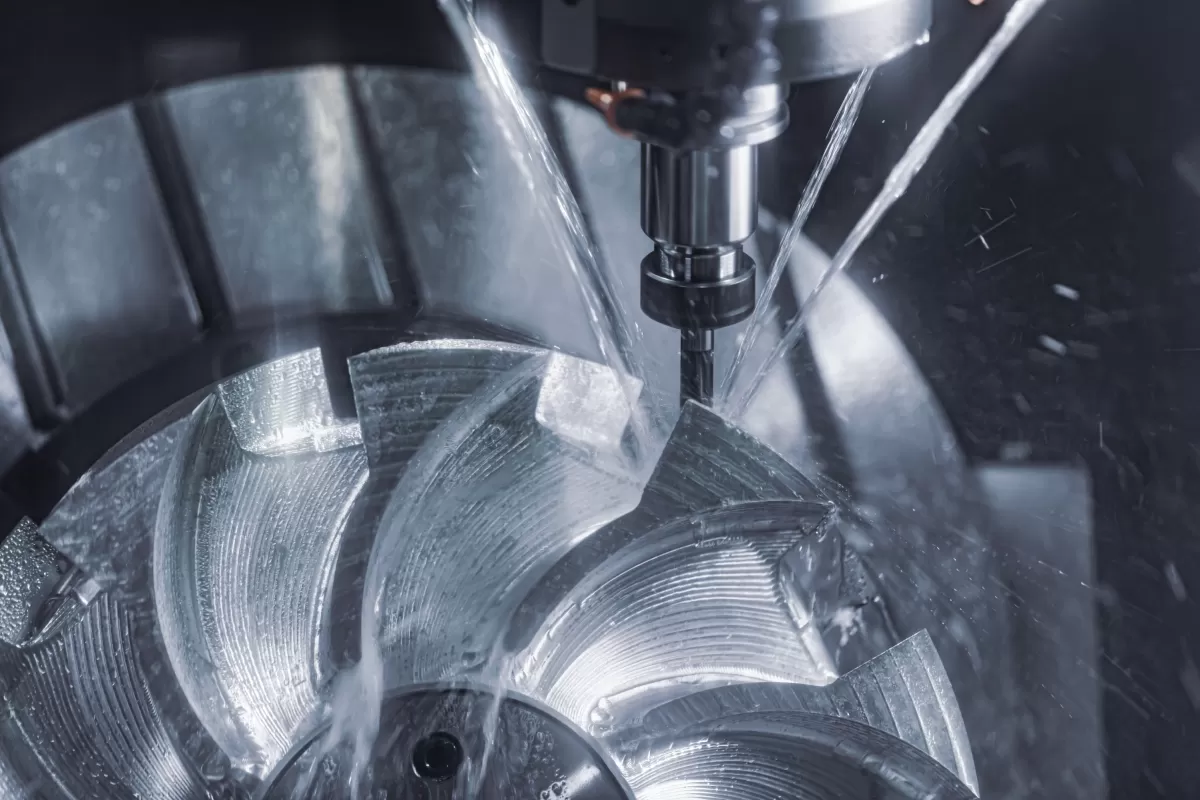

Nơi 3+2 âm thầm rút lợi nhuận:

• Sự gia tăng đồ gá:Gia công một chi tiết có năm mặt góc khác nhau thường đòi hỏi nhiều đồ gá chuyên dụng hoặc các thiết lập kẹp phức tạp. Điều này làm tăng thời gian thiết kế, chi phí vật liệu và công sức hiệu chỉnh liên tục.

• Mòn dụng cụ nhanh:Vì trục dao bị khóa trong thiết lập 3+2, các xưởng buộc phải sử dụng dao phay đầu dài, thước dài để tiếp cận các đặc điểm sâu mà không va chạm. Những dụng cụ dài hơn này rất dễ bị uốn cong, rung động và hỏng sớm.

• Rủi ro về chất lượng do người vận hành:Mỗi lần định vị lại thủ công và điều chỉnh đồ gá đều đưa ra sai số con người. Tỷ lệ phế phẩm chắc chắn tăng lên khi phụ thuộc vào sự can thiệp thủ công của người vận hành thay vì động học máy tự động.

Cách Taikan 5 trục toàn phần viết lại bài toán:

Các máy 5 trục đồng thời của Taikan được thiết kế để giảmtổng chi phí trên mỗi chi tiết, tối đa hóa lợi tức đầu tư dài hạn của bạn:

• Thời gian chết tối thiểu:Được trang bị ổ chứa dao nhanh vớithời gian thay dao từ 2 giây, máy của chúng tôi đảm bảo trục chính hoạt động liên tục với sự gián đoạn tối thiểu.

• Gá đặt đơn giản hóa:Vì RTCP tự động xử lý các phép biến đổi tọa độ động, người vận hành không cần phải căn chỉnh phôi chính xác vào tâm trục quay. Điều này cắt giảm thời gian thiết lập từ hàng giờ xuống còn vài phút.

• Tuổi thọ dụng cụ dài hơn:Bằng cách nghiêng phôi một cách linh hoạt, máy cho phép sử dụng các dụng cụ cắt ngắn hơn, cứng hơn. Điều này giảm đáng kể độ uốn dao, kéo dài tuổi thọ dụng cụ và giảm chi tiêu vật tư tiêu hao hàng tháng của bạn.

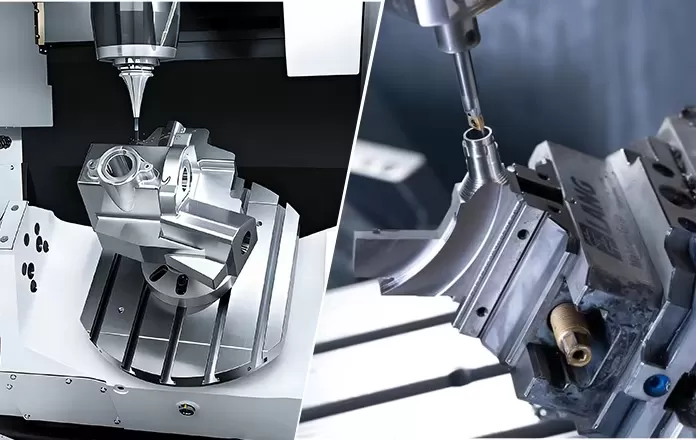

4. Lợi thế Taikan: Được xây dựng cho năng suất thực tế

Tại Taikan Machine, chúng tôi không chỉ đơn thuần lắp thêm bàn quay vào các nền tảng 3 trục tiêu chuẩn. Các trung tâm gia công 5 trục đồng thời của chúng tôi được thiết kế hoàn toàn mới với kiến trúc CNC nguyên bản tích hợp. Các mô hình động học, vòng điều khiển servo và thuật toán RTCP được đồng bộ hoàn hảo để thực hiện nội suy đường cong không gian hoàn hảo mà không bị giật hay sai lệch nhỏ.

Là một công ty niêm yết công khai với cơ sở hạ tầng hỗ trợ toàn cầu mạnh mẽ,taikancung cấp công nghệ 5 trục đã được kiểm chứng trong sản xuất, có tính tiếp cận cao cho các doanh nghiệp vừa và nhỏ, không chỉ riêng các đại gia sản xuất hàng đầu.

Khi thiết kế chi tiết phát triển theo hướng thành mỏng hơn, cấu trúc hữu cơ và dung sai chặt chẽ hơn, đồng bộ 5 trục thực sự không còn là điều xa xỉ—mà là nền tảng để duy trì tính cạnh tranh. Đừng chỉ nhìn vào giá mua ban đầu, hãy đánh giá tổng giá trị vòng đời. Khi cả năm trục đều hoạt động và đồng bộ, sự phức tạp không còn là thách thức mà trở thành lợi thế vượt trội của bạn.

5. Câu hỏi thường gặp

1) Sự khác biệt cơ bản giữa gia công 5 trục đồng thời thực sự và gia công 3+2 trục là gì?
3+2 khóa các trục quay ở vị trí và chỉ cắt bằng X, Y, Z, xây dựng đường chạy dao từ các bước tĩnh, phân đoạn. Máy 5 trục đồng thời toàn phần của Taikan giữ tất cả năm trục phối hợp trong suốt quá trình cắt, sử dụng RTCP để bù động mũi dao cho một chuyển động liên tục, trôi chảy.

2) Gia công 3+2 trục liệu vẫn có chỗ đứng hợp lý trong một xưởng hiện đại?
Có—nó vẫn hiệu quả cho các chi tiết lăng trụ nơi các đặc điểm vuông góc với một vài mặt góc. Tuy nhiên, ngay khi hình học của bạn bao gồm các bề mặt tự do hoặc khoang sâu, mộttrung tâm gia công 3 trụchoạt động trong cấu hình 3+2 đụng phải giới hạn động học mà công nghệ 5 trục đồng thời thực sự được xây dựng để vượt qua.

3) RTCP là gì?
RTCP (Điểm tâm dao xoay) là một thuật toán điều khiển thời gian thực tự động bù trừ sự dịch chuyển của mũi dao mỗi khi trục quay chuyển động. Sự hiệu chỉnh động đó là điều cho phép máy 5 trục Taikan duy trì độ chính xác thể tích trong phạm vi ±0.005 mm, một dải dung sai mà định vị tĩnh 3+2 không thể duy trì một cách đáng tin cậy trên nhiều thiết lập góc.

4) Tại sao 5 trục toàn phần tạo ra bề mặt hoàn thiện tốt hơn trên các đường viền phức tạp?
3+2 buộc hệ thống CAM phải xấp xỉ bề mặt tự do bằng các mảng góc cố định, thường gây ra đến 40% chồng lấn đường chạy dao và độ nhám bề mặt mắc kẹt quanh Ra 6.3 µm. 5 trục toàn phần giữ dao vuông góc với bề mặt trong một lần quét liên tục, mang lại độ toàn vẹn bề mặt cao hơn nhiều và thường xuyên loại bỏ việc đánh bóng thủ công.

5) Máy 5 trục toàn phần không phải đắt hơn nhiều sao? Làm thế nào để biện minh cho khoản đầu tư?
Giá ban đầu cao hơn, nhưng 3+2 che giấu các chi phí đáng kể trong đồ gá chuyên dụng, mòn dụng cụ nhanh hơn từ dao cắt dài, và các thiết lập thủ công lặp đi lặp lại. Bằng cách gộp nhiều thao tác vào một lần kẹp với thời gian thay dao nhanh hơn, máy 5 trục đồng thời Taikan thường mang lại tổng chi phí trên mỗi chi tiết thấp hơn trong suốt vòng đời.

6) Những ứng dụng nào hưởng lợi nhiều nhất từ máy 5 trục đồng thời toàn phần của Taikan?
Bất kỳ chi tiết nào hiện đòi hỏi nhiều lần gá đặt, nối đường viền, hoặc tiếp cận khoang sâu—cánh bơm hàng không, vỏ nguồn điện xe điện, cấy ghép y tế, và khoang khuôn chính xác đứng đầu danh sách. Nếu sự phức tạp của đồ gá và công sức đánh bóng thủ công đang bóp nghẹt biên lợi nhuận của bạn, bạn đã bước vào lãnh địa của 5 trục toàn phần.
