Trong bối cảnh cạnh tranh của ngành sản xuất hiện đại, việc lựa chọn thiết bị CNC phù hợp là nền tảng cho lợi nhuận và độ chính xác. Đối với chủ xưởng cơ khí và quản lý sản xuất, cuộc tranh luận thường xoay quanh một quyết định then chốt: Trung tâm gia công đứng (VMC) và Trung tâm gia công ngang (HMC).

Mặc dù cả hai nền tảng đều sử dụng dụng cụ cắt quay để loại bỏ vật liệu khỏi phôi, thiết kế cấu trúc của chúng quyết định những khả năng khác biệt rõ rệt. Hiểu được sự khác biệt tinh tế giữa công nghệ VMC và HMC là điều cần thiết để tối ưu hóa thời gian chu kỳ, tối đa hóa ROI và mở rộng quy mô giải pháp sản xuất của bạn.

Dưới đây là so sánh chuyên sâu, chuyên nghiệp giữa trung tâm gia công CNC đứng và ngang để giúp bạn đưa ra quyết định đầu tư sáng suốt.

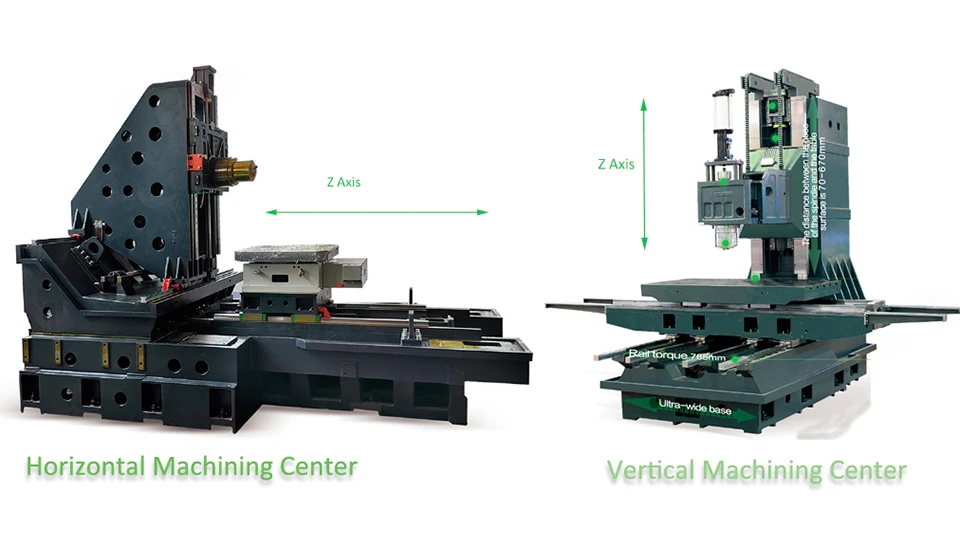

Trung tâm gia công đứng (VMC) là gì?

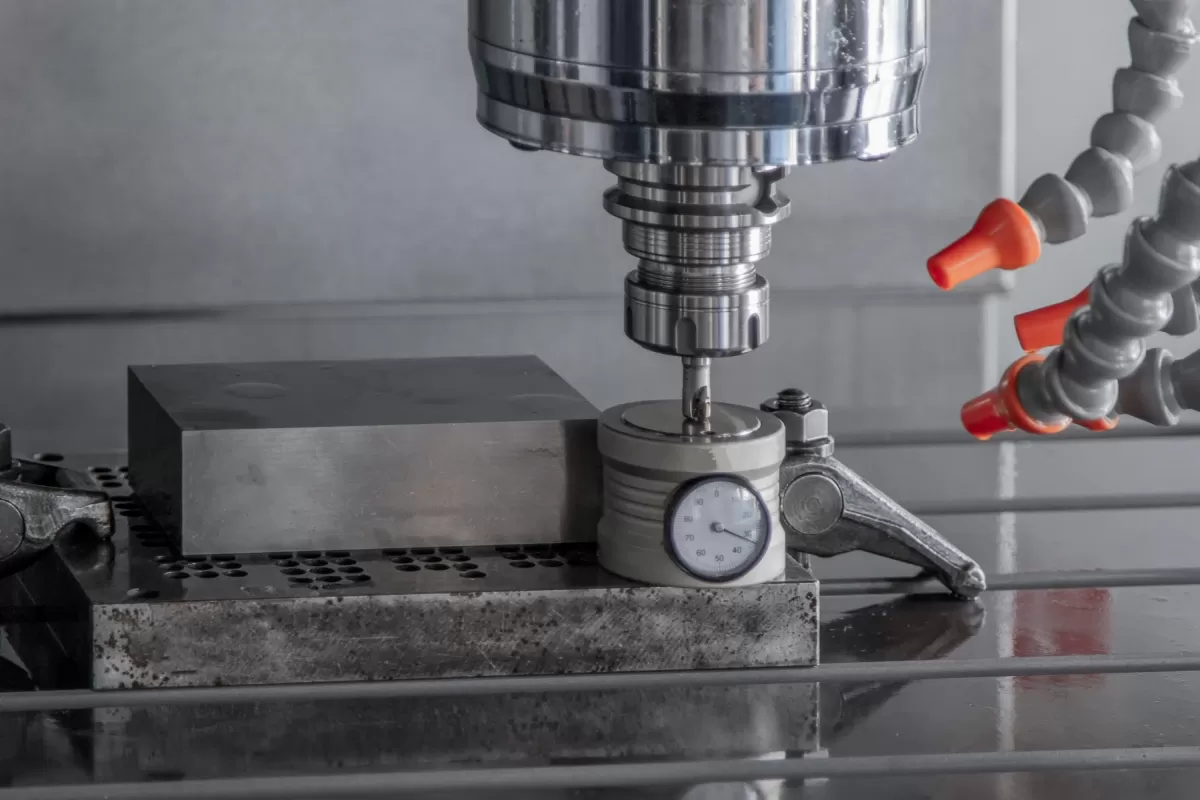

ATrung tâm gia công đứng(VMC) có trục chính được định hướng thẳng đứng. Dụng cụ cắt đi từ trên xuống để phay bề mặt trên của phôi, thường được gá đặt trên bàn máy tiêu chuẩn.

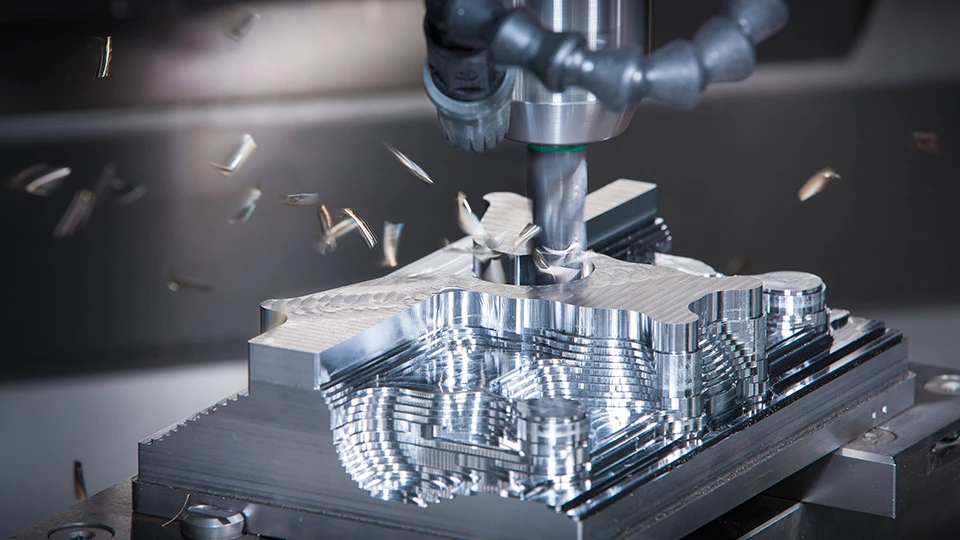

Phù hợp nhất cho: Chi tiết phẳng, gia công tấm, khoang khuôn và các nguyên công gia công một mặt.

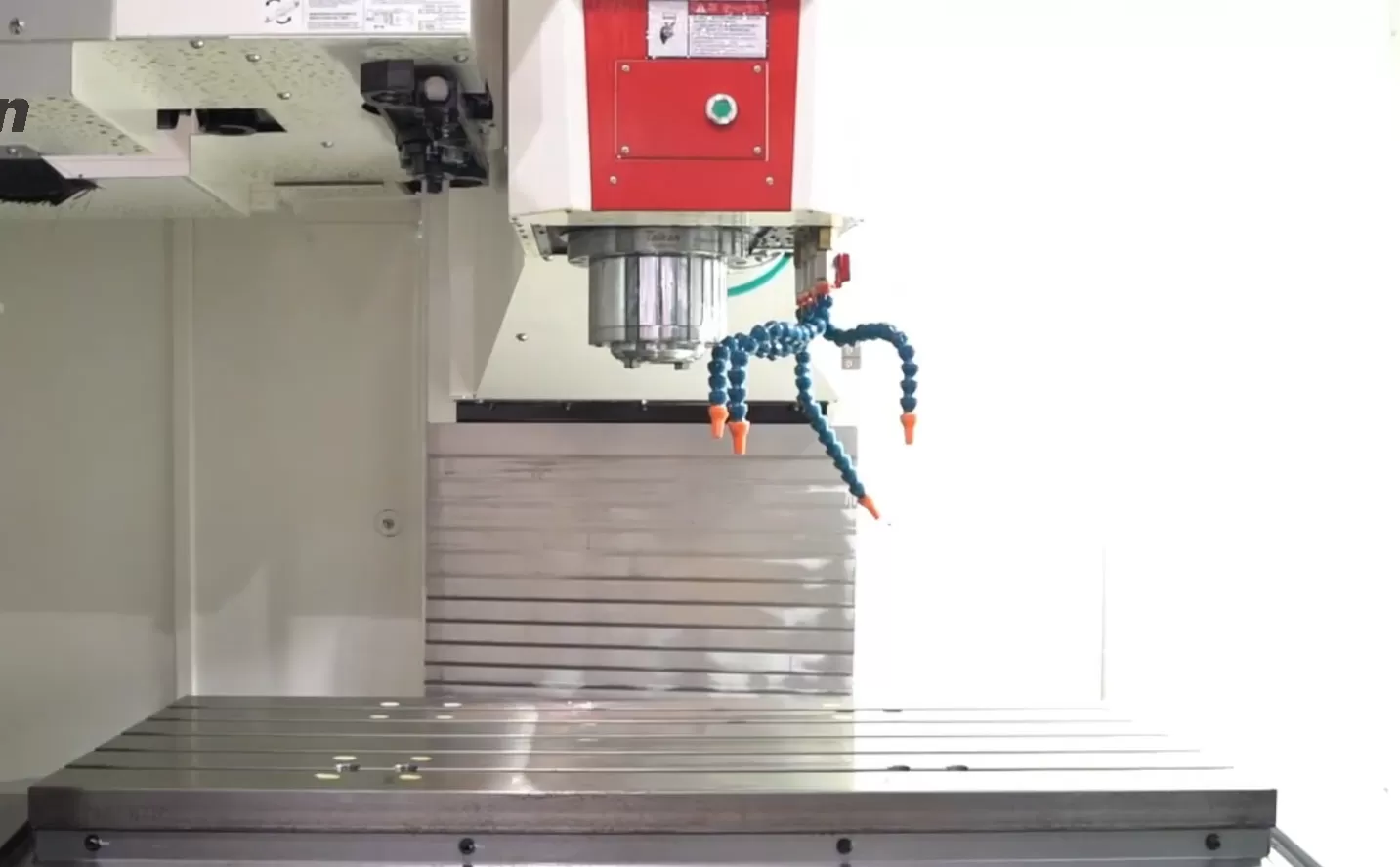

Ưu điểm chính của VMC

• Dễ thiết lập và vận hành: Vì trục chính được đặt phía trên bàn máy, người vận hành có tầm nhìn rõ ràng, không bị cản trở về hoạt động cắt. Điều này làm cho VMC trở nên trực quan cao trong việc thiết lập, khắc phục sự cố và thiết kế đồ gá tùy chỉnh.

• Đầu tư ban đầu thấp hơn: VMC có cấu trúc ít phức tạp hơn so với đối tác ngang, dẫn đến chi phí vốn ban đầu thấp hơn đáng kể.

• Diện tích nhỏ gọn: Nói chung, máy CNC đứng chiếm ít diện tích sàn hơn, làm cho chúng lý tưởng cho các xưởng gia công nhỏ với không gian hạn chế.

• Linh hoạt trong các loạt nhỏ: Tuyệt vời cho sản xuất đa dạng, khối lượng thấp và tạo mẫu nhanh.

Hạn chế của VMC

• Thoát phoi kém: Trọng lực chống lại VMC. Pho có xu hướng đọng lại trong các khoang sâu, có thể gây ra cắt lại, mòn dụng cụ nhanh và bề mặt kém chất lượng nếu không được quản lý bằng chất làm mát áp suất cao.

• Gia công nhiều mặt hạn chế: Gia công nhiều mặt của một chi tiết thường yêu cầu định vị lại thủ công (lật chi tiết), làm tăng rủi ro tích lũy dung sai và thêm thời gian không hiệu quả.

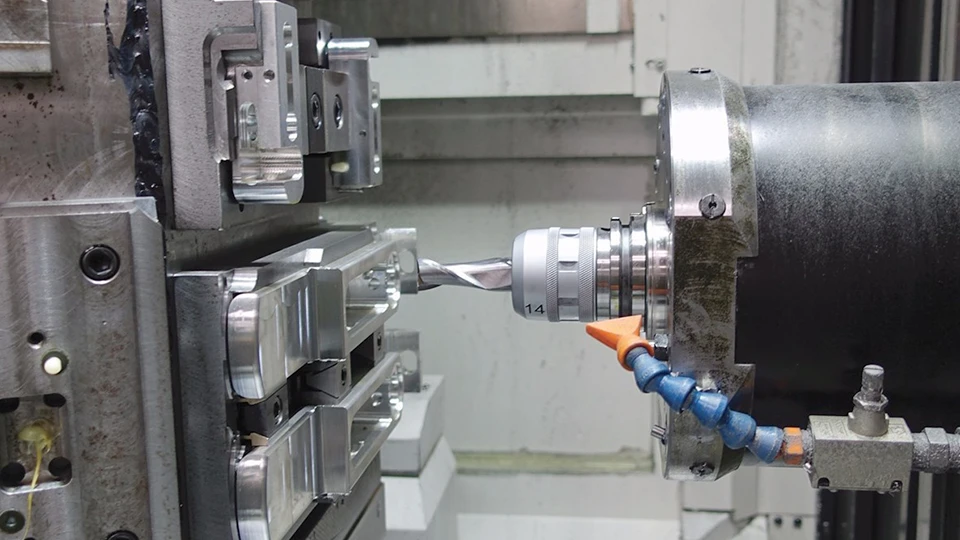

Trung tâm gia công ngang (HMC) là gì?

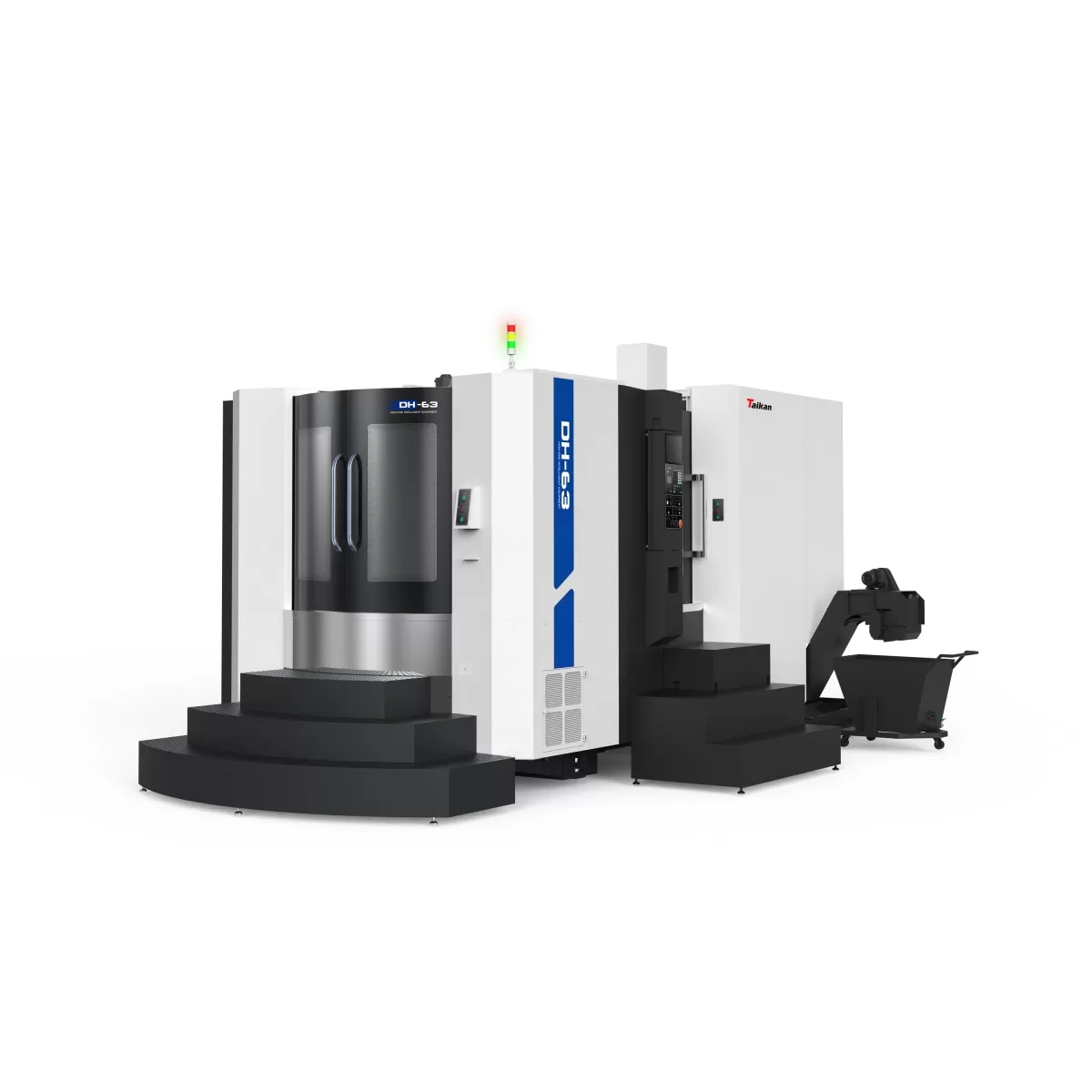

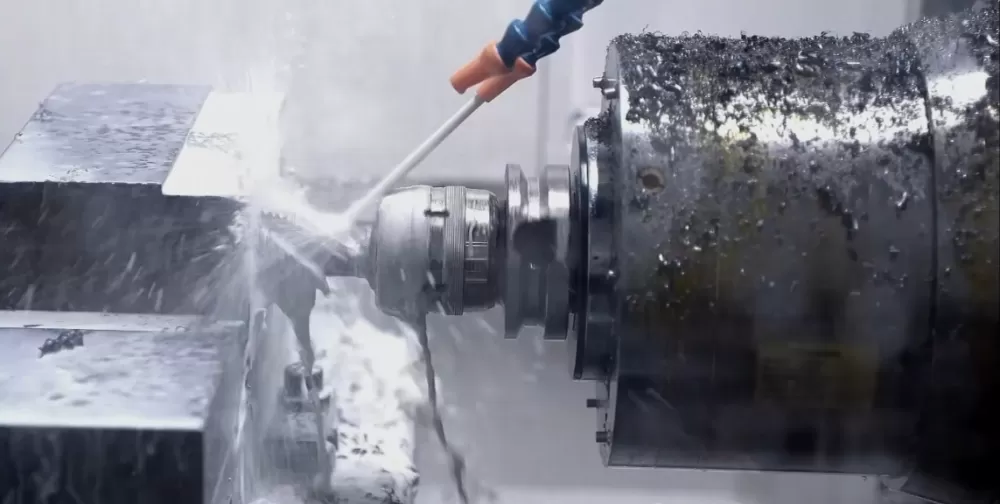

ATrung tâm gia công ngang(HMC) sử dụng trục chính định hướng ngang song song với sàn. HMC được chế tạo cho sản xuất nặng, khối lượng lớn và thường tích hợp Bộ thay đổi pallet tự động (APC) và bàn quay (trục B).

Phù hợp nhất cho: Chi tiết dạng hộp phức tạp, loại bỏ vật liệu nặng và sản xuất liên tục khối lượng lớn.

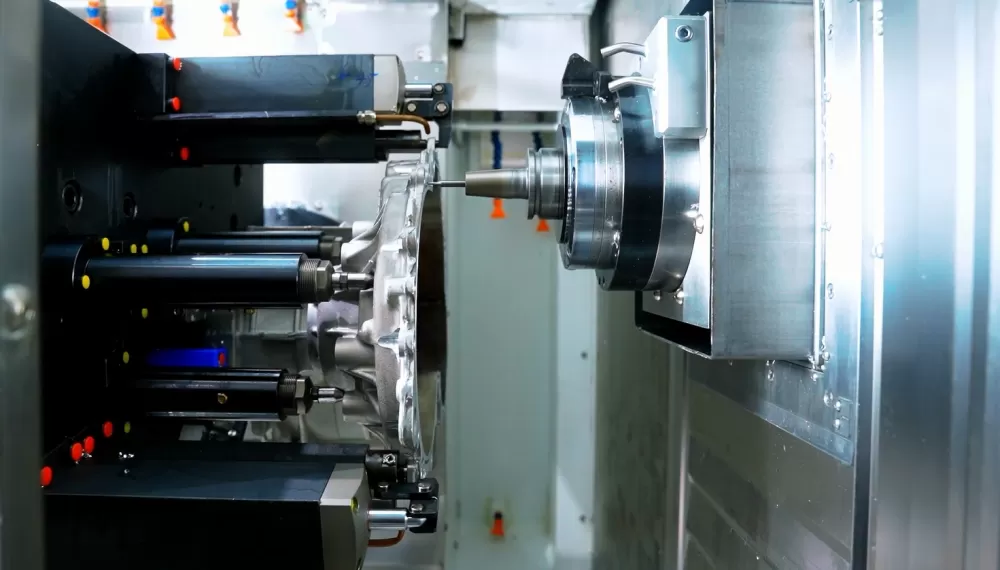

Ưu điểm chính của HMC

• Thoát phoi ưu việt: Trọng lực là đồng minh lớn nhất của HMC. Khi trục chính ngang cắt, phoi tự nhiên rơi khỏi phôi, kéo dài tuổi thọ dụng cụ và đảm bảo bề mặt hoàn thiện chất lượng cao.

• Hiệu quả khối lượng lớn (Gá đặt tombstone): Việc tích hợp đồ gá tombstone cho phép nhiều chi tiết được gá trên nhiều mặt cùng một lúc. Kết hợp với bàn quay trục thứ 4, trục chính có thể tiếp cận ba hoặc bốn mặt của một chi tiết trong một lần gá đặt duy nhất.

• Gia công không gián đoạn: Nhờ Bộ thay đổi pallet tự động (APC) tiêu chuẩn, người vận hành có thể tải, dỡ hoặc kiểm tra chi tiết trên một pallet trong khi máy tiếp tục cắt trên pallet kia. Điều này giảm đáng kể thời gian chết của trục chính.

• Độ cứng vững cao hơn: HMC được thiết kế với đế gang nặng hơn để hấp thụ rung động mạnh, cho phép cắt nặng hơn, tốc độ tiến dao nhanh hơn và độ chính xác vượt trội trong hợp kim cứng.

Hạn chế của HMC

• Đầu tư vốn cao: Một HMC thường có giá gấp 2 đến 3 lần VMC có không gian làm việc tương đương.

• Lập trình và thiết lập phức tạp: Vận hành HMC, đặc biệt với đồ gá tombstone nhiều chi tiết và bộ thay đổi pallet, đòi hỏi kỹ năng lập trình CAM nâng cao và giải pháp gá đặt chuyên dụng.

• Diện tích lớn hơn: HMC yêu cầu không gian sàn đáng kể hơn do bộ thay đổi pallet và vỏ máy lớn hơn.

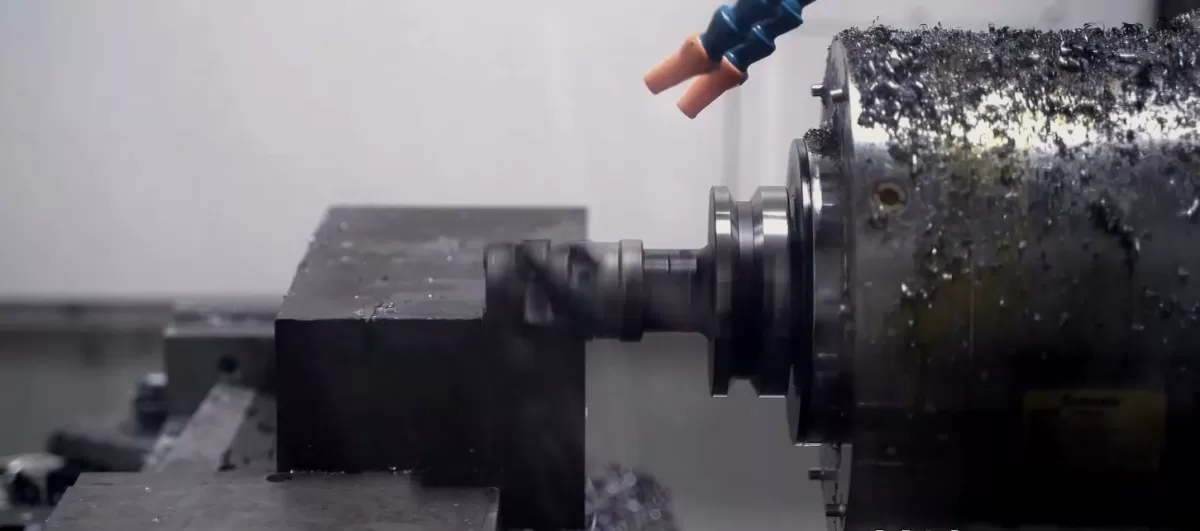

VMC vs. HMC: So sánh cốt lõi

Để giúp bạn tinh giản quyết định mua hàng, đây là so sánh trực tiếp qua các chỉ số sản xuất quan trọng nhất:

Cách chọn máy CNC phù hợp

Chọn giữa VMC và HMC cuối cùng phụ thuộc vào ứng dụng cụ thể và mô hình kinh doanh của xưởng bạn.

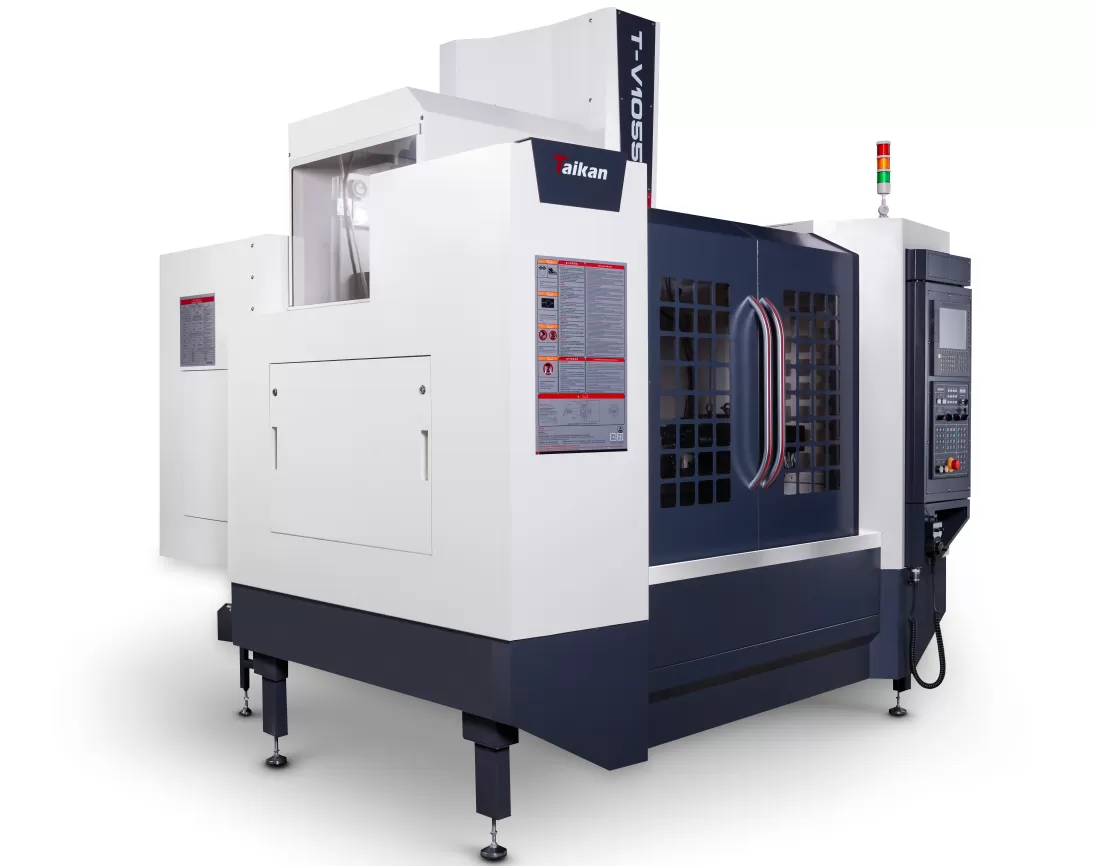

Đầu tư vàoTrung tâm gia công đứng Taikannếu:

• Bạn là xưởng gia công theo đơn hàng xử lý tạo mẫu đơn chiếc hoặc các loạt nhỏ.

• Phôi chính của bạn là tấm phẳng, khuôn, khuôn dập, hoặc các tấm lớn một mặt cho hàng không vũ trụ.

• Bạn có hạn chế về ngân sách và cần hoàn vốn nhanh (ROI).

Đầu tư vàogia công ngang CNC chính xác caonếu:

• Bạn sản xuất các chi tiết phức tạp, nhiều mặt (như khối động cơ, vỏ bơm, hoặc vỏ hộp số).

• Hoạt động của bạn đòi hỏi sản xuất khối lượng lớn, "vận hành không cần người".

• Bạn muốn giảm thời gian thiết lập và tối thiểu hóa chi phí lao động trên mỗi chi tiết thông qua việc sử dụng pallet.

Kết luận

Trong cuộc tranh luận VMC vs. HMC, không có câu trả lời chung cho tất cả. Trung tâm gia công đứng mang lại tính linh hoạt và giá trị vô song cho công việc khối lượng thấp, một mặt. Ngược lại, trung tâm gia công ngang là những cỗ máy công nghiệp mạnh mẽ, được thiết kế để giảm thời gian chu kỳ và thống trị sản xuất khối lượng lớn thông qua kiểm soát phoi vượt trội và khả năng tiếp cận nhiều mặt. Bằng cách điều chỉnh lựa chọn máy phù hợp với chiến lược sản xuất, bạn thiết lập nền tảng vững chắc cho sự xuất sắc trong sản xuất dài hạn.

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
