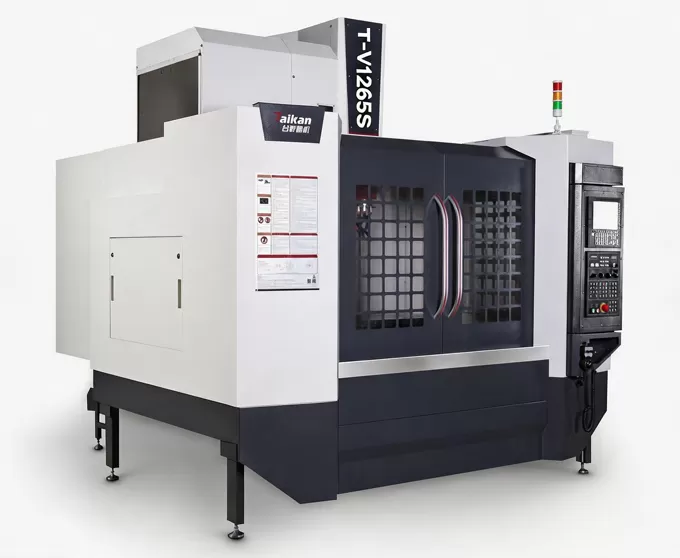

Taikan CNC: HT-V1265S Máy Trung Tâm Gia Công Đứng Tốc Độ Cao và Hiệu Suất Cao

Điểm nổi bật của Trung tâm gia công đứng tốc độ cao và hiệu suất cao HT-V1265S

Cấu trúc máy

Thông qua Phân tích Phần tử Hữu hạn, cấu trúc đã được tối ưu hóa—kết hợp các cân nhắc thực tế—để nâng cao độ cứng và tần số tự nhiên của máy công cụ.

Thanh dẫn hướng và vít me bi

Các trục vít me cho các trục X, Y và Z có độ chính xác cao cấp C3; trục X và Y được trang bị vít me tiêu chuẩn 4012, trong khi trục Z sử dụng vít me bước nhỏ 4010, nhờ đó đảm bảo độ cứng vững của bộ truyền vít me và kéo dài tuổi thọ sử dụng.
Cả ba trục X, Y và Z đều được trang bị ray dẫn hướng tuyến tính con lăn cỡ 45, có khả năng chịu tải nặng hơn và đáp ứng nhu cầu gia công 4 trục, vận hành với đồ gá, và cắt chính xác cao trong điều kiện tải nặng.

trục quay

Máy được trang bị tiêu chuẩn trục chính truyền động trực tiếp, tốc độ cao 12.000 RPM, mũi dài. Với khả năng tản nhiệt xuất sắc và biến dạng nhiệt tối thiểu, máy còn được tích hợp hệ thống làm mát giúp kiểm soát hiệu quả sự giãn nở nhiệt, từ đó nâng cao độ chính xác gia công và chất lượng bề mặt.

Tạp chí Dụng cụ

Ổ chứa dao dạng tay quay 24 vị trí: Độ ổn định tốt, thay dao đáng tin cậy và đảm bảo liên tục

Ứng dụng của Trung tâm gia công đứng tốc độ cao và hiệu suất cao HT-V1265S

Máy công cụ này phù hợp cho gia công đa dạng, số lượng nhỏ các chi tiết phức tạp như các thành phần dạng hộp cỡ vừa và nhỏ, tấm, đĩa, van, vỏ và khuôn mẫu. Nó được sử dụng rộng rãi trong các ngành công nghiệp như chi tiết chính xác, sản phẩm 5G, phần cứng, linh kiện ô tô và thiết bị y tế.

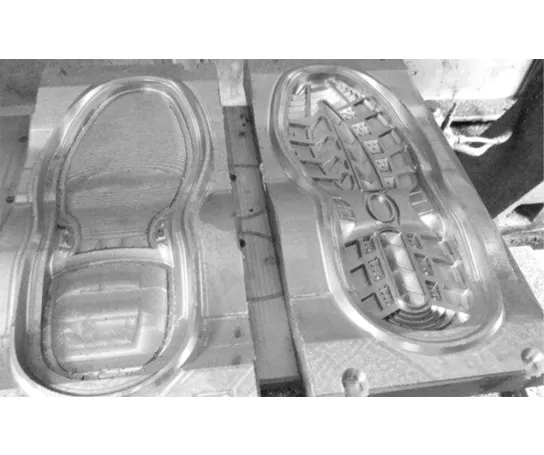

Mẫu phôi 1

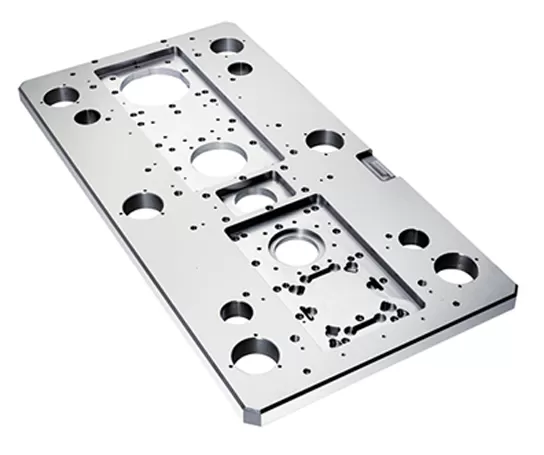

Ví dụ phôi gia công 2

Ví dụ phôi gia công 3

Ví dụ phôi 4

Thông số kỹ thuật của Trung tâm gia công đứng tốc độ cao và hiệu quả cao HT-V1265S

Item		Unit	HT-V1265S	Ghi chú
Hành trình	Hành trình bàn máy (trục X)	mm	1200
	Hành trình bàn trượt (trục Y)	mm	650
	Hành trình đầu trục chính (trục Z)	mm	600
	Khoảng cách từ mũi trục chính đến mặt bàn	mm	80~680
	Khoảng cách từ tâm trục chính đến mặt dẫn hướng cột	mm	707
Bàn máy	Kích thước bàn máy	mm	1000*500
	Tải trọng tối đa (tải phân bố đều)	kg	500
	Rãnh chữ T (số rãnh - chiều rộng rãnh * khoảng cách)	mm	5-18*100
Trục chính	Công suất động cơ (định mức/ngắn hạn)	kW	7.5/11
	Mô-men xoắn động cơ (định mức/ngắn hạn)	N.m	35.8/95.5
	Phạm vi tốc độ	r/min	50~10000
	Đường kính trục chính	mm	φ150
	Côn trục chính	/	BBT40
Tốc độ	Phạm vi tốc độ tiến dao cắt	mm/min	1-10000
Tốc độ	Tốc độ chạy nhanh trục X/Y/Z	m/min	36/36/30
Ổ chứa dao	Số lượng dao	pcs	24
	Trọng lượng dao tối đa	kg	7
	Chiều dài dao tối đa	mm	250
	Đường kính dao tối đa (đầy/trống kế bên)	mm	Φ75/Φ150
Khác	Hệ thống CNC	/	Mitsubishi M80VB
	Công suất thiết bị	KVA	25
	Dung tích thùng nước làm mát	L	300
	Kích thước máy	mm	300026773000	Tương ứng với trục XYZ
	Trọng lượng (xấp xỉ)	Kg	6500

Thông tin trên trang này chỉ mang tính tham khảo. Thông số kỹ thuật và chi tiết có thể thay đổi do nâng cấp hoặc cải tiến sản phẩm. Để biết thêm thông tin, vui lòng liên hệ với chúng tôi.
