Hộp dẫn hướng so với Ray dẫn hướng tuyến tính: Loại kết cấu VMC nào phù hợp cho nhu cầu cắt gia công nặng của bạn?

Khi nói đến các trung tâm gia công đứng (VMC) dành cho cắt gọt công suất lớn, việc lựa chọn hệ thống dẫn hướng là rất quan trọng. Tại Taikan, chúng tôi hiểu rằng so sánh giữa dẫn hướng hộp và dẫn hướng bi có thể ảnh hưởng đáng kể đến độ chính xác, tốc độ và tuổi thọ của máy. Lựa chọn loại dẫn hướng phù hợp không chỉ tác động đến hiệu suất gia công mà còn đến lợi tức đầu tư cho xưởng của bạn.

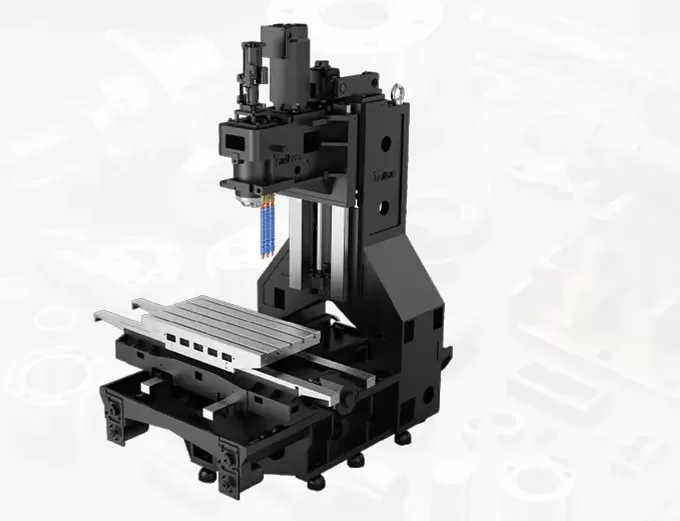

Dẫn Hướng Hộp Là Gì?

Dẫn hướng hộp (hay hộp trượt) là các ray dẫn trượt được tích hợp trực tiếp vào thân máy. Thường được chế tạo từ gang và hoàn thiện bằng phương pháp cạo thủ công, các dẫn hướng này tạo thành một cấu trúc đỡ vững chắc giúp tối đa hóa bề mặt tiếp xúc và hấp thụ rung động.

Những Ưu Điểm Chính của Dẫn Hướng Hộp:

• Độ cứng vững và ổn định vượt trội:trung tâm gia công dẫn hướng hộplý tưởng cho cắt gọt công suất lớn và gia công phôi lớn.

• Phân phối tải trọng tuyệt vời: Duy trì độ chính xác ngay cả khi chịu tác động lệch tâm hoặc lực cao.

• Độ bền cao: Phù hợp với các chi tiết bằng gang, thép và rèn.

Dẫn Hướng Bi Là Gì?

Dẫn hướng bi (hay dẫn hướng chuyển động thẳng, ray dẫn hướng LM) sử dụng các con lăn như bi hoặc trục lăn để đạt được chuyển động trơn tru, ít ma sát. Với hệ số ma sát thấp chỉ 0,05, dẫn hướng bi vượt trội về độ chính xác và tốc độ.

Những Ưu Điểm Chính của Dẫn Hướng Bi:

• Hoạt động tốc độ cao:hệ thống ray dẫn hướng bihỗ trợ di chuyển dao và gia tốc nhanh chóng.

• Định vị chính xác: Phù hợp với dây chuyền sản xuất tự động và gia công đa trục.

• Tiết kiệm năng lượng: Lực cản giảm cho phép vận hành mượt mà và kiểm soát tốt hơn.

Dẫn Hướng Hộp So Với Dẫn Hướng Bi: Lựa Chọn VMC Phù Hợp

Quyết định giữa dẫn hướng hộp và dẫn hướng bi phụ thuộc vào yêu cầu sản xuất của bạn:

Ứng Dụng của Dẫn Hướng trong Máy CNC

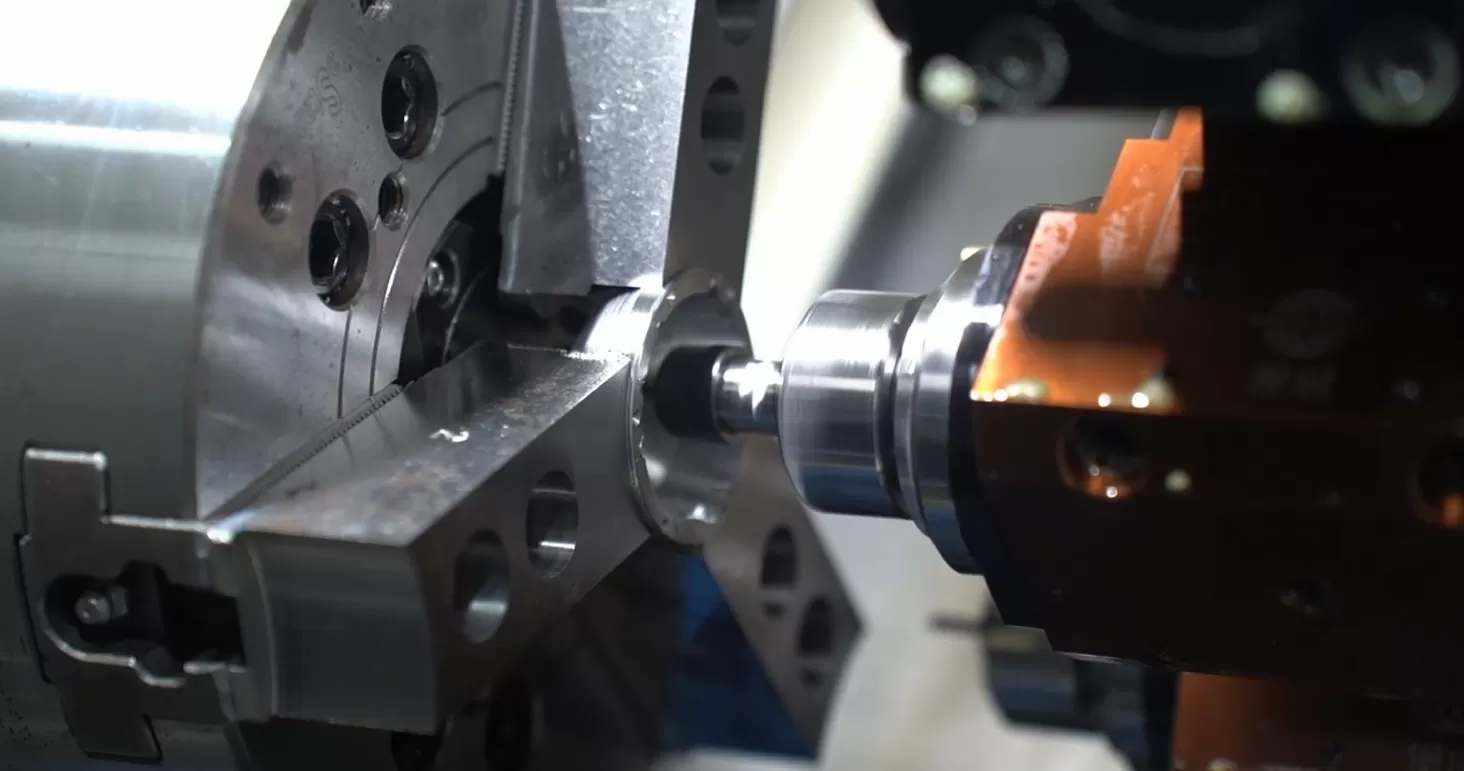

• Máy tiện CNC dẫn hướng bi: Dẫn hướng nghiêng tốc độ cao chính xácmáy tiện CNC chính xác caodùng cho khuôn mẫu và linh kiện nhôm.

• Dẫn hướng trong máy tiện và trung tâm phay: Rất quan trọng cho cắt gọt công suất lớn, kéo dài tuổi thọ dao và chất lượng bề mặt.

• Dẫn hướng trượt cho máy công cụ: Đảm bảo chuyển động mượt mà và chính xác qua các chu kỳ lặp lại.

• Trung tâm gia công đứng dẫn hướng bi: Cho phép sản xuất tự động với sự can thiệp tối thiểu của người vận hành.

Tại Sao Lựa Chọn Dẫn Hướng Lại Quan Trọng?

Lựa chọn dẫn hướng phù hợp ảnh hưởng đến:

1. Độ Chính Xác Gia Công: Lựa chọn dẫn hướng đúng cách ngăn ngừa sai lệch dưới tải trọng.

2. Tốc Độ Vận Hành: Dẫn hướng bi hỗ trợ chu kỳ sản xuất nhanh chóng.

3. Tuổi Thọ Máy: Dẫn hướng hộp hấp thụ rung động và lực lớn, kéo dài tuổi thọ sử dụng.

4. Tiết Kiệm Năng Lượng: Dẫn hướng bi giảm ma sát, cắt giảm tiêu thụ năng lượng.

Đối với các nhà sản xuất làm việc với thép dày, gang hoặc phôi lớn, dẫn hướng hộp vẫn là lựa chọn ưu tiên. Với các công việc khối lượng lớn, đòi hỏi độ chính xác cao và vật liệu nhẹ hơn, dẫn hướng bi vượt trội.

Chuyên Môn Của Taikan Về Giải Pháp Dẫn Hướng

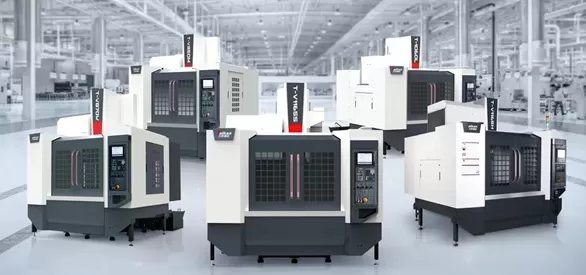

Là một trong nhữngnhà sản xuất CNC Trung Quốchàng đầu, Taikan cung cấp các Trung Tâm Gia Công Đứng tùy chỉnh với hệ thống dẫn hướng hộp, dẫn hướng bi hoặc kết hợp, được thiết kế để đáp ứng các yêu cầu sản xuất đa dạng. Sẵn sàng tối ưu hóa hiệu quả gia công? Hãy liên hệ với Taikan ngay hôm nay để thảo luận về yêu cầu dẫn hướng trong CNC và tìm hiểu kết cấu VMC tốt nhất cho xưởng của bạn.

FAQs

Hỏi 1: Sự khác biệt giữa dẫn hướng hộp và dẫn hướng bi là gì?

Đáp: Dẫn hướng hộp cung cấp độ cứng vững vượt trội cho cắt gọt công suất lớn, trong khi dẫn hướng bi cung cấp độ chính xác tốc độ cao với ma sát thấp hơn.

Hỏi 2: Dẫn hướng bi có phù hợp cho cắt gọt công suất lớn không?

Đáp: Dẫn hướng bi nhạy cảm với rung động và ít phù hợp cho gia công công suất lớn, lực cao. Dẫn hướng hộp được ưu tiên cho các công việc như vậy.

Hỏi 3: Máy CNC có thể sử dụng cả dẫn hướng hộp và dẫn hướng bi không?

Đáp: Có, các cấu hình kết hợp sử dụng dẫn hướng hộp để ổn định trên các trục chịu tải nặng và dẫn hướng bi để đạt tốc độ trên các trục di chuyển nhiều.

Hỏi 4: Dẫn hướng bi trong gia công CNC là gì?

Đáp: Dẫn hướng bi là hệ thống dẫn hướng con lăn đảm bảo chuyển động thẳng mượt mà, chính xác và tốc độ cao cho máy CNC.

Hỏi 5: Lựa chọn dẫn hướng ảnh hưởng đến gia công như thế nào?

Đáp: Nó ảnh hưởng đến độ chính xác, tốc độ, tuổi thọ dao, tiêu thụ năng lượng và tuổi thọ tổng thể của máy.
