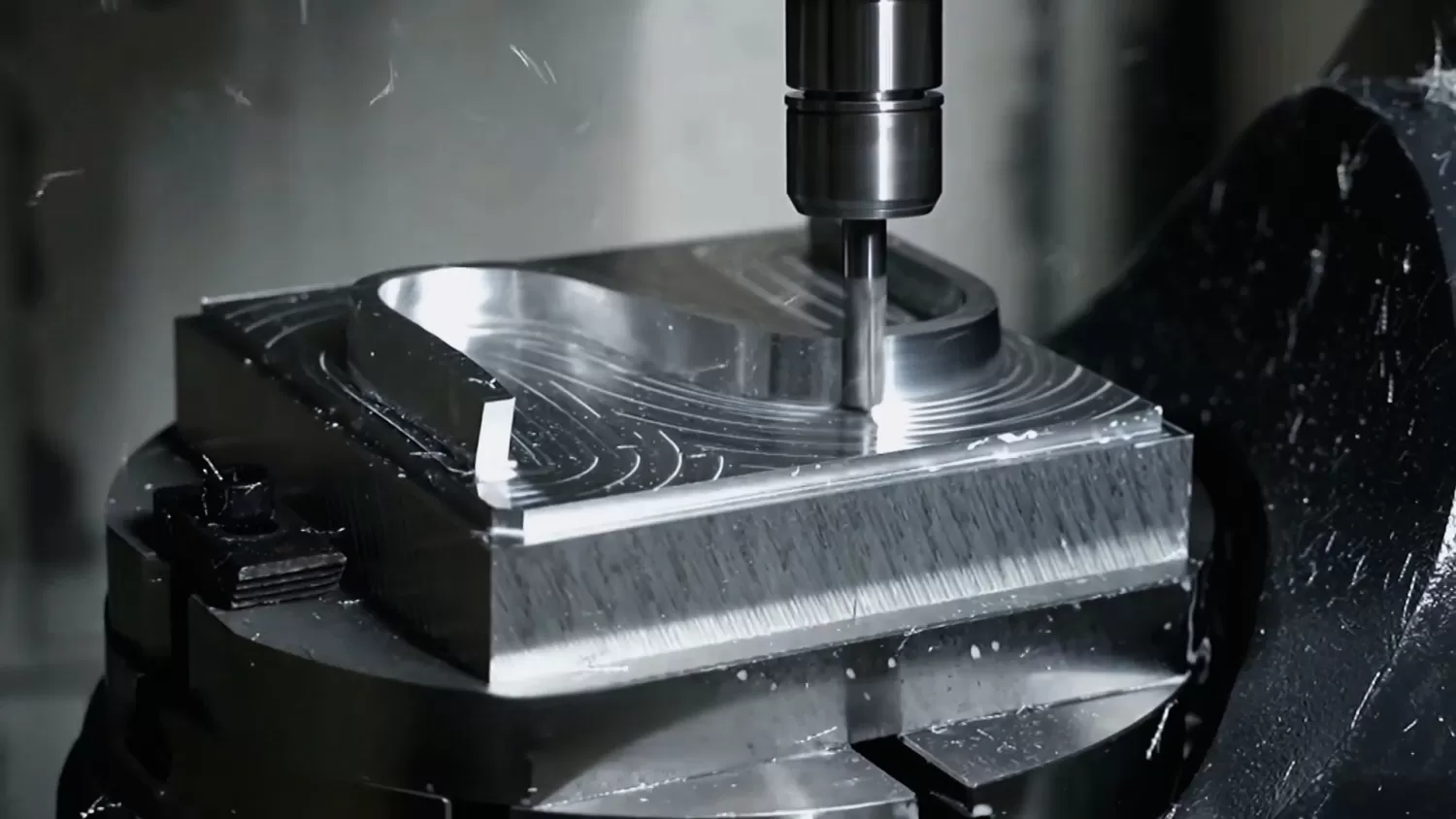

Làm thế nào để cải thiện độ chính xác và độ chuẩn xác trong gia công CNC?

Trong các lĩnh vực đòi hỏi độ chính xác cực cao—như sản xuất thiết bị cao cấp, chế tạo khuôn mẫu chính xác, và hàng không vũ trụ—năng lực gia công ở cấp micron quyết định trực tiếp hiệu suất và tuổi thọ của sản phẩm. Tuy nhiên, độ chính xác cao ổn định không đạt được một cách tình cờ. Đó là một môn kỹ thuật hệ thống bao gồm các đặc tính vốn có của máy công cụ, kiểm soát môi trường nhiệt, chiến lược quá trình cắt, và phản hồi vòng kín trực tuyến. Là một trong những công ty niêm yết hàng đầu, Taikan trình bày có hệ thống các phương pháp chuyên sâu và các thực tiễn kỹ thuật tiên tiến được sử dụng để nâng cao độ chính xác gia công trên tất cả các khía cạnh cốt lõi của độ chính xác.specializing in high-end research, development, and production

cnc machine tool manufacturers

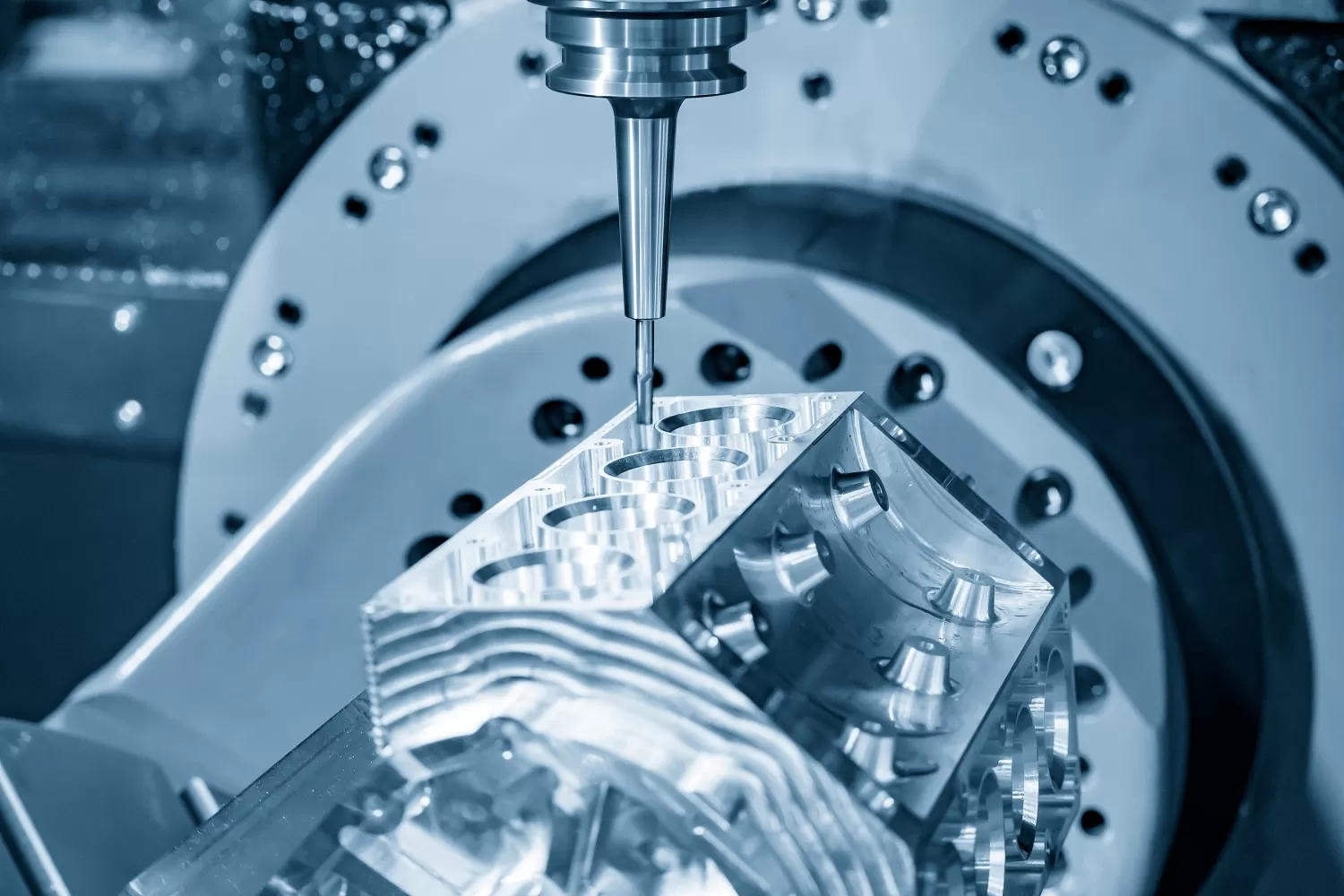

Understanding Machining Accuracy: From Macro Geometry to Micro Surface Integrity

Độ chính xác gia công không chỉ đề cập đến mức độ phù hợp giữa các thông số hình học thực tế của chi tiết và các giá trị thiết kế, mà còn bao gồm độ chính xác kích thước, độ chính xác hình dạng, độ chính xác vị trí, và kết cấu bề mặt hình học vi mô. Trong bối cảnh gia công chính xác, việc theo đuổi độ chính xác vượt ra ngoài sự tuân thủ dung sai đơn thuần, mở rộng đến các chỉ số ngầm định quyết định tuổi thọ sử dụng, chẳng hạn như trạng thái ứng suất dư bề mặt và kiểm soát hư hại dưới bề mặt.

Phân tích chuyên sâu các yếu tố ảnh hưởng đến độ chính xác gia công CNC

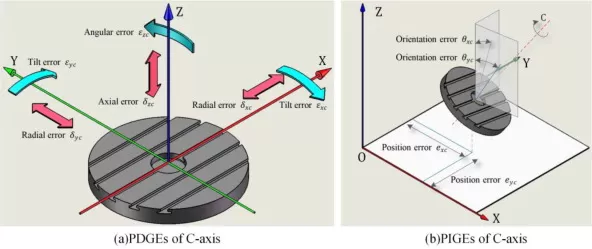

1. Sai số hình học máy công cụ và sai số động học

Độ chính xác hình học của máy công cụ là nền tảng của độ chính xác gia công. Độ thẳng và độ vuông góc của đường dẫn hướng, cũng như độ đảo hướng kính và độ trôi dọc trục của các trục quay, được ánh xạ trực tiếp lên biên dạng chi tiết thông qua chuỗi động học. Nhiều trường hợp lắp đặt cho thấy sau thời gian dài sử dụng và những sự thay đổi nhỏ về nền móng, các chỉ số độ chính xác tĩnh của hầu hếtvertical CNC machinessai lệch đáng kể so với tiêu chuẩn nhà máy, với sự suy giảm độ chính xác chủ yếu do nền móng lắp đặt không ổn định và sự giải phóng ứng suất cấu trúc bên trong. Công nghệ bù sai số thể tích có thể ánh xạ chính xác 21 thành phần sai số hình học của máy công cụ (định vị, độ thẳng, sai số góc của từng trục tuyến tính và độ vuông góc giữa các trục) bằng cách sử dụng giao thoa kế laser và ballbar, và thực hiện hiệu chỉnh vector không gian thời gian thực trong hệ thống CNC. Đây là một phương tiện kỹ thuật cốt lõi để nâng cao độ chính xác nội tại của máy công cụ.

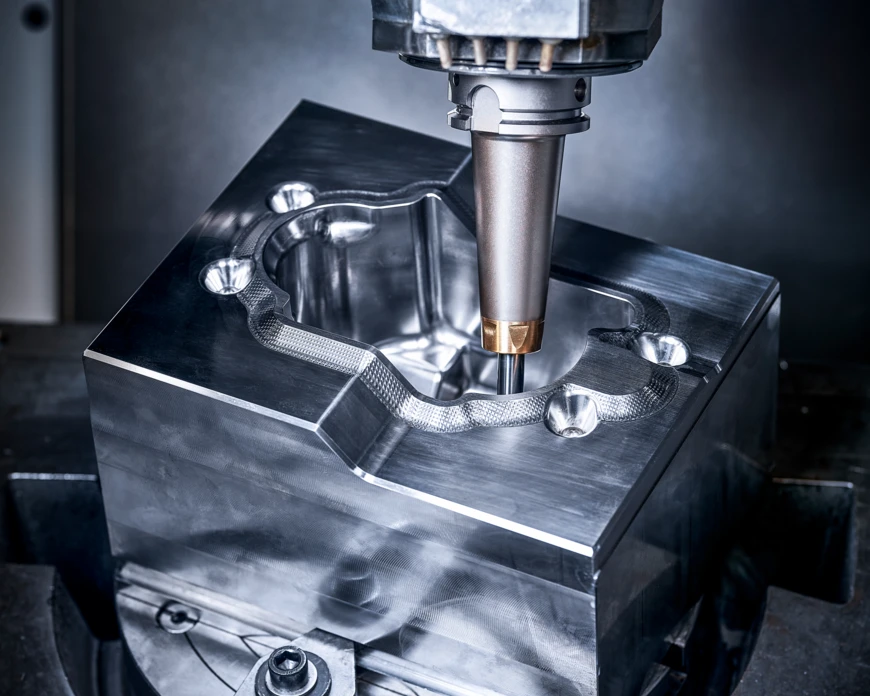

2. Biến dạng nhiệt — Kẻ giết người vô hình của độ chính xác

Dao động nhiệt độ là nguồn sai số khó mô hình hóa chính xác nhất trong gia công chính xác. Nhiệt ma sát từ ổ trục chính, nhiệt khuấy trộn bi trong cụm vít me bi, nhiệt từ vùng cắt, và gradient nhiệt độ môi trường trong xưởng đều gây ra biến dạng nhiệt đàn hồi của cấu trúc máy. Đặc biệt, khi vít me bi bị giãn nở nhiệt dọc trục do tăng nhiệt độ, sự sai lệch trực tiếp giữa chuyển vị thực tế và vị trí được lệnh xảy ra dưới điều khiển vòng kín bán phần, dẫn đến sự trôi dạt kích thước dần dần trong sản xuất hàng loạt. Các giải pháp ổn định nhiệt tiên tiến bao gồm: áp dụng làm mát trục vít lõi rỗng và kiểm soát nhiệt độ dầu tuần hoàn trục chính chính xác, triển khai cảm biến nhiệt độ tại các vị trí cấu trúc quan trọng, và xây dựng các mô hình bù sai số nhiệt thời gian thực để đảm bảo máy duy trì độ ổn định nhiệt ở cấp micron trong suốt quá trình vận hành liên tục kéo dài.

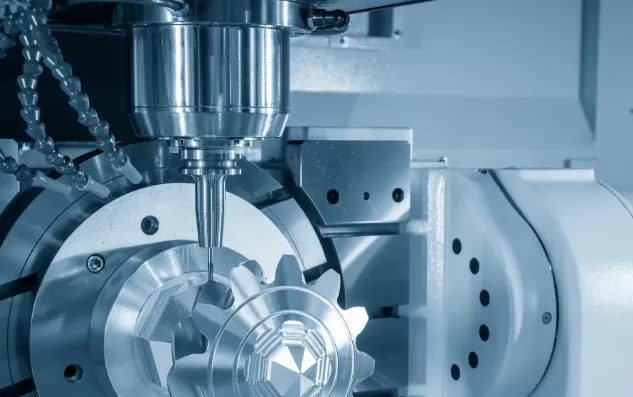

3. Khe hở đảo chiều và Độ trễ động học servo

Khe hở đảo chiều là chuyển động mất mát sinh ra khi hướng của một trục tọa độ thay đổi, do các khe hở cơ khí và biến dạng đàn hồi trong hệ truyền động. Trong hệ thống servo vòng kín bán phần, các khe hở cơ khí phía sau vít me bi nằm ngoài phản hồi vòng vị trí và trực tiếp chuyển thành sai số định vị, tạo ra các đỉnh đảo chiều đặc trưng (quadrant glitches) tại các điểm chuyển góc phần tư của nội suy cung tròn. Áp dụng các tham số bù khe hở đảo chiều của CNC cung cấp sự hiệu chỉnh cơ bản, trong khi các giải pháp cao cấp hướng tới động cơ truyền động trực tiếp hoặc cấu trúc cơ khí với tải trước dẫn động kép để loại bỏ vật lý vùng chết đảo chiều và đảm bảo độ lặp lại hai chiều nghiêm ngặt.

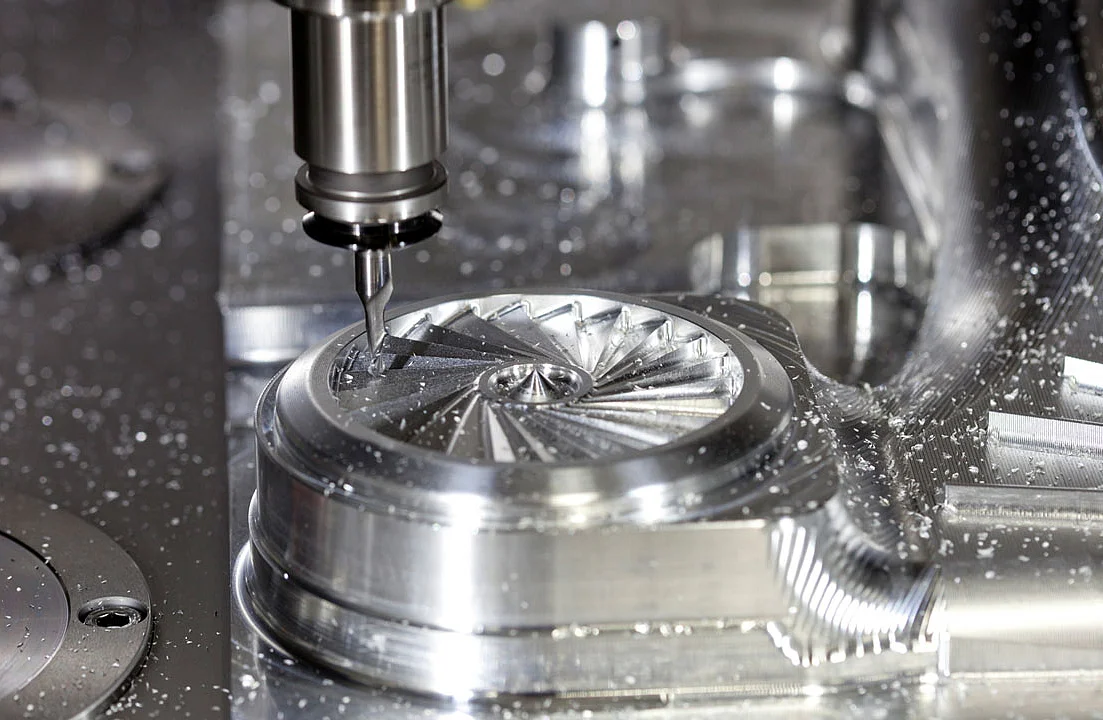

4. Sai số động do độ cứng hệ truyền động không đủ

Độ cứng xoắn của hệ truyền động không chỉ khuếch đại ảnh hưởng của khe hở đảo chiều mà còn làm tăng sai số bám trong quá trình nội suy tốc độ cao, làm trầm trọng thêm các lồi góc phần tư và méo biên dạng trong cắt cung tròn. Tăng cường độ cứng hệ truyền động đòi hỏi sử dụng vít me bi tải trước đai ốc kép, khớp nối có độ cứng xoắn cao, và phối hợp quán tính servo phù hợp để đảm bảo truyền mô-men xoắn lệnh tuyến tính và ngăn chặn độ nhấp nhô bề mặt do rung động vi mô.

Chiến lược và Thực tiễn Quy trình để Cải thiện Độ chính xác Gia công

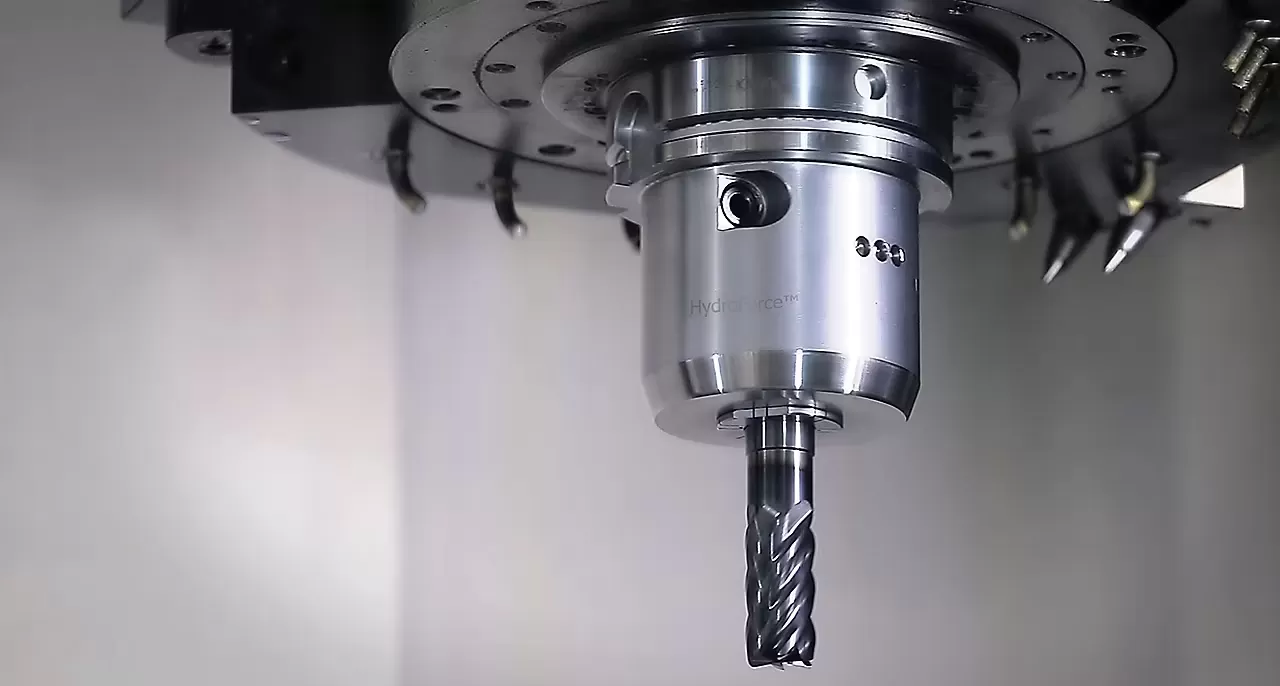

1. Thiết kế tinh chỉnh đường vào và đường ra dao

Cách thức dụng cụ cắt đi vào và rời khỏi chi tiết ảnh hưởng trực tiếp đến vết bề mặt và độ chính xác biên dạng. Nên sử dụng các đường dẫn vào/dẫn ra cung tròn tiếp tuyến để tránh các tác động ứng suất tức thời lên biên dạng. Tốc độ tiến dao khi vào phải được chuyển cấp mịn, chuyển từ lớp cắt này sang lớp cắt khác mà không có các khoảng dừng đột ngột tạo ra vết dừng. Đồng thời, áp dụng chiến lược đường chạy tải cắt không đổi (với kiểm soát tốc độ bề mặt không đổi cho tiện và tốc độ tiến thích ứng cho phay) giữ cho lực cắt ổn định và tránh được độ lệch dao do các thay đổi đột ngột.

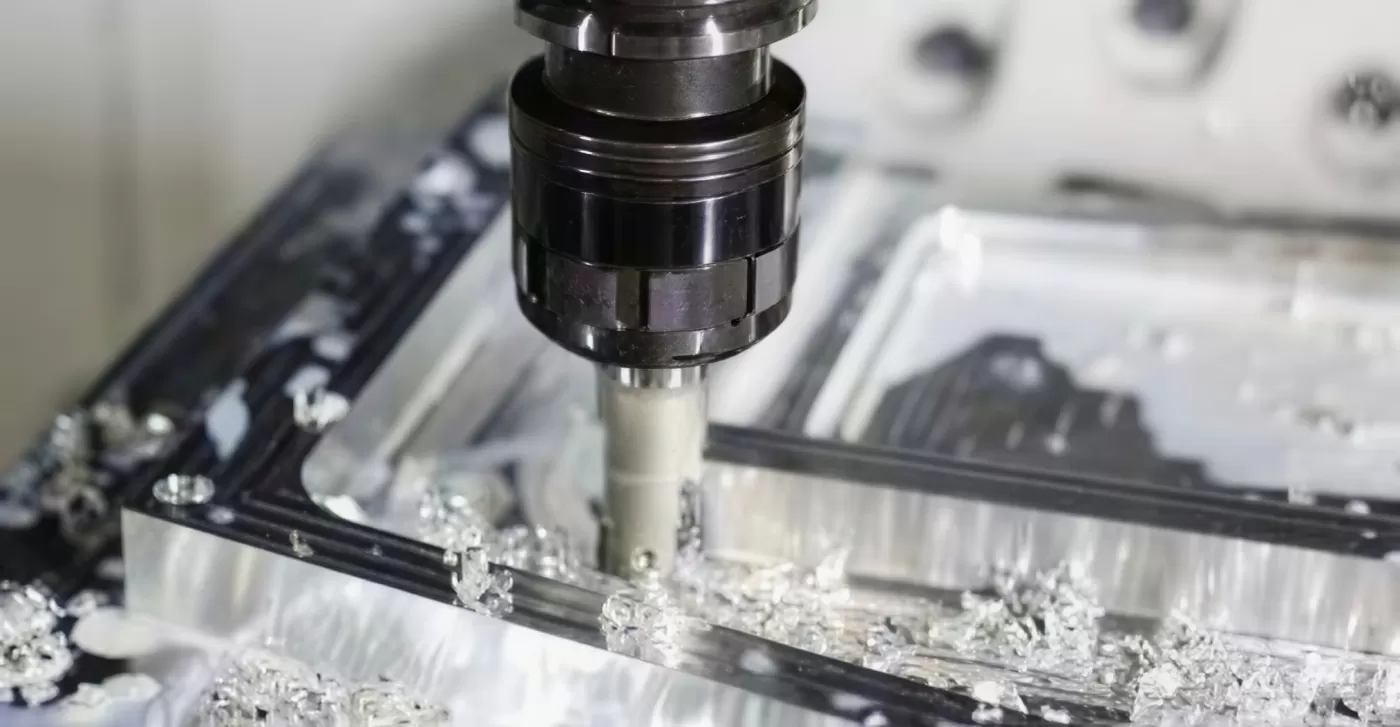

2. Lựa chọn Khoa học Phương pháp và Chiến lược Cắt

Trong gia công tinh, phay thuận nên là phương pháp phay được ưu tiên, vì nó hướng lực cắt về phía bàn máy, giảm rung động, và mang lại chất lượng bề mặt vượt trội. Đối với tiện trục, lý tưởng nhất là một dao duy nhất hoàn thành tất cả các đặc điểm biên dạng liên tục (đường kính ngoài, mặt đầu, và các chuyển tiếp cung tròn) để loại bỏ các vết nối. Đối với các bề mặt không liên tục, phải tuân theo trình tự tiện từ ngoài vào trong để tránh các bậc hình học cục bộ do giao thoa dao. Khi gia công bề mặt cung tròn, chọn bán kính mũi dao nhỏ hơn giúp ngăn chặn hiệu quả lực cắt hướng kính và cải thiện độ chính xác biên dạng.

3. Ứng dụng Dụng cụ Chính xác Hiệu suất Cao và Hệ thống Kẹp Dụng cụ

Dụng cụ cắt là khâu thực thi cuối cùng trong sản xuất chính xác. Sử dụng mảnh dao phủ các-bua, CBN, hoặc gốm tiên tiến giúp giảm đáng kể lực cắt và nhiệt. Quan trọng không kém là giao diện kết nối dụng cụ với máy: các bộ kẹp co nhiệt và thủy lực cung cấp độ đảo hướng kính kẹp ≤3 μm, và kết hợp với giao diện côn có độ cứng cao, đảm bảo độ đồng tâm dụng cụ ổn định ở tốc độ quay cao. Đây là điều kiện tiên quyết thiết yếu để đạt được phay gương và khoan lỗ chính xác cao.

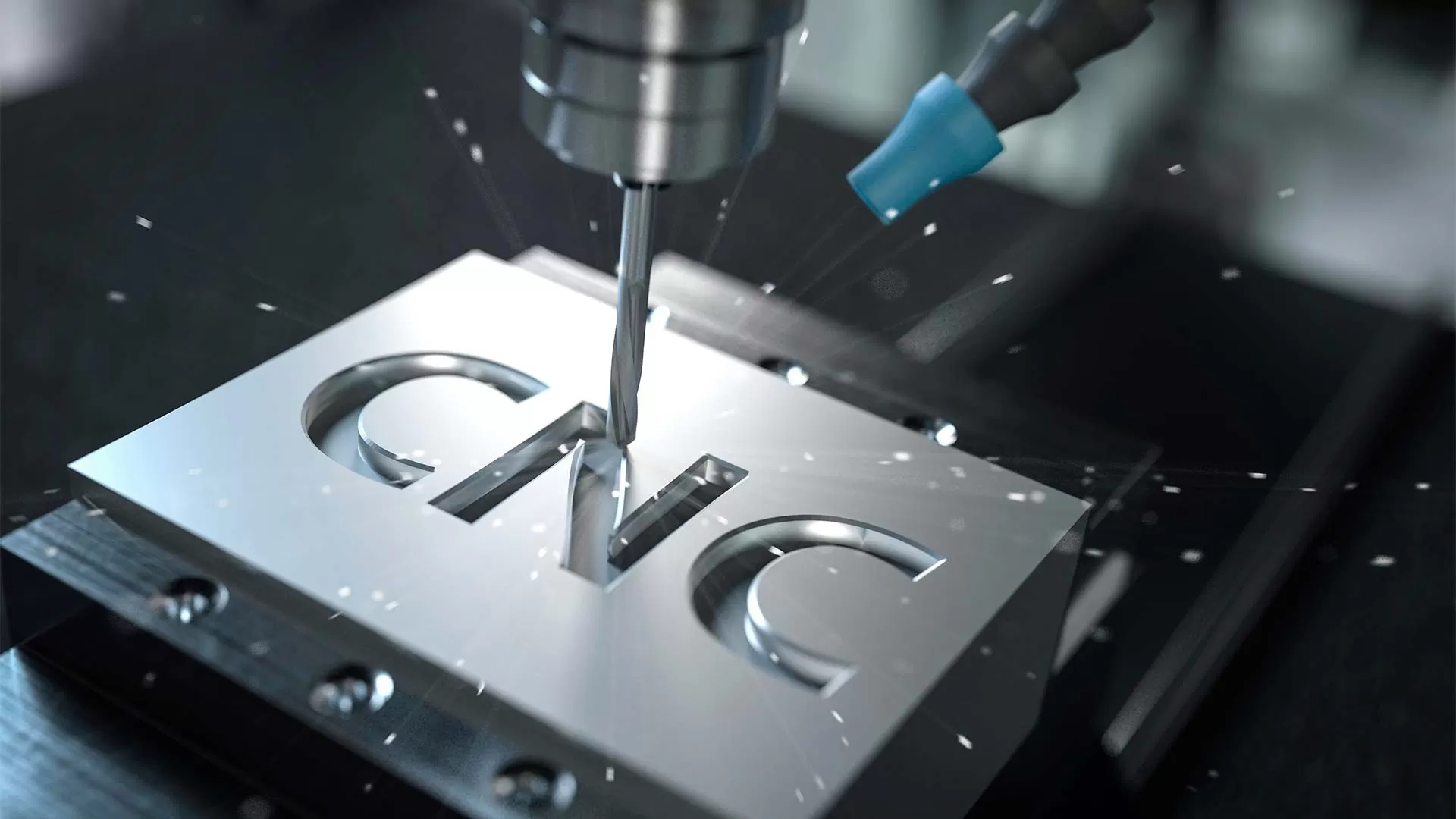

4. Tích hợp Hệ thống Đo dò Trên Máy và Đo dao Tự động

Vòng kín kỹ thuật số là bước nhảy vọt để đạt được sản xuất chính xác ổn định. Bằng cách tích hợp sâu hệ thống đo dò trên máy vàoTaikan machine tools, việc căn chỉnh gốc chi tiết tự động và thiết lập hệ tọa độ chính xác trở nên khả thi, cùng với kiểm tra trong quá trình các đặc điểm quan trọng để phát hiện trôi kích thước thời gian thực và tự động cập nhật hệ tọa độ hoặc bù dao. Đầu dò đo dao tự động phối hợp nhanh chóng đo chiều dài và đường kính dao, phát hiện gãy dao, và xây dựng hệ thống quản lý tham số dao vòng kín, giảm đáng kể thời gian không cắt và loại bỏ phế phẩm.

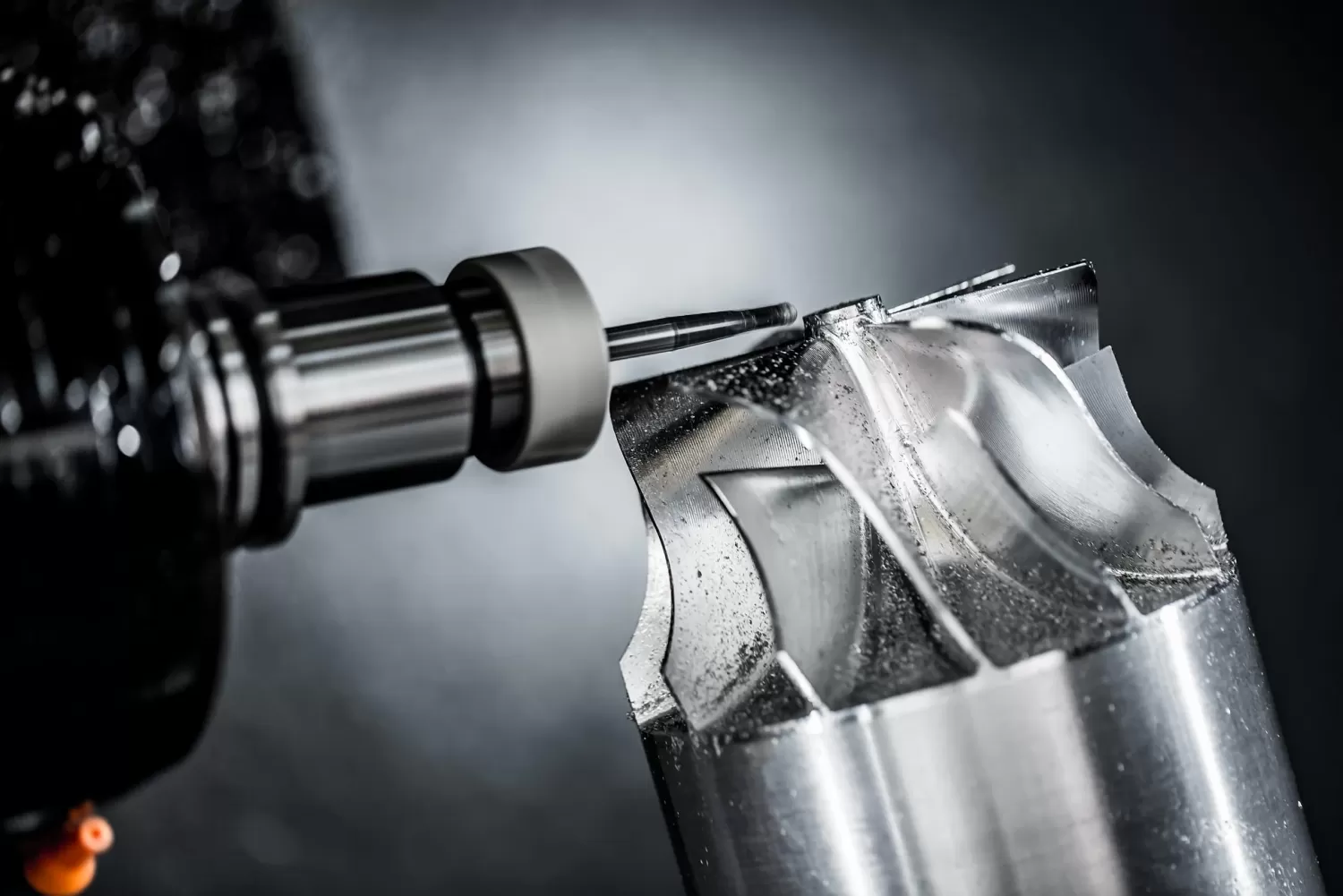

5. Tối ưu Độ chính xác thông qua Lập trình Vượt trội

Chương trình CNC không chỉ điều khiển chuyển động mà còn mang chiến lược độ chính xác. Lập trình CAM xuất sắc nên sử dụng các kỹ thuật sau:

• Nội suy Mịn và Điều khiển Nhìn trước: Thông qua khớp đường cong NURBS, kết hợp với số lượng lớn khối lệnh nhìn trước CNC, gia tốc và độ giật bị hạn chế để tránh cắt vát góc và rung động máy.

• Giảm tốc Góc thông minh: Tự động tối ưu tốc độ tiến tại các chuyển tiếp sắc nét để duy trì biên dạng sạch sẽ và chính xác.

• Tích hợp Chương trình Macro và Đầu dò: Viết các chương trình macro để gọi đầu dò kiểm tra tuần tự các đặc điểm và tự động áp dụng bù dao dựa trên sai số đo được cho phép gia công thích ứng, nhờ đó nâng cao đáng kể chỉ số năng lực quá trình (Cpk).

Kết luận

Việc cải thiện độ chính xác gia công CNC đã phát triển từ trọng tâm duy nhất là độ chính xác tĩnh sang một kỹ thuật hệ thống đa chiều tích hợp phân tích ghép nối cơ-điện-nhiệt, phối hợp độ cứng hệ thống quy trình, đo vòng kín trực tuyến, và bù thông minh. Là một nhà sản xuất máy công cụ CNC cao cấp, Taikan luôn tận tâm tích hợp sâu các quy trình sản xuất chính xác với các công nghệ đo lường thông minh, cung cấp cho người dùng toàn cầu các giải pháp độ chính xác hoàn chỉnh — từ máy công cụ đến chi tiết thành phẩm — và trao quyền cho ngành sản xuất đạt được bước nhảy quyết định từ hàng chục micron đến độ chính xác cấp micron thực sự.

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
