Top 8 Lỗi Thường Gặp Ở Máy CNC và Cách Khắc Phục

Trong thế giới sản xuất cơ khí tự động hóa cao, sự vận hành ổn định của Máy công cụ CNC (Điều khiển số bằng máy tính) là yếu tố trực tiếp quyết định sản lượng và độ chính xác gia công. Khi ngành công nghiệp chuyển dịch theo hướng Sản xuất thông minh, chẩn đoán lỗi thiết bị đang tiến hóa từ "bảo trì phản ứng" truyền thống sang "bảo trì dự đoán" dựa trên dữ liệu.

Đối với các kỹ sư dịch vụ hiện trường và quản lý phân xưởng, khi gặp mã báo động hoặc bất thường gia công, việc này đòi hỏi không chỉ là sửa chữa nhanh; mà còn cần hiểu rõ cơ chế cơ bản. Bài viết này cung cấpphân tích nguyên nhân gốc rễvề tám lỗi phổ biến của máy công cụ CNC. Chúng ta sẽ khám phá nguyên nhân gốc rễ, logic chẩn đoán và giải pháp hệ thống để giúp doanh nghiệp tối đa hóa Hiệu suất Thiết bị Tổng thể (OEE).

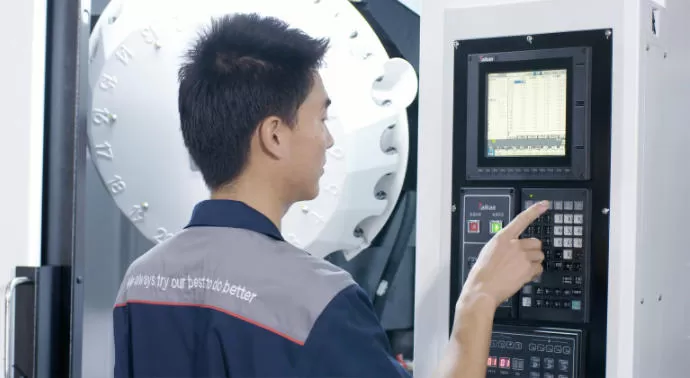

1. Lỗi Hệ thống CNC: Chẩn đoán Kết hợp Phần cứng và Phần mềm

Cơ chế Lỗi:
Hệ thống CNC là "bộ não" của máy. Hiện tượng treo hệ thống hoặc màn hình đen thường do mạch watchdog timer phần cứng kích hoạt, logic phần mềm hệ thống bị hỏng, hoặc mất tham số quan trọng. Hiển thị mã báo động là chức năng tự chẩn đoán của hệ thống nhận diện một bất thường cụ thể.

Chẩn đoán Chuyên sâu & Giải pháp:

• Mức Phần cứng:Đầu tiên, kiểm tra độ ổn định của nguồn cấp điện (DC 5V/24V) đến khối NCU hoặc PCU. Biến động điện áp có thể gây ra hoạt động thất thường của CPU. Nếu lỗi vẫn tồn tại sau khi khởi động lại, kiểm tra điện áp pin bo mạch chủ; điện áp thấp có thể dẫn đến mất tham số trong SRAM (Bộ nhớ Truy cập Ngẫu nhiên Tĩnh).

• Phần mềm & Tham số:Đối với lỗi khởi động hệ thống, cân nhắc thực hiện "total clear" hoặc khởi tạo (ví dụ: reset NCK trên bộ điều khiển Siemens hoặc xóa PSRAM trên FANUC). Để khắc phục báo động giả, sử dụng chức năng giám sát sơ đồ thang PLC (Bộ điều khiển Logic Khả trình). Theo dõi trạng thái tín hiệu (qua bảng trạng thái giao diện I/O) cho phép định vị nhanh cảm biến đầu vào hoặc cơ cấu chấp hành bên ngoài bị lỗi.

• Hiểu biết Ngành:Các hệ thống CNC cao cấp hiện đại tích hợp chẩn đoán từ xa. Bằng cách giám sát nhật ký hệ thống theo thời gian thực qua Mạng lưới Công nghiệp Kết nối Vạn vật (IIoT), kỹ thuật viên có thể thực hiện điều chỉnh tham số từ xa và vá lỗ hổng.

2. Lỗi Trục chính: Phân tích Rung động và Tối ưu Truyền động

Cơ chế Lỗi:
Là lõi công suất của máy, rung động bất thường của trục chính thường bắt nguồn từ mất cân bằng cơ học (ví dụ: cân bằng động kém của dụng cụ/đầu kẹp), mòn vòng bi (dẫn đến tăng khe hở), hoặc mất lực căng trong các thành phần truyền động (dây đai/bánh răng). Tốc độ không ổn định thường liên quan đến tham số vòng tốc độ không chính xác trong bộ điều khiển servo hoặc nhiễu tín hiệu phản hồi từ bộ mã hóa.

Chẩn đoán Chuyên sâu & Giải pháp:

• Chẩn đoán Cơ khí:Sử dụng máy phân tích rung động để phát hiện tần số đặc trưng của vòng bi trục chính, phân biệt giữa bôi trơn kém (rung tần số cao) và mỏi rãnh vòng bi (va đập tần số thấp). Đối với truyền động đai, kiểm tra lực căng theo thông số kỹ thuật của nhà sản xuất bằng máy đo lực căng.

• Chẩn đoán Điện:Đối với dao động tốc độ, tập trung vào cáp phản hồi bộ mã hóa. Đảm bảo cáp sử dụng dây xoắn đôi có vỏ bọc và có dây nối đất riêng để chống nhiễu. Thực hiện chức năng "Tự động điều chỉnh" trên bộ điều khiển để tối ưu tham số PID của các vòng tốc độ và dòng điện, khớp hoàn hảo đặc tính động cơ với tải cơ khí.

• Tầm Quan trọng của Bảo trì:Đối với trục chính tích hợp động cơ, tuân thủ nghiêm ngặt loại dầu bôi trơn và khoảng thời gian bôi trơn lại theo quy định. Bôi trơn quá nhiều có thể gây hại như bôi trơn thiếu, dẫn đến tản nhiệt kém và kẹt.




3. Lỗi Hệ thống Truyền động Tiến dao: Bù Khe hở và Khớp Servo

Cơ chế Lỗi:
Hiện tượng "stick-slip" trục (chuyển động giật cục) cơ bản là do sự khác biệt lớn giữa hệ số ma sát tĩnh và động, hoặc độ cứng hệ thống servo không đủ cho độ ổn định tốc độ thấp. Không chính xác định vị thường liên quan đến mòn trong cơ cấu truyền dẫn cơ khí (ví dụ: giảm tải trước vít me bi, khớp nối lỏng) hoặc sai số theo dõi trong hệ servo được đặt không phù hợp.

Chẩn đoán Chuyên sâu & Giải pháp:

• Bù Cơ khí: Thường xuyên kiểm tra độ chính xác định vị và độ lặp lại bằng giao thoa kế laser. Bù vùng chết đảo chiều bằng cách nhập giá trị đo được qua tham số "Bù Khe hở" của CNC. Nếu khe hở quá lớn (thường > 0.02-0.03 mm), kiểm tra tải trước đai ốc vít me bi hoặc thay thế các thành phần bị mòn.

• Tối ưu Servo: Trong trường hợp báo động vượt hành trình, ngoài việc phục hồi thủ công, kiểm tra tham số giới hạn mềm (ví dụ: tham số FANUC 1320/1321) và độ tin cậy của công tắc giới hạn phần cứng.

• Bảo trì Chính xác: Trên máy hạng nặng, kiểm tra chức năng hệ thống bôi trơn đường dẫn hướng. Lỗi bôi trơn phá hủy trực tiếp màng dầu trên bề mặt trượt, gây ra stick-slip và mòn sớm.

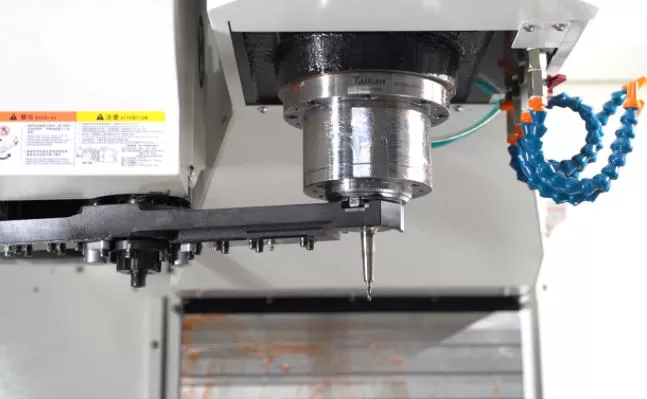

4. Lỗi Hệ thống Thay Dao: Phân tích Logic Luồng Tín hiệu và Liên kết Cơ khí

Máy công cụ CNC
Lỗi Hệ thống Thay dao Tự động (ATC) trongCơ chế Lỗi:thường bắt nguồn từ sự tương tác phức tạp giữa các vấn đề cơ khí và điện. Không kẹp được dụng cụ thường là do lò xo đĩa trong cơ cấu thanh kéo bị mỏi hoặc hành trình xi-lanh nhả kẹp không đủ. Trong khi đó, kẹt trong quá trình thay dao là do tín hiệu khóa liên động không chính xác làm gián đoạn các thao tác tuần tự như nghiêng ổ chứa và quay hoặc duỗi tay thao tác.

Chẩn đoán Chuyên sâu & Giải pháp:

• Logic Khí nén/Thủy lực: Kiểm tra công tắc áp suất trong hệ thống khí nén có được kích hoạt đúng không. Kiểm tra lõi van điện từ thủy lực có bị kẹt không. Đối với thanh kéo thủy lực, kiểm tra mức dầu và phớt làm kín xem có rò rỉ bên trong làm giảm lực kẹp không.

• Khóa liên động Tín hiệu: Sử dụng màn hình trạng thái PLC để giám sát trình tự thay dao. Trong trường hợp rơi dụng cụ, ưu tiên kiểm tra cảm biến vị trí tay thao tác (ví dụ: công tắc từ hoặc tiệm cận) xem có tín hiệu bị hỏng hoặc trễ không. Xác minh rằng định hướng trục chính chính xác và nhất quán.

• Căn chỉnh Chính xác: Căn chỉnh giữa tay thao tác, ổ chứa dao và trục chính phải được duy trì ở mức dung sai micron. Sử dụng dao chuẩn hoặc đồng hồ so để hiệu chuẩn chính xác gốc tay thao tác.

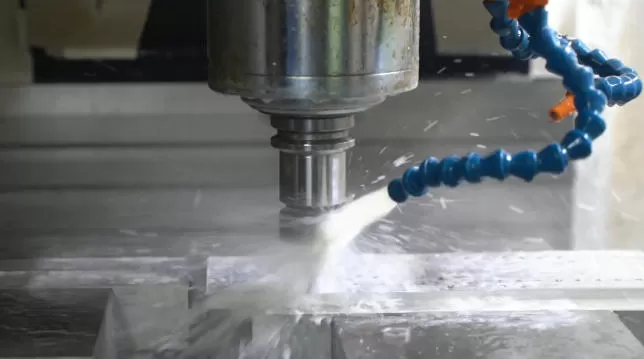

5. Lỗi Hệ thống Làm mát: Giám sát Lưu lượng và Lọc

Cơ chế Lỗi:
Lỗi hệ thống làm mát thường bắt nguồn từ "tắc nghẽn". Phoi (mảnh vụn) tích tụ trong dung dịch làm mát có thể tắc nghẽn đường ống hoặc làm hỏng cánh bơm. Nhảy rơ-le quá tải động cơ thường do bơm bị kẹt hoặc mất pha nguồn điện.

Chẩn đoán Chuyên sâu & Giải pháp:

• Kiểm tra Điện: Đo điện trở ba pha của động cơ bơm dung dịch làm mát xem có cân bằng không và kiểm tra điện trở cách điện. Đối với bơm không khởi động, ngoài kiểm tra nguồn chính, đảm bảo rơ-le nhiệt chưa nhảy và cần reset.

• Quản lý Chất lỏng: Bước đầu tiên là vệ sinh thùng dung dịch làm mát và thay/làm sạch bộ lọc. Đối với rò rỉ đường ống, xác định xem do khớp nối lỏng hay ống mềm bị xuống cấp do ăn mòn bởi dung dịch làm mát. Triển khai công tắc mức và cảm biến lưu lượng để giám sát thời gian thực ngăn chặn cháy phôi do thiếu dung dịch làm mát.

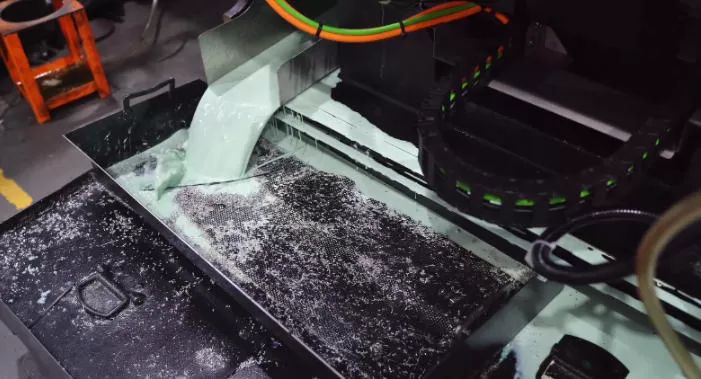

6. Lỗi Băng tải Phoi: Quá tải Mô-men và Kẹt Cơ khí

Cơ chế Lỗi:
Băng tải phoi (thường là loại bản lề hoặc trục vít) hỏng khi động cơ không chạy (vấn đề nguồn/điện) hoặc khi phoi không được thải ra hiệu quả (quá tải cơ khí). Quá tải này thường do lượng cắt quá lớn hoặc xích trật đường ray và kẹt do lực căng không phù hợp.

Chẩn đoán Chuyên sâu & Giải pháp:

• Xử lý Quá tải:Khi có báo động băng tải, trước tiên dọn sạch phoi tích tụ ở đầu vào và đầu ra. Xoay trục động cơ (hoặc khớp nối) bằng tay để xác định xem cơ cấu có bị kẹt cơ khí không.

• Bảo trì Cơ khí:Kiểm tra độ mòn của dây bản lề và điều chỉnh lực căng xích theo hướng dẫn sử dụng (ví dụ: một sốmáy cnc vmcquy định độ chùng dây là 6–10 mm). Quá tải thường xuyên có thể làm đứt cầu chì động cơ truyền động hoặc hỏng bộ giới hạn mô-men.

• Tích hợp Tự động hóa:Lập trình cho băng tải chạy ngắt quãng đồng bộ với chu kỳ gia công, ngăn chặn lượng phoi lớn đột ngột có thể quá tải hệ thống.

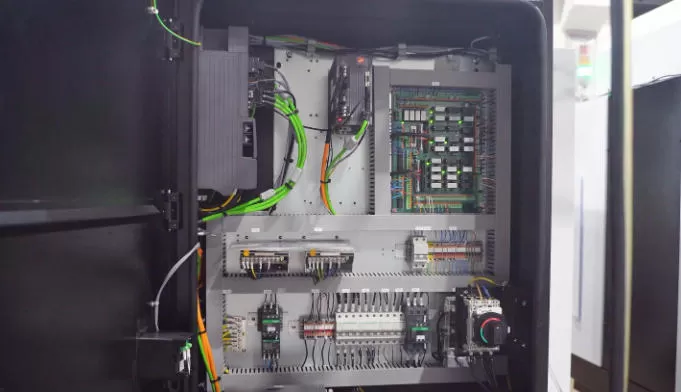

7. Lỗi Hệ thống Điện: Khử nhiễu và Lão hóa Linh kiện

Cơ chế Lỗi:
Lỗi điện thường là ngẫu nhiên nhất. Tiếp điểm công tắc tơ bị rỗ dẫn đến mạch gián đoạn, trong khi cuộn dây rơ-le hỏng có thể khiến mạch điều khiển ngừng hoạt động. Ngoài lỗi linh kiện, Nhiễu Điện từ (EMI) là thủ phạm lớn, thường làm hỏng tín hiệu bộ mã hóa và gây ra "giật" trục hoặc trôi vị trí.

Chẩn đoán Chuyên sâu & Giải pháp:

• Kiểm tra Mức Linh kiện:Sử dụng đồng hồ vạn năng để đo điện áp rơi trên tiếp điểm nhằm kiểm tra điện trở quá mức. Đối với nguồn cấp kiểu chuyển mạch, đo điện áp đầu ra xem có độ gợn quá mức không.

• Biện pháp Chống nhiễu:Tuân thủ nghiêm ngặt thực hành đấu dây tách biệt cáp tín hiệu với cáp nguồn. Đối với các bộ truyền động (VFD) gây nhiễu, lắp bộ lọc EMC trên đầu vào nguồn và đảm bảo điện trở nối đất của máy nhỏ hơn 1 Ω.

• Giám sát Dự đoán:Sử dụng kỹ thuật đo nhiệt hồng ngoại để quét tủ điện có thể xác định hiệu quả các "điểm nóng" do kết nối kém hoặc linh kiện hỏng trước khi chúng gây ra ngừng máy.




8. Lỗi Độ Chính xác: Bù Sai số Hình học và Nhiệt

(giãn nở trục chính, giãn nở nhiệt vít me bi).
Không đạt dung sai chi tiết là vấn đề phức tạp, đa chiều. Nó có thể bắt nguồn từmất độ chính xác hình học(ví dụ: thay đổi độ thăng bằng máy, độ thẳng đường dẫn hướng bị mòn),độ uốn hệ thống quá trình(độ dịch chuyển dụng cụ/phôi),sai số nhiệthoặc

Chẩn đoán Chuyên sâu & Giải pháp:

• Hiệu chuẩn Hình học: Sử dụng thước nivô điện tử và giao thoa kế laser để kiểm tra độ chính xác hình học cơ bản (ví dụ: độ phẳng bàn máy, độ vuông góc trục chính với các trục). Nếu ngoài dung sai, hành động khắc phục từ cạo chính xác đến điều chỉnh chân đế máy.

• Bù Nhiệt: Đối với sự trôi kích thước trong quá trình sản xuất dài, triển khai bù sai số nhiệt. Việc này bao gồm đặt cảm biến nhiệt độ (ví dụ: RTD PT100) tại các điểm chính, tạo mô hình biến dạng nhiệt (ví dụ: sử dụng mạng nơ-ron), và để hệ thống CNC bù chuyển động trục theo thời gian thực.

• Tối ưu Quy trình: Kiểm tra độ mòn dụng cụ (có thể giám sát qua tải trục chính), và xác minh rằng tham số cắt (tốc độ, bước tiến, chiều sâu cắt) là tối ưu để ngăn rung động hoặc biến dạng do quá trình.




9. Kết luận

Bối cảnh chẩn đoán lỗi máy CNC đang thực sự bước vào kỷ nguyên mới dựa trên dữ liệu. Bằng cách kết hợp hiểu biết sâu sắc vềcơ chế vật lývới cáckỹ thuật xử lý tín hiệutiên tiến (như phân tích rung động và phân tích chữ ký dòng điện động cơ), các kỹ sư không chỉ có thể giải quyết nhanh hơn các vấn đề hiện tại mà còn dự đoán và ngăn ngừa những vấn đề trong tương lai thông qua giám sát tình trạng liên tục. Nắm vững logic chẩn đoán được nêu trên là bước tiến quan trọng trong hành trình tiến hóa từ "kỹ thuật viên bảo trì" thành "người quản lý sức khỏe máy công cụ".
