Hướng dẫn mua máy CNC 5 trục: Cách chọn giải pháp phù hợp cho sản xuất chính xác

Trong sản xuất chính xác hiện đại, nhu cầu về hình học phức tạp, dung sai chặt chẽ hơn và chu kỳ sản xuất nhanh hơn liên tục tăng. Các ngành công nghiệp như điện tử tiêu dùng (3C), xe năng lượng mới, hàng không vũ trụ và thiết bị truyền thông 5G đòi hỏi các chi tiết có hình dạng phức tạp và độ chính xác cực cao.

Máy 3 trục truyền thống thường gặp khó khăn trong việc đáp ứng hiệu quả các yêu cầu này. Do đó, gia công CNC 5 trục đã trở thành yếu tố thiết yếu cho các nhà sản xuất muốn cải thiện năng suất, giảm thiểu số lần gá đặt và nâng cao độ chính xác gia công.

Đối với các nhà sản xuất, nhà phân phối và quản lý mua hàng toàn cầu, việc lựa chọn máy CNC 5 trục phù hợp là một khoản đầu tư chiến lược. Hướng dẫn này sẽ tìm hiểu cách thức hoạt động của gia công 5 trục, những ưu điểm của nó và các yếu tố chính cần cân nhắc khi chọn giải pháp tốt nhất cho nhu cầu sản xuất của bạn.

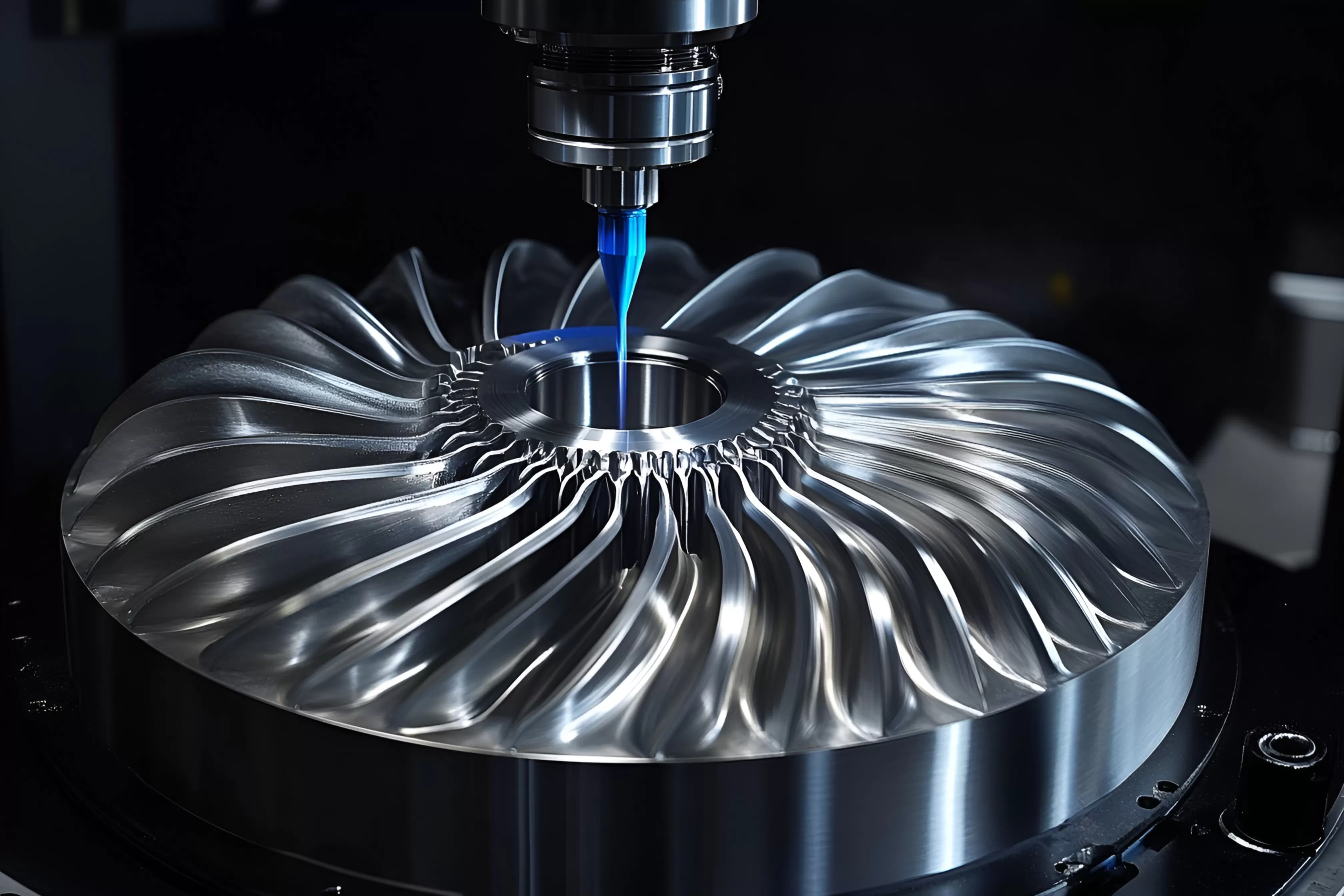

Tại sao gia công CNC 5 trục trở thành tiêu chuẩn công nghiệp cho các chi tiết phức tạp?

Khi thiết kế sản phẩm ngày càng tinh vi, các nhà sản xuất phải tạo ra các chi tiết có bề mặt cong, hốc sâu và các tính năng đa góc. Gia công truyền thống thường yêu cầu nhiều lần gá đặt để tiếp cận các mặt khác nhau của phôi, làm tăng thời gian sản xuất và gây ra sai số định vị. MộtMáy CNC 5 trụcgiải quyết thách thức này bằng cách cho phép dụng cụ cắt hoặc phôi di chuyển đồng thời trên năm trục khác nhau. Khả năng này cho phép gia công từ hầu hết mọi góc độ chỉ trong một lần gá đặt. Theo Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME), gia công đa trục cải thiện đáng kể độ chính xác sản xuất và giảm lỗi do phải định vị lại phôi nhiều lần. (Nguồn: ASME – Gia công 5 trục là gì) Các nhà sản xuất áp dụng gia công 5 trục có thể đạt được sự tự do thiết kế cao hơn, năng suất cải thiện và độ chính xác gia công cao hơn so với các phương pháp gia công truyền thống.

Tìm hiểu về máy CNC 5 trục

MộtMáy CNC 5 trụchoạt động sử dụng năm trục chuyển động: ba trục tuyến tính (X, Y và Z) kết hợp với hai trục quay. Những chuyển động quay bổ sung này cho phép dụng cụ cắt tiếp cận phôi từ nhiều hướng, giúp gia công các hình học phức tạp và các chi tiết nhiều mặt chỉ trong một lần gá đặt. So với gia công 3 trục truyền thống, khả năng đa hướng này giảm đáng kể lỗi định vị lại và cải thiện độ chính xác gia công, đặc biệt khi sản xuất các chi tiết có bề mặt cong, hốc sâu hoặc góc phức tạp.

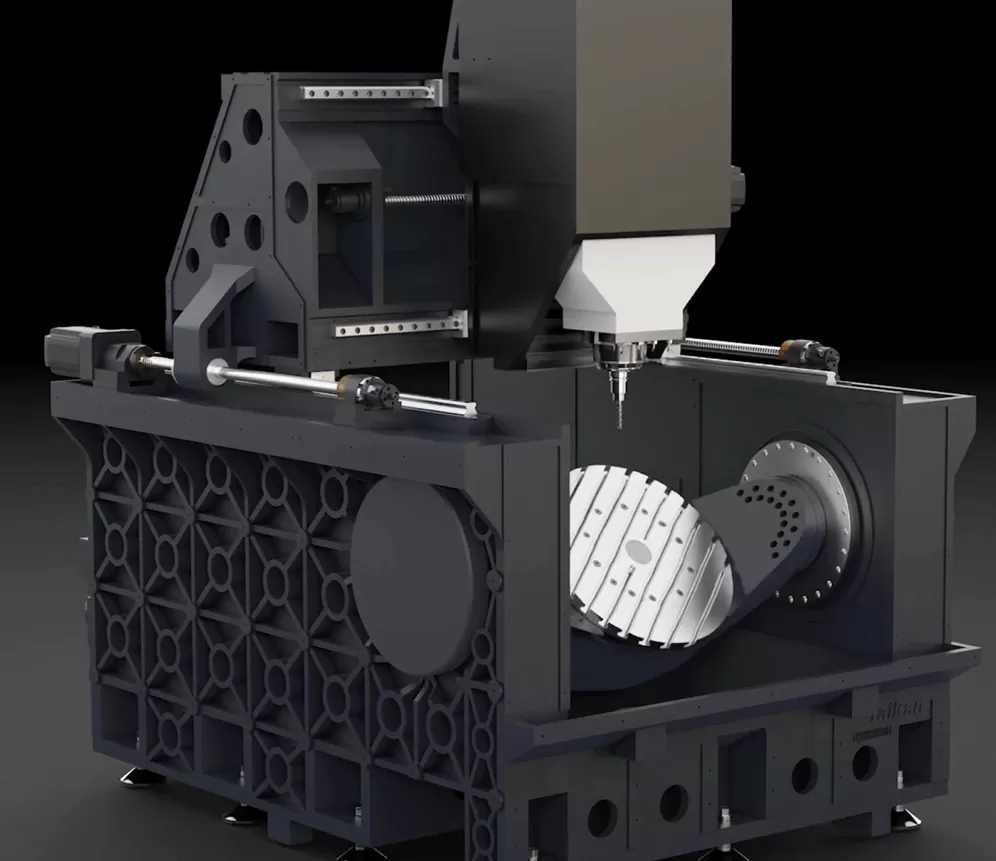

Các cấu hình máy 5 trục phổ biến

Các cấu trúc máy khác nhau được thiết kế để đáp ứng các yêu cầu gia công khác nhau. Các cấu hình phổ biến nhất bao gồm:

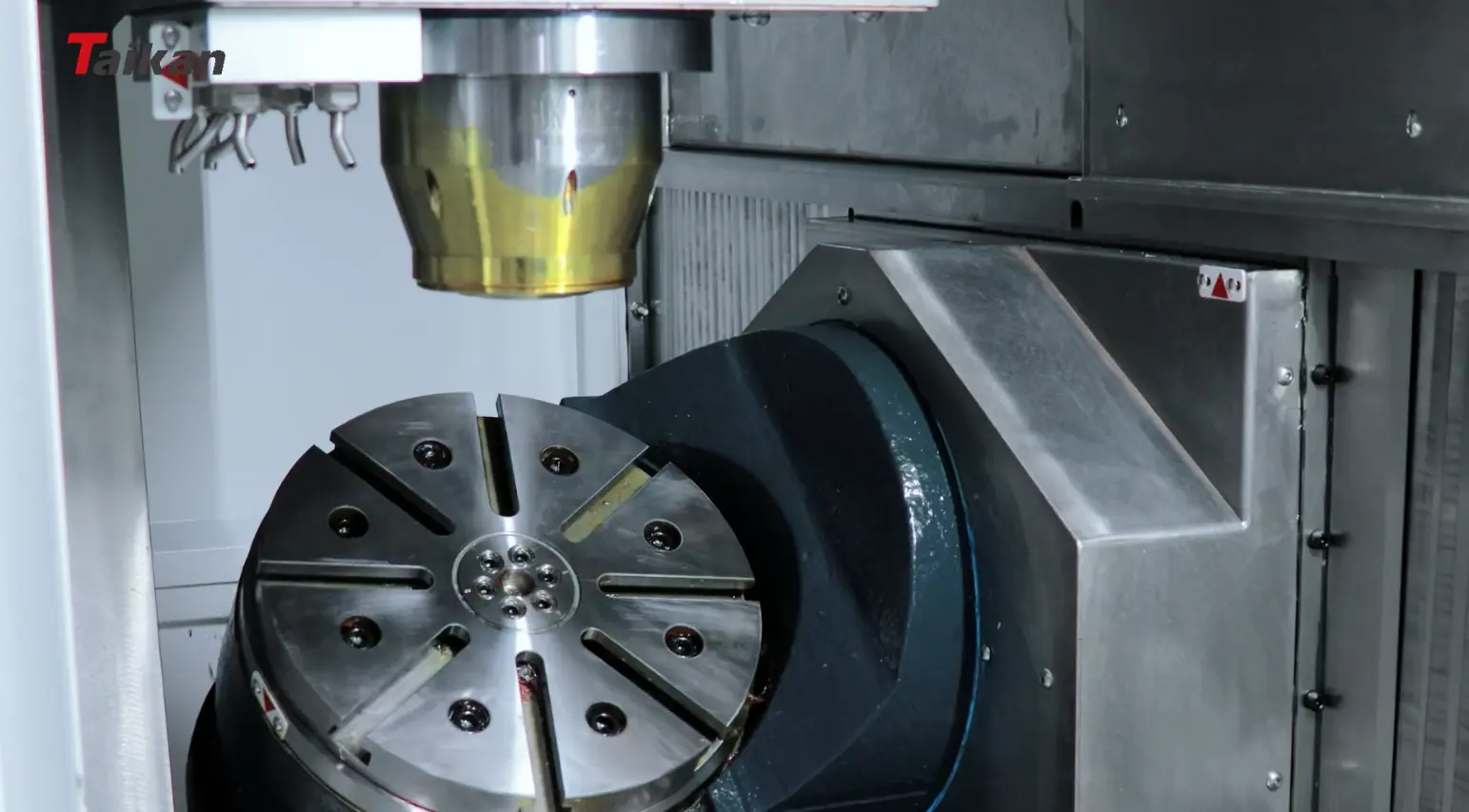

• Máy kiểu trục quay (trunnion)
  Trong cấu hình này, bàn máy xoay và nghiêng trong khi trục chính cố định. Máy kiểu trục quay được sử dụng rộng rãi để gia công chính xác cao các chi tiết có kích thước vừa và nhỏ, đặc biệt trong sản xuất khuôn mẫu chính xác và hàng không vũ trụ.

• Máy kiểu đầu xoay
  Ở đây, đầu trục chính thực hiện các chuyển động quay. Thiết kế này mang lại sự linh hoạt hơn khi gia công các phôi lớn hoặc cao, phù hợp cho các chi tiết kết cấu phức tạp.

• Máy kiểu giàn (gantry)


Trung tâm gia công 5 trục kiểu giàncó cấu trúc cầu mang lại độ cứng vững và ổn định tuyệt vời. Chúng thường được sử dụng cho các chi tiết lớn và các tác vụ gia công nặng trong các ngành công nghiệp như ô tô và chế tạo cơ khí.

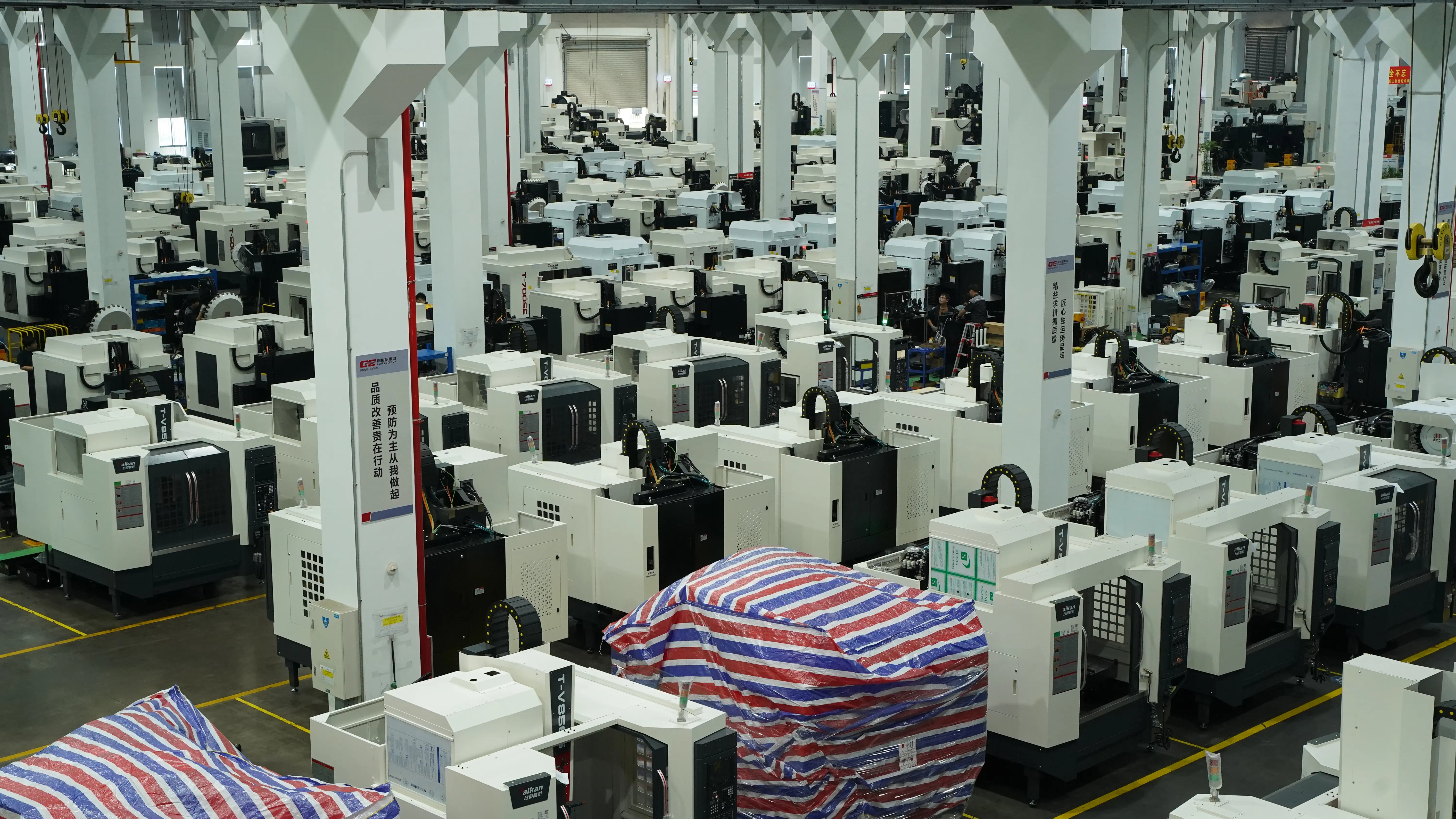

Giải pháp gia công 5 trục của Taikan

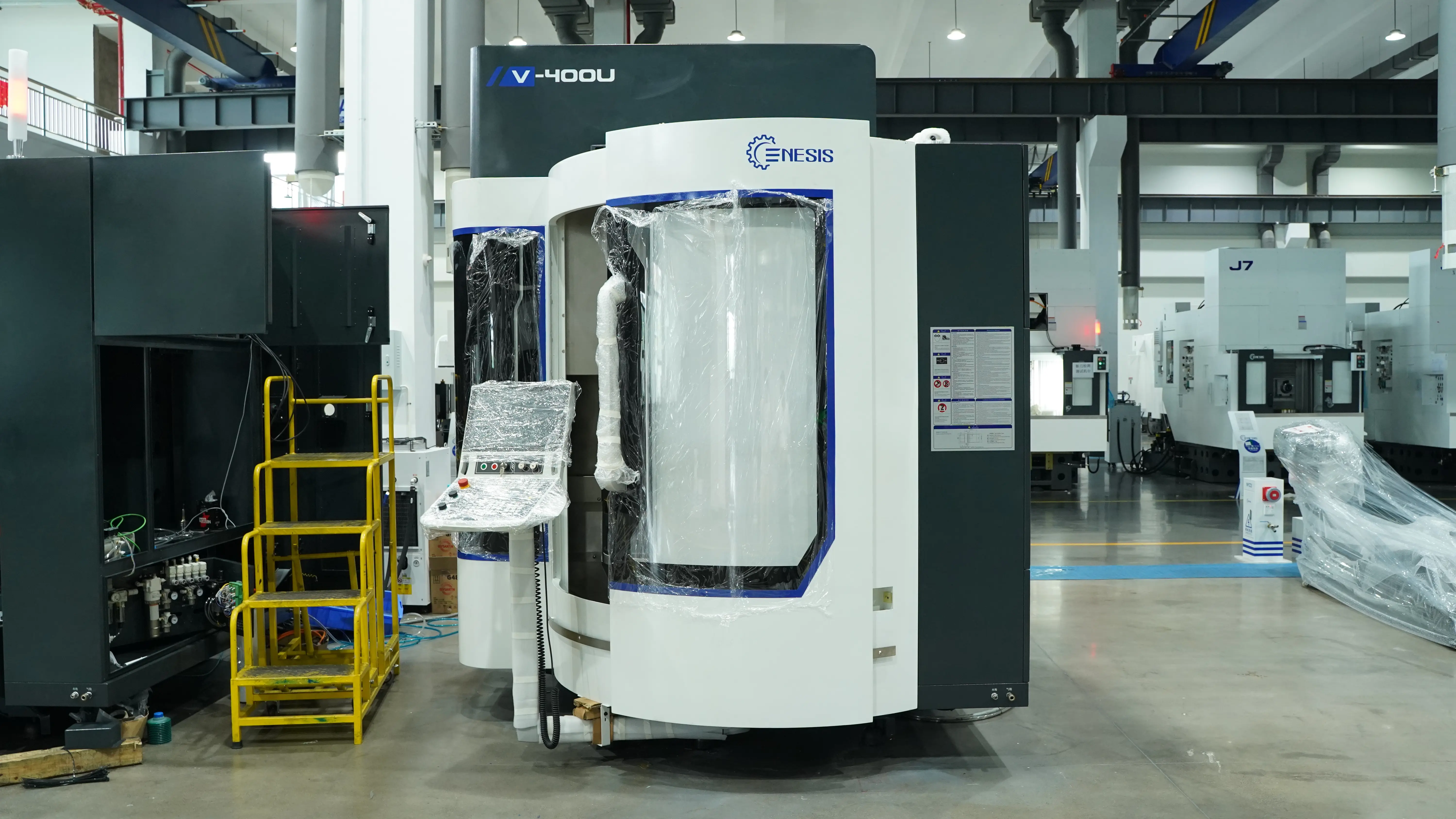

Để đáp ứng nhu cầu ngày càng tăng về sản xuất chi tiết chính xác cao và phức tạp, Taikan Machine cung cấp một số giải pháp gia công 5 trục tiên tiến. Ví dụ, dòngTrung tâm gia công đứng 5 trụcđược thiết kế cho gia công đa bề mặt chính xác cao các chi tiết phức tạp.

Ngoài ra, Taikan cung cấp khả năng phay và tiện tích hợp thông qua dòng FH SeriesTrung tâm gia công phay tiện 5 trục, cho phép hoàn thành nhiều quy trình gia công trong một lần gá đặt. Đối với sản xuất chính xác quy mô lớn, Taikan cũng cung cấp các trung tâm gia công 5 trục kiểu giàn, đảm bảo độ cứng vững và ổn định cần thiết để gia công các phôi lớn.

Được trang bị hệ thống điều khiển CNC tiên tiến và công nghệ trục chính tốc độ cao, những máy này được thiết kế để hỗ trợ gia công hiệu quả và ổn định trong các ứng dụng công nghiệp khắt khe.

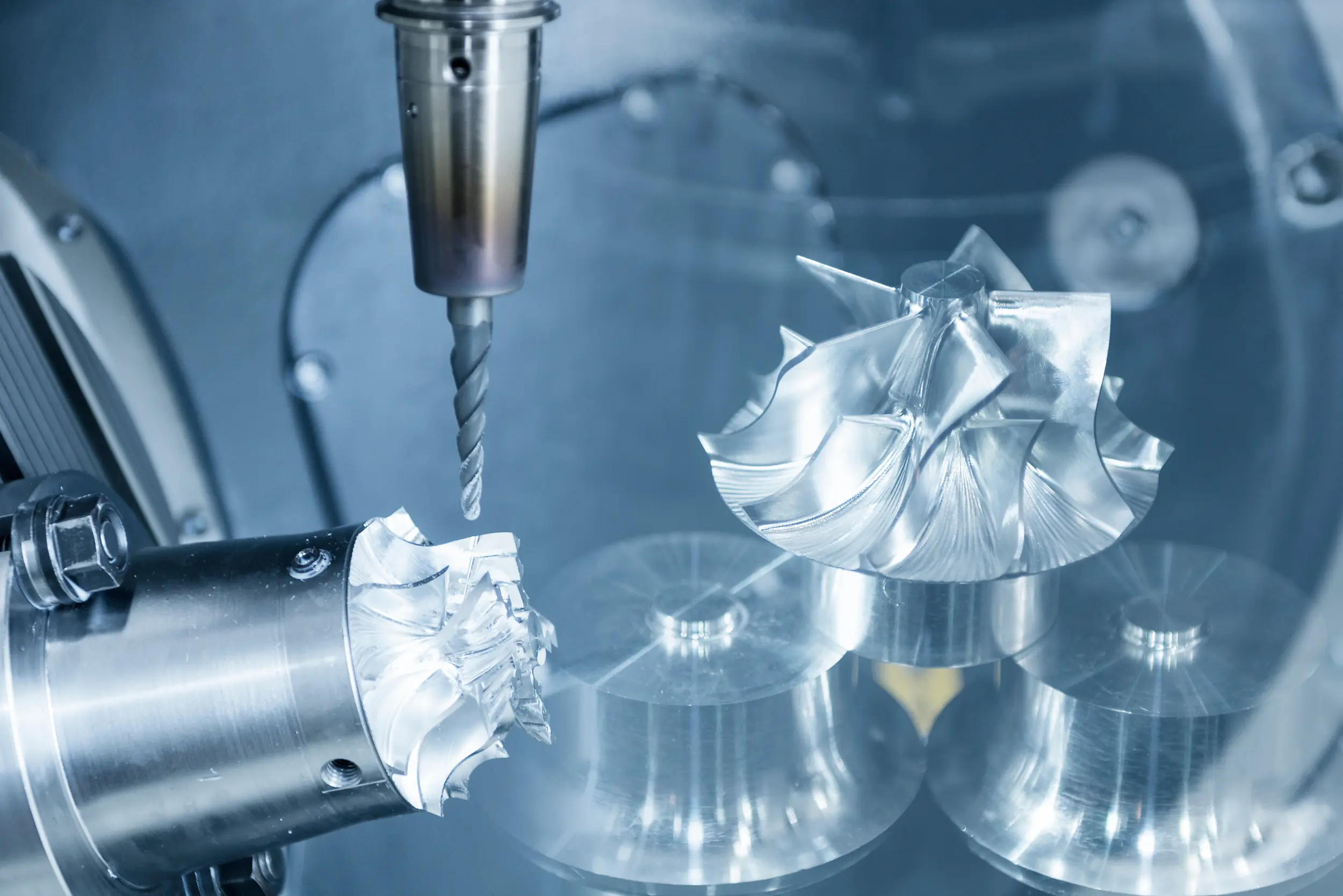

Những ưu điểm chính của gia công 5 trục

Ưu điểm chính của máy CNC 5 trục là khả năng gia công các chi tiết phức tạp chỉ trong một lần gá đặt bằng cách di chuyển dụng cụ cắt dọc theo năm trục khác nhau. Điều này giúp giảm lỗi định vị lại, cải thiện độ chính xác gia công và tăng hiệu quả sản xuất tổng thể.

• Giảm số lần gá đặt

Bằng cách tiếp cận nhiều mặt của phôi trong một lần kẹp, gia công 5 trục loại bỏ việc định vị lại lặp đi lặp lại, giảm thời gian gá đặt và cải thiện độ chính xác.

• Bề mặt hoàn thiện được cải thiện

Đường chạy dao liên tục giúp tránh các vết hằn do định vị lại chi tiết, mang lại bề mặt hoàn thiện mịn hơn và đồng nhất hơn.

• Độ chính xác nâng cao

Trục quay bổ sung cho phép sử dụng các dụng cụ cắt ngắn hơn, giảm độ võng và rung động của dụng cụ, cho phép đạt được dung sai gia công chặt chẽ hơn.

• Tăng hiệu quả

Ít lần gá đặt hơn và hoạt động gia công liên tục rút ngắn chu kỳ sản xuất và tăng năng suất sản xuất.

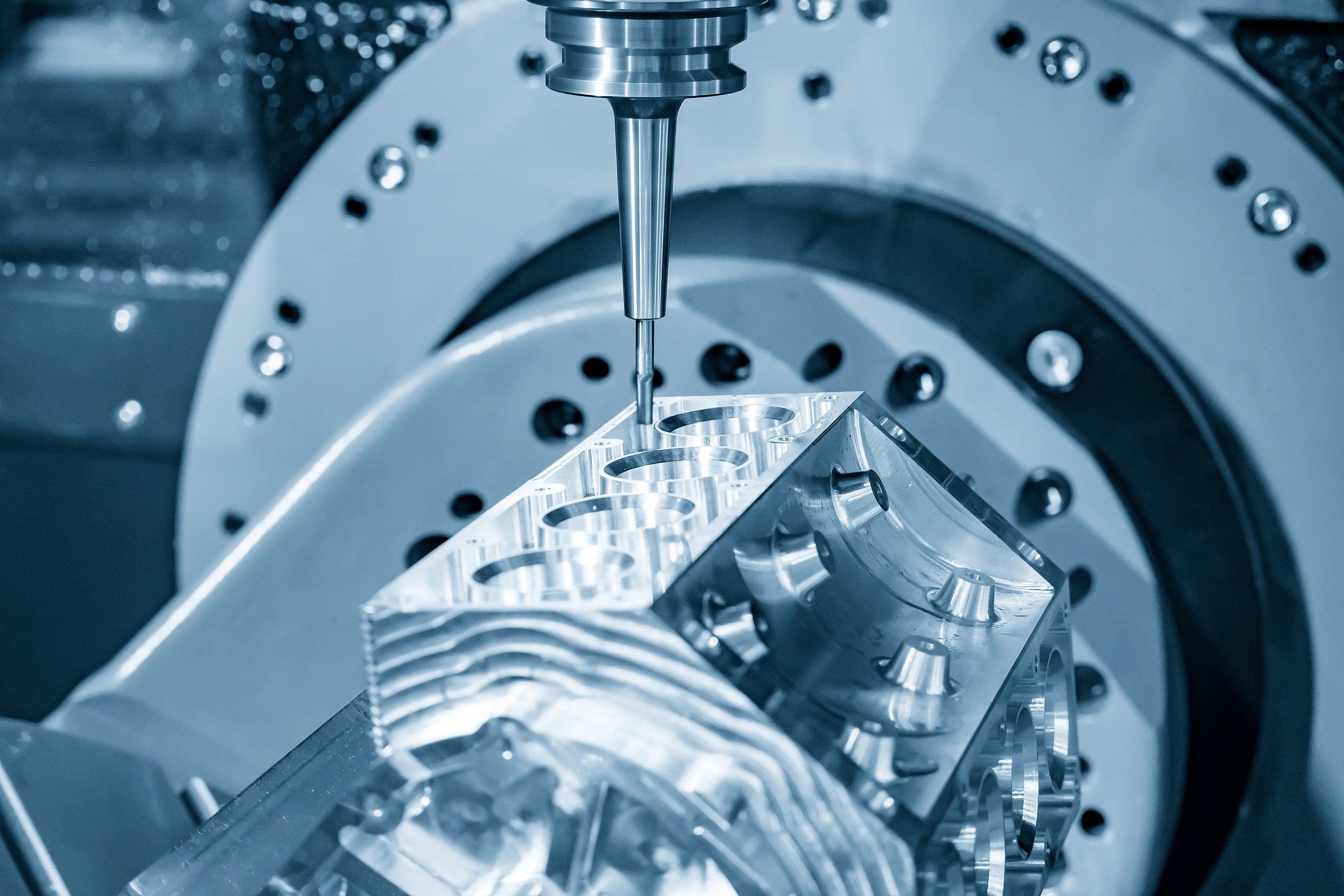

• Tính linh hoạt cho các hình học phức tạp

Gia công 5 trục có thể tạo ra các rãnh dưới, hốc sâu và cấu trúc nhiều mặt mà máy 3 trục truyền thống khó hoặc không thể thực hiện được.

So sánh gia công CNC 3 trục, 4 trục và 5 trục: Các khác biệt chính

Làm thế nào để chọn máy CNC 5 trục phù hợp cho nhà máy của bạn?

Việc lựa chọnMáy CNC 5 trụcphụ thuộc vào việc cân bằng giữa yêu cầu gia công, khối lượng sản xuất và mục tiêu sản xuất dài hạn.

• Kích thước và độ phức tạp của chi tiết

Bắt đầu bằng cách phân tích kích thước, trọng lượng và độ phức tạp hình học của các chi tiết bạn dự định sản xuất. Các chi tiết chính xác nhỏ thường phù hợp với máy 5 trục kiểu trục quay, trong khi các chi tiết kết cấu lớn hơn có thể cần máy kiểu giàn có độ cứng vững cao hơn.

• Độ chính xác và dung sai yêu cầu

Mỗi ngành công nghiệp yêu cầu dung sai gia công khác nhau. Các ứng dụng như điện tử 3C, khuôn mẫu chính xác và chi tiết hàng không vũ trụ thường đòi hỏi độ chính xác vị trí cao và hiệu suất gia công ổn định.

• Hiệu suất trục chính

Tốc độ trục chính, công suất và mô-men xoắn quyết định khả năng gia công. Trục chính tốc độ cao lý tưởng cho nhôm và các chi tiết chính xác, trong khi yêu cầu mô-men xoắn cao hơn cho các vật liệu cứng.

• Hệ thống điều khiển CNC

Một hệ thống CNC đáng tin cậy với khả năng nội suy và đồng bộ 5 trục mạnh mẽ đảm bảo đường chạy dao mượt mà và chuyển động đa trục ổn định trong các hoạt động gia công phức tạp.

• Độ cứng vững của máy và ổn định nhiệt

Cấu trúc máy cứng vững và kiểm soát nhiệt ổn định là điều cần thiết để duy trì độ chính xác gia công trong các chu kỳ sản xuất dài.

• Chi phí và giá trị dài hạn

Ngoài khoản đầu tư ban đầu, các nhà sản xuất nên đánh giá lợi ích dài hạn của việc cải thiện hiệu quả, giảm số lần gá đặt và tăng sản lượng sản xuất.

• Kinh nghiệm của nhà cung cấp và hỗ trợ kỹ thuật

Hợp tác với mộtNhà sản xuất máy CNC Trung Quốccó kinh nghiệm, như Taikan, mang lại cơ hội tiếp cận đào tạo chuyên nghiệp, hỗ trợ bảo trì liên tục và hỗ trợ kỹ thuật trong suốt vòng đời của máy.

FAQs

Hỏi: Gia công CNC 5 trục là gì?

Đáp: Đây là quá trình máy di chuyển dọc theo năm trục (ba trục tuyến tính, hai trục quay) để gia công các chi tiết phức tạp từ nhiều góc chỉ trong một lần gá đặt.

Hỏi: Gia công 5 trục khác với 3 trục như thế nào?

Đáp: Sự khác biệt chính là việc bổ sung hai trục quay. Trong khi máy 3 trục chỉ di chuyển theo các hướng X, Y và Z, máy 5 trục có thể nghiêng và xoay dụng cụ hoặc phôi. Điều này cho phép tiếp cận tốt hơn các bề mặt phức tạp, giảm số lần gá đặt và cải thiện độ chính xác gia công.

Hỏi: Gia công CNC 5 trục có phù hợp với các nhà máy nhỏ không?

Đáp: Có, với các dòng máy như T-U Series của Taikan, nó có thể tiếp cận được cho công việc chính xác trong các lĩnh vực 3C hoặc cơ khí, mang lại khả năng mở rộng.

Hỏi: Những ngành công nghiệp nào hưởng lợi nhiều nhất từ gia công CNC 5 trục?

Đáp: Các ngành yêu cầu hình học phức tạp và độ chính xác cao hưởng lợi nhiều nhất. Bao gồm hàng không vũ trụ, xe năng lượng mới (NEV), điện tử tiêu dùng (3C), thiết bị y tế và sản xuất cơ khí tiên tiến.

Hỏi: Yêu cầu bảo trì cho máy CNC 5 trục là gì?

Đáp: Bảo trì định kỳ thường bao gồm kiểm tra hiệu suất trục chính, hệ thống bôi trơn, căn chỉnh trục và các bộ phận điều khiển CNC. Bảo trì đúng cách giúp duy trì độ chính xác gia công và kéo dài tuổi thọ của máy.

Hỏi: Tại sao chọn máy CNC 5 trục của Taikan?

Đáp: Với 20 năm kinh nghiệm, các bằng sáng chế và hỗ trợ toàn cầu, Taikan cung cấp các giải pháp đáng tin cậy và có thể tùy chỉnh.
