Name: Máy tiện ngang CNC D-L45
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Đặc điểm của máy tiện ngang CNC D-L45

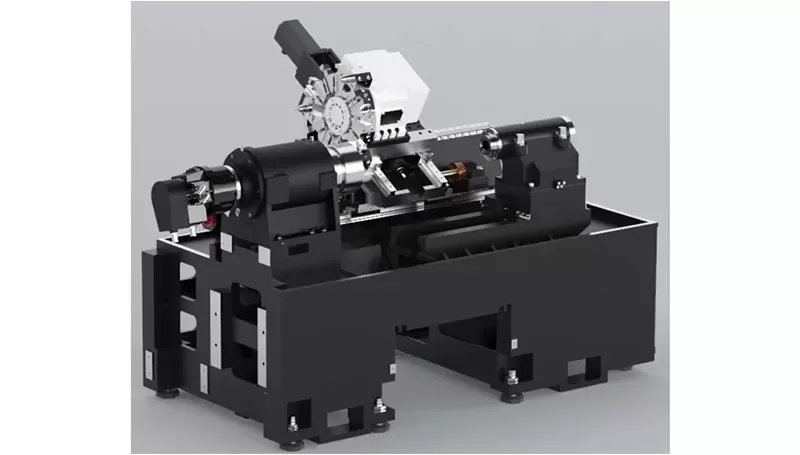

Cấu trúc tổng thể

Máy công cụ có bố trí tích hợp cơ khí, điện và thủy lực với bệ ray cao-thấp tích hợp 30°, mang lại các ưu điểm như cấu trúc nhỏ gọn, độ cứng vững cao, thoát phoi mượt mà và vận hành thuận tiện.

Đường dẫn hướng là loại ray trượt, và các bộ phận truyền động sử dụng vít me bi tốc độ cao, hoạt động êm, mang lại các ưu điểm như tốc độ cao, sinh nhiệt thấp và độ chính xác định vị cao. Máy công cụ được bao kín hoàn toàn, có chức năng xả phoi thủ công, bôi trơn tự động và làm mát tự động. Tất cả các thành phần cơ bản chính được đúc từ nhựa cát chất lượng cao và vật liệu gang cường độ cao, đảm bảo độ cứng vững cao và độ chính xác ổn định.

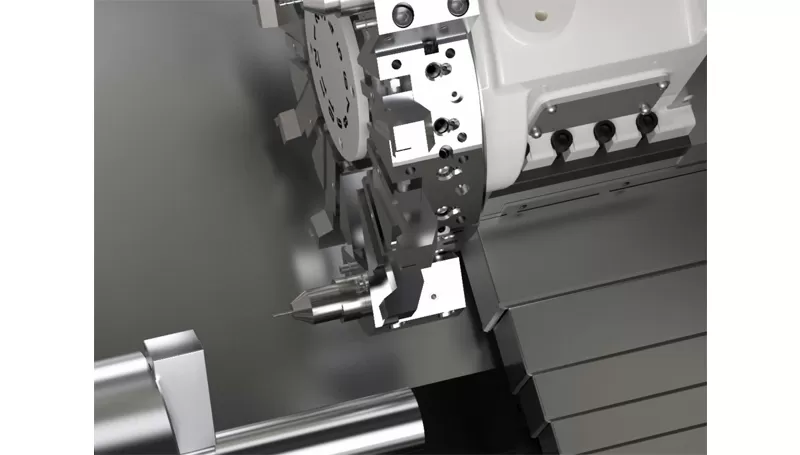

Trục chính động cơ

Hệ thống truyền động chính của máy công cụ này sử dụng động cơ servo hiệu suất cao, dẫn động trục chính quay thông qua dây curoa. Dải tốc độ trục chính là 0-2800 vòng/phút. Ổ đỡ phía trước của trục chính sử dụng ổ lăn trụ hai dãy và hai bộ ổ bi đỡ chặn góc tiếp xúc độ chính xác cao, trong khi ổ đỡ phía sau sử dụng ổ lăn trụ hai dãy, đáp ứng yêu cầu chịu lực cắt dọc trục và hướng tâm.

Ổ đĩa

Các hệ thống truyền động dọc và ngang sử dụng động cơ servo hiệu suất cao SIEMENS/Fanuc, đảm bảo độ chính xác định vị cao và vận hành linh hoạt, đáng tin cậy.

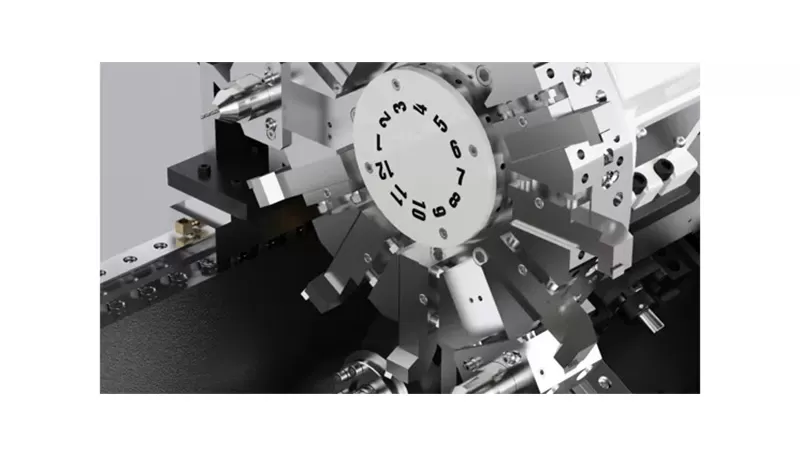

Tạp chí dụng cụ

Máy công cụ này sử dụng servo turret, có đặc điểm là tốc độ thay dao nhanh và độ tin cậy cao.

Ứng dụng của máy tiện ngang CNC D-L45

Được sử dụng rộng rãi trong gia công các chi tiết dạng tròn xoay như đĩa và trục cỡ vừa và nhỏ, với hiệu suất gia công mạnh mẽ và độ chính xác định vị cao. Sản phẩm sở hữu các ưu điểm gia công chuyên nghiệp, đặc biệt trong các lĩnh vực gia công kim loại bao gồm bánh răng, vòng bi, cụm trục bánh xe nhỏ, năng lượng mới, ngành dầu khí và phụ tùng ô tô.

Ưu điểm gia công

Ví dụ chi tiết gia công 1

Ví dụ phôi 2

Ví dụ phôi 3

Ví dụ phôi 4

Thông số kỹ thuật của Máy tiện ngang D-L45

Name		Unit	Thông số	Ghi chú
Phạm vi gia công	Đường kính tiện tối đa trên băng máy	mm	φ650
	Đường kính gia công tối đa (trục chính/đĩa)	mm	φ380/φ450
	Chiều dài gia công tối đa	mm	560
	Đường kính phôi thanh tối đa	mm	φ75
Hành trình	Hành trình trục X	mm	240
	Công suất động cơ trục X/mô-men xoắn khi dừng	kw/Nm	2.2/38
	Hành trình trục Z	mm	580
	Công suất động cơ trục Z/mô-men xoắn khi dừng	kw/Nm	2.2/38
Trục chính	Công suất đầu ra (S1/S6)	kw	11/22
	Kiểu đầu trục chính		A2-8
	Tốc độ trục chính	r/min	0-2800
	Đường kính lỗ trục chính	mm	φ87
Tốc độ nhanh	Tốc độ di chuyển nhanh (trục X)	m/min	30
	Tốc độ di chuyển nhanh (trục Z)	m/min	30
	Tốc độ tiến dao cắt	mm/min	1~8000
Dụng cụ	Số lượng dụng cụ	T	12
	Thời gian thay dao	giây/bit	0.5
	Kích thước thân dao	mm	25×25
	Đường kính dao doa tối đa	mm	40
Độ chính xác	Độ chính xác định vị (trục X)	mm	0.006
	Độ chính xác định vị (trục Z)	mm	0.006
	Độ lặp lại (trục X)	mm	0.004
	Độ lặp lại (trục Z)	mm	0.004
Khác	Công suất nguồn điện	kVA	20
	Dung tích thùng chứa dung dịch làm mát fluoride	L	150
	Kích thước máy	mm	2480×1840×2120	Bể chứa nước tháo phoi thủ công
	Trọng lượng tịnh của máy (xấp xỉ)	kg	3800

Thông tin trên trang này chỉ mang tính tham khảo. Thông số kỹ thuật và chi tiết có thể thay đổi do nâng cấp hoặc cải tiến sản phẩm. Để biết thêm thông tin, vui lòng liên hệ với chúng tôi.
