Chẩn đoán máy CNC: 12 dấu hiệu cảnh báo bạn không bao giờ nên bỏ qua

Trong sản xuất hiện đại, máy CNC được kỳ vọng mang lại độ chính xác nhất quán, năng suất cao và hoạt động liên tục. Tuy nhiên, hầu hết các hỏng hóc lớn của máy đều không xảy ra mà không có dấu hiệu báo trước. Rất lâu trước khi trục chính hỏng, báo động servo xuất hiện hoặc máy đột ngột dừng sản xuất, thường có những triệu chứng tinh vi cho thấy điều gì đó đang bắt đầu trục trặc.

Thật không may, nhiều xưởng chỉ phản ứng sau khi sự cố xảy ra. Lúc đó, chi phí sửa chữa, chậm trễ sản xuất và mất năng lực có thể trở nên đáng kể.

Chẩn đoán máy CNC hiệu quả tập trung vào việc xác định hành vi bất thường của máy đủ sớm để ngăn chặn thời gian chết ngoài kế hoạch. Dù bạn vận hành một xưởng gia công nhỏ hay một cơ sở sản xuất lớn, hiểu được các dấu hiệu cảnh báo về sự xuống cấp của máy có thể giúp kéo dài tuổi thọ thiết bị và cải thiện hiệu quả sản xuất tổng thể.

Đối với các cơ sở vận hành trung tâm gia công đứng, chẩn đoán chủ động thường đóng vai trò quan trọng trong việc duy trì lịch trình sản xuất ổn định và giảm chi phí bảo trì.

Tại sao chẩn đoán máy CNC lại quan trọng

Máy CNC hiện đại là những hệ thống tích hợp cao bao gồm trục chính, truyền động servo, vít me bi, ray dẫn hướng, hệ thống bôi trơn, bộ thay dao và bộ điều khiển máy. Một vấn đề ở bất kỳ thành phần nào trong số này cuối cùng cũng có thể ảnh hưởng đến chất lượng gia công hoặc độ tin cậy của máy.

Trong nhiều môi trường sản xuất, đặc biệt là những nơi sử dụngtrung tâm phay đứngmột vấn đề ở một thành phần đơn lẻ có thể nhanh chóng leo thang thành hiệu suất gia công không ổn định nếu không được phát hiện sớm.

Mục tiêu của chẩn đoán không chỉ đơn thuần là xác định hư hỏng—mà là nhận ra các vấn đề đang phát triển trước khi chúng trở thành hư hỏng.

Một chương trình chẩn đoán hiệu quả có thể giúp các nhà sản xuất:

• Giảm thời gian chết ngoài kế hoạch

• Cải thiện độ chính xác gia công

• Giảm chi phí bảo trì

• Kéo dài tuổi thọ trục chính và linh kiện

• Cải thiện kế hoạch sản xuất

• Tăng hiệu suất thiết bị tổng thể (OEE)

Vấn đề được phát hiện càng sớm thì chi phí khắc phục thường càng thấp.

Các dấu hiệu cảnh báo quan trọng của máy CNC cần được chú ý ngay lập tức

Những dấu hiệu cảnh báo này thường chỉ ra các hư hỏng cơ khí hoặc điện đang phát triển có thể dẫn trực tiếp đến thời gian chết của máy nếu bị bỏ qua.

1. Rung động trục chính quá mức

Rung động trục chính thường là một trong những chỉ báo sớm nhất cho thấy máy CNC đang gặp vấn đề cơ khí nghiêm trọng.

Người vận hành thường nhận thấy rung động thông qua chất lượng bề mặt hoàn thiện giảm sút, tiếng ồn máy bất thường hoặc mài mòn dụng cụ nhanh hơn. Mặc dù rung động nhẹ ban đầu có vẻ vô hại, nhưng vận hành kéo dài có thể gây thêm ứng suất lên vòng bi trục chính và các bộ phận quay.

Nguyên nhân phổ biến bao gồm:

• Mòn vòng bi

• Mất cân bằng dụng cụ

• Lắp đặt đầu kẹp dụng cụ không đúng

• Sai lệch trục chính

Theo dõi xu hướng rung động theo thời gian thường có giá trị hơn là phản ứng với một chỉ số bất thường đơn lẻ. Sự gia tăng dần dần của rung động thường chỉ ra một vấn đề đang phát triển cần được điều tra trước khi hư hỏng trục chính lớn xảy ra.

2. Trục chính quá nhiệt dai dẳng

Tất cả các trục chính đều sinh nhiệt trong quá trình vận hành, đặc biệt là ở tốc độ RPM cao. Tuy nhiên, sự gia tăng nhiệt độ bất thường không bao giờ nên bị bỏ qua.

Nhiệt độ trục chính quá cao thường gợi ý các vấn đề trong hệ thống vòng bi, mạch bôi trơn hoặc cơ chế làm mát. Nếu nhiệt độ trục chính tiếp tục tăng vượt quá phạm vi vận hành bình thường, sự mài mòn linh kiện có thể tăng tốc nhanh chóng.

Người vận hành nên chú ý đến:

• Vỏ trục chính nóng bất thường

• Báo động nhiệt độ thường xuyên

• Rung động tăng kèm theo nhiệt

• Độ ổn định gia công giảm

Xử lý quá nhiệt sớm có thể ngăn chặn việc sửa chữa lớn trục chính tốn kém và thời gian chết kéo dài.

3. Báo động servo thường xuyên

Báo động servo là một trong những chỉ báo phổ biến nhất về các vấn đề điều khiển máy đang phát triển.

Mặc dù thỉnh thoảng có báo động có thể do điều kiện vận hành tạm thời, nhưng báo động tái diễn thường chỉ ra các vấn đề tiềm ẩn trong hệ thống điều khiển chuyển động.

Các nguyên nhân tiềm năng bao gồm:

• Quá tải động cơ

• Lỗi bộ mã hóa

• Hỏng truyền động

• Lực cản cơ học quá mức

Việc đặt lại báo động nhiều lần mà không xác định nguyên nhân gốc rễ có thể khiến vấn đề trở nên tồi tệ hơn và cuối cùng dẫn đến dừng máy.

4. Sai lệch độ chính xác định vị

Một máy dần mất độ chính xác định vị có thể tiếp tục vận hành trong nhiều tuần trước khi vấn đề trở nên rõ ràng.

Nhiều nhà sản xuất lần đầu phát hiện vấn đề định vị khi kích thước chi tiết bắt đầu trôi về giới hạn dung sai hoặc kiểm tra chất lượng phát hiện sự không nhất quán.

Các nguyên nhân điển hình bao gồm:

• Mòn vít me bi

• Sai số bộ mã hóa

• Giãn nở nhiệt

• Vấn đề điều chỉnh servo

Vì độ chính xác định vị ảnh hưởng trực tiếp đến chất lượng sản phẩm, ngay cả những sai lệch nhỏ cũng cần được điều tra kịp thời.

Các vấn đề hiệu suất của máy CNC ảnh hưởng đến chất lượng gia công

Những dấu hiệu cảnh báo này có thể không dừng sản xuất ngay lập tức, nhưng chúng có thể ảnh hưởng đáng kể đến chất lượng chi tiết và hiệu quả sản xuất.

5. Mài mòn dụng cụ nhanh

Giảm tuổi thọ dụng cụ bất ngờ thường chỉ ra các vấn đề liên quan đến máy hơn là chỉ riêng vấn đề về dụng cụ. Khi dụng cụ mòn nhanh hơn đáng kể so với dự kiến, nguyên nhân gốc rễ có thể liên quan đến rung động máy, độ đảo trục chính, vấn đề độ cứng vững hoặc điều kiện cắt không phù hợp. Theo dõi xu hướng tiêu thụ dụng cụ có thể cung cấp thông tin chi tiết có giá trị về tình trạng máy và giúp xác định các vấn đề cơ khí đang phát triển trước khi chúng trở nên nghiêm trọng.

6. Chất lượng bề mặt kém

Chất lượng bề mặt hoàn thiện đóng vai trò như một chỉ báo có giá trị về tình trạng tổng thể của máy.

Một máy liên tục tạo ra bề mặt mịn nhưng đột ngột bắt đầu xuất hiện vết hằn, bề mặt gồ ghề hoặc kết cấu không đồng nhất có thể đang gặp phải sự mất ổn định cơ học.

Các nguyên nhân tiềm năng bao gồm:

• Rung động trục chính

• Vấn đề đầu kẹp dụng cụ

• Mòn ray dẫn hướng

• Lỏng lẻo kết cấu

Thay đổi về chất lượng bề mặt thường xuất hiện trước khi các triệu chứng cơ học rõ ràng hơn phát triển.

7. Vấn đề về độ lặp lại

Độ lặp lại đo lường khả năng của máy tạo ra kết quả giống hệt nhau nhiều lần trong cùng điều kiện.

Khi các chương trình gia công giống hệt nhau tạo ra kết quả khác nhau, độ lặp lại của máy có thể đang suy giảm.

Các yếu tố góp phần phổ biến bao gồm:

• Mòn cơ khí

• Mất ổn định nhiệt

• Sự không nhất quán của servo

• Phát triển khe hở

Vấn đề về độ lặp lại có thể dần dần làm giảm tính nhất quán của sản phẩm và tăng chi phí kiểm soát chất lượng.

Các vấn đề bảo trì leo thang theo thời gian

Những vấn đề này thường bắt đầu như những mối lo ngại bảo trì nhỏ nhưng có thể phát triển thành các vấn đề độ tin cậy lớn nếu bị bỏ qua.

8. Sự cố bộ thay dao tự động (ATC)

Bộ thay dao tự động rất cần thiết để duy trì hiệu quả sản xuất. Thay dao chậm, trao đổi dao bị lỡ hoặc lỗi vị trí dao gián đoạn có thể chỉ ra các vấn đề cơ khí hoặc cảm biến đang phát triển.

Bỏ qua các vấn đề ATC sớm có thể dẫn đến gián đoạn sản xuất bất ngờ và nỗ lực khắc phục sự cố tốn kém.

9. Vấn đề hệ thống làm mát

Hệ thống làm mát đóng vai trò quan trọng trong kiểm soát nhiệt độ, bôi trơn và thoát phoi.

Hiệu suất làm mát giảm có thể dẫn đến:

• Chất lượng bề mặt kém

• Mài mòn dụng cụ tăng

• Biến dạng nhiệt

• Tích tụ phoi

Kiểm tra định kỳ bơm, bộ lọc, vòi phun và chất lượng dung dịch làm mát có thể ngăn chặn nhiều vấn đề gia công trước khi chúng ảnh hưởng đến sản xuất.

10. Mòn vít me bi

Vít me bi có trách nhiệm chuyển đổi chuyển động quay thành chuyển động thẳng chính xác. Khi độ mòn tăng lên, định vị máy trở nên kém nhất quán hơn và khe hở có thể bắt đầu phát triển.

Các dấu hiệu cảnh báo phổ biến bao gồm:

• Kích thước không nhất quán

• Chuyển động trục bất thường

• Khe hở tăng

• Độ chính xác định vị giảm

Kiểm tra thường xuyên giúp xác định mòn trước khi độ chính xác gia công bị ảnh hưởng.

11. Xuống cấp ray dẫn hướng

Ray dẫn hướng cung cấp độ ổn định và độ cứng vững cần thiết cho gia công chính xác. Theo thời gian, nhiễm bẩn, bôi trơn không đầy đủ hoặc tải trọng quá mức có thể đẩy nhanh mài mòn.

Khi ray dẫn hướng xuống cấp, các nhà sản xuất có thể gặp phải:

• Giảm độ cứng vững

• Tăng rung động

• Độ chính xác gia công thấp hơn

• Vấn đề chất lượng bề mặt

Quản lý bôi trơn đúng cách vẫn là một trong những cách hiệu quả nhất để kéo dài tuổi thọ ray dẫn hướng.

12. Bất thường hệ thống bôi trơn

Nhiều hỏng hóc nghiêm trọng của máy CNC có thể bắt nguồn từ việc bôi trơn không đầy đủ. Khi hệ thống bôi trơn không cung cấp được phân phối dầu thích hợp, các bộ phận quan trọng sẽ bị mài mòn nhanh và tăng ma sát.

Các dấu hiệu cảnh báo thường bao gồm:

• Tiếng ồn máy bất thường

• Nhiệt độ vận hành tăng cao

• Mài mòn linh kiện tăng

• Báo động bôi trơn

Kiểm tra bôi trơn định kỳ là một trong những biện pháp bảo trì phòng ngừa đơn giản và tiết kiệm chi phí nhất hiện có.

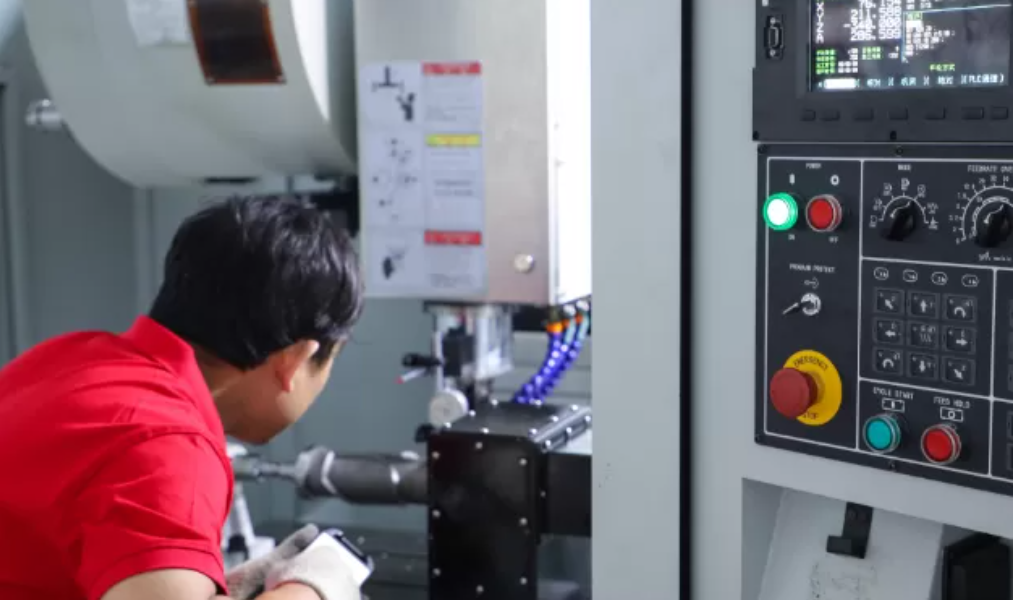

Danh sách kiểm tra tình trạng máy CNC

Một chương trình kiểm tra có cấu trúc giúp các đội bảo trì xác định các vấn đề đang phát triển trước khi chúng ảnh hưởng đến sản xuất.

Các cơ sở vận hànhtrung tâm khoan và phaythường được hưởng lợi đáng kể từ các chương trình kiểm tra có cấu trúc vì những máy này thường chạy ở tốc độ trục chính cao và chu kỳ sản xuất khắt khe.

Bảo trì phòng ngừa so với Bảo trì phản ứng

Nhiều nhà sản xuất vẫn dựa vào bảo trì khắc phục, chỉ sửa chữa máy sau khi hỏng hóc xảy ra. Mặc dù cách tiếp cận này ban đầu có vẻ tiết kiệm chi phí, nhưng nó thường dẫn đến chi phí dài hạn cao hơn.

Các nhà sản xuất thành công nhất kết hợp kiểm tra định kỳ, giám sát tình trạng và chiến lược bảo trì dự đoán để giảm thiểu hỏng hóc bất ngờ.

Cách máy CNC hiện đại hỗ trợ chẩn đoán tiên tiến

Khi sản xuất hướng tới môi trường nhà máy thông minh, chẩn đoán máy ngày càng trở nên tinh vi.

Các nền tảng CNC hiện đại hiện tích hợp các tính năng như:

• Giám sát trục chính thời gian thực

• Phân tích tải servo

• Bù nhiệt

• Quản lý tuổi thọ dụng cụ

• Khả năng chẩn đoán từ xa

• Chức năng bảo trì dự đoán

Những công nghệ này cho phép các nhà sản xuất xác định sớm hơn các vấn đề đang phát triển và đưa ra quyết định bảo trì dựa trên tình trạng máy thực tế thay vì khoảng thời gian bảo dưỡng cố định.

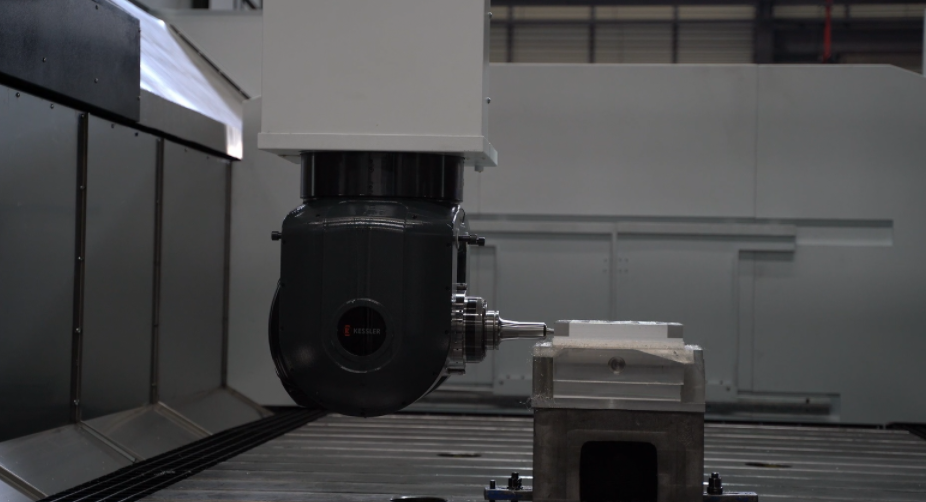

Đối với môi trường sản xuất lớn hơn, hệ thống trung tâm gia công giàn tiên tiến ngày càng tích hợp các công nghệ giám sát thông minh giúp cải thiện tính sẵn sàng của máy và độ tin cậy vận hành.

Câu hỏi thường gặp

Chẩn đoán máy CNC là gì?

Chẩn đoán máy CNC đề cập đến quá trình giám sát và phân tích hiệu suất máy để xác định các vấn đề cơ khí, điện hoặc hệ thống điều khiển đang phát triển trước khi chúng dẫn đến hỏng thiết bị.

Vấn đề máy CNC nào nên được ưu tiên xử lý trước?

Các vấn đề liên quan đến rung động trục chính, quá nhiệt, độ chính xác định vị và báo động servo tái diễn thường nên được ưu tiên cao nhất vì chúng có thể nhanh chóng dẫn đến thời gian chết lớn hoặc sửa chữa tốn kém.

Máy CNC nên được kiểm tra bao lâu một lần?

Kiểm tra vận hành cơ bản nên được thực hiện hàng ngày, trong khi kiểm tra toàn diện hơn nên được tiến hành hàng tháng, hàng quý và hàng năm tùy thuộc vào mức độ sử dụng máy.

Bảo trì dự đoán có thể giảm thời gian chết của máy CNC không?

Có. Chương trình bảo trì dự đoán giúp các nhà sản xuất xác định các vấn đề đang phát triển trước khi hỏng hóc xảy ra, giảm thời gian chết bất ngờ và cải thiện hiệu quả bảo trì.

Các thành phần máy CNC phổ biến nhất cần bảo trì là gì?

Vòng bi trục chính, vít me bi, hệ thống servo, hệ thống bôi trơn, ray dẫn hướng, hệ thống làm mát và bộ thay dao tự động là những thành phần được bảo dưỡng thường xuyên nhất.

Kết luận

Hầu hết các hỏng hóc máy CNC không xảy ra đột ngột. Chúng phát triển dần dần thông qua các dấu hiệu cảnh báo mà người vận hành và đội bảo trì có thể nhận ra từ lâu trước khi sự cố lớn xảy ra.

Bằng cách giám sát rung động trục chính, quá nhiệt, độ chính xác định vị, báo động servo, mài mòn dụng cụ, hiệu suất làm mát, điều kiện bôi trơn và các chỉ số quan trọng khác, các nhà sản xuất có thể giảm đáng kể thời gian chết và cải thiện độ tin cậy của thiết bị.

Khi bảo trì dự đoán và sản xuất thông minh tiếp tục phát triển, chẩn đoán máy CNC hiệu quả sẽ vẫn là một trong những chiến lược giá trị nhất để tối đa hóa hiệu suất máy, kéo dài tuổi thọ thiết bị và bảo vệ năng lực sản xuất.
