Hướng dẫn về Trung tâm Gia công Cổng: Nguyên lý Hoạt động và Mẹo Lựa chọn

Trong bối cảnh sản xuất ngày nay, các trung tâm gia công là trái tim của sản xuất chính xác. Trong số đó, trung tâm gia công kiểu giàn nổi bật với khả năng xử lý các phôi lớn, nặng và phức tạp với độ ổn định và độ chính xác vượt trội. Cho dù bạn đang khám phá các tùy chọn cho linh kiện hàng không vũ trụ, thiết bị năng lượng hay khuôn cỡ lớn, việc hiểu rõ trung tâm gia công kiểu giàn là gì, cách thức hoạt động và sự khác biệt của nó so với các giải pháp gia công CNC khác là điều cần thiết để đưa ra quyết định đầu tư đúng đắn.

Trung Tâm Gia Công Kiểu Giàn Là Gì?

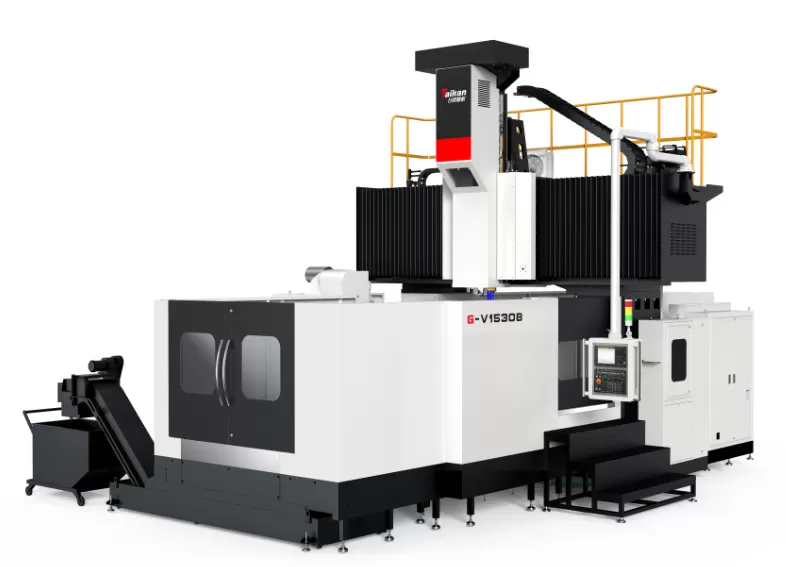

Mộttrung tâm gia công kiểu giànlà một loại máy công cụ CNC có cấu trúc giống như cây cầu đặc trưng, trong đó một dầm ngang (giàn) trải dài qua bàn làm việc và được hỗ trợ bởi hai cột thẳng đứng ở hai bên. Trục chính, được gắn trên dầm, di chuyển dọc theo nhiều trục—thường là X, Y và Z—để thực hiện các nguyên công phay, khoan, cắt và định hình trên các phôi lớn.

Các Đặc Điểm Cấu Trúc Chính

• Thiết Kế Khung Giàn Cầu:Giàn bao gồm một dầm ngang được hỗ trợ bởi hai cột, tạo thành một khung cứng vững vắt ngang qua phôi.

• Không Gian Làm Việc Rộng:Cấu trúc này cho phép bàn làm việc cố định và khoảng hành trình rộng dọc theo trục X và Y, lý tưởng cho các chi tiết quá khổ hoặc nặng.

• Khả Năng Đa Trục:Các trung tâm gia công kiểu giàn hiện đại có thể được cấu hình cho 3 trục, 4 trục hoặctrung tâm gia công 5 trục kiểu giàncác thiết lập, tùy thuộc vào độ phức tạp và yêu cầu về độ chính xác.

Không giống như các trung tâm gia công truyền thống giới hạn kích thước của phôi, các hệ thống giàn vượt trội khi quy mô và độ cứng vững là yếu tố quan trọng.

Nguyên Lý Hoạt Động Của Trung Tâm Gia Công Kiểu Giàn

Về cốt lõi, trung tâm gia công kiểu giàn kết hợp điều khiển chuyển động chính xác với cấu trúc cơ khí cứng vững:

1. Thiết lập phôi: Phôi được cố định chắc chắn trên một bàn lớn vẫn đứng yên trong quá trình gia công.

2. Di chuyển giàn: Giàn di chuyển dọc theo trục X trên phôi, được dẫn hướng bởi các hệ thống tuyến tính chính xác.

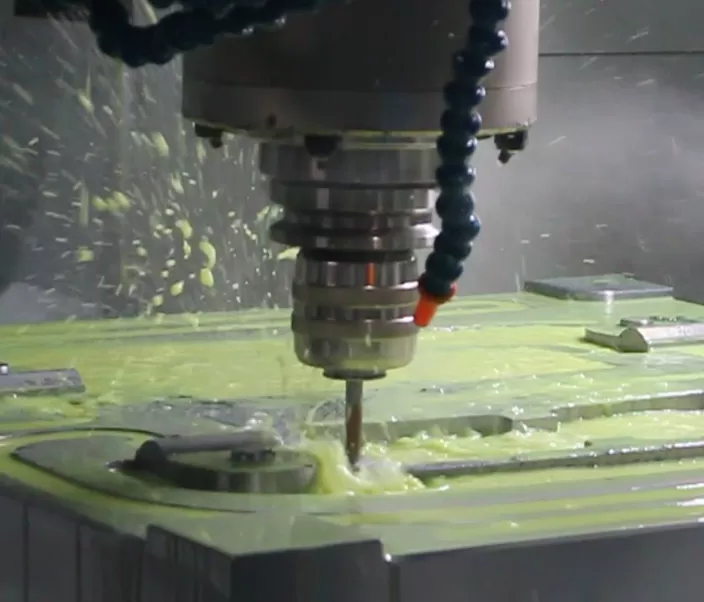

3. Chuyển động trục chính: Đầu trục chính di chuyển ngang qua giàn và điều chỉnh theo phương thẳng đứng để gia công phôi theo hướng Y và Z.

4. Phối hợp CNC: Hệ thống điều khiển CNC đồng bộ hóa tất cả các chuyển động trục với chuyển động quay của dụng cụ và tốc độ tiến dao để thực hiện các đường cắt phức tạp, thường được tạo ra thông qua lập trình CAD/CAM.

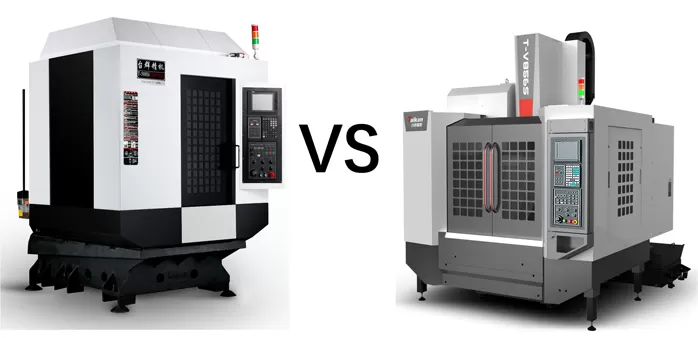

So Sánh Trung Tâm Gia Công Kiểu Giàn Với Các Trung Tâm Máy CNC Khác

Việc lựa chọn nền tảng CNC phù hợp phụ thuộc vào sự khác biệt về cấu trúc, yêu cầu đầu ra và nhu cầu ứng dụng. Đây là cáchtrung tâm gia công kiểu giàncác giải pháp so sánh với các tùy chọn thông thường hơn:

Giàn So Với Trung Tâm Gia Công Đứng (VMC)

• Quy mô:VMC lý tưởng cho các chi tiết nhỏ đến trung bình; các trung tâm giàn xử lý các chi tiết rất lớn mà bàn hoặc khung VMC không thể chứa được.

• Cấu Trúc:VMC sử dụng khung C cố định với trục chính di chuyển thẳng đứng trên bàn; các trung tâm giàn sử dụng một cầu vắt ngang qua phôi.

• Độ Cứng Vững:Các máy giàn phân phối tải trọng qua một khung rộng hơn, mang lại khả năng chống rung và biến dạng tốt hơn trong gia công nặng.

Giàn So Với Trung Tâm Gia Công Ngang (HMC)

• Xử Lý Phôi:HMC vượt trội trong việc loại bỏ phoi và xử lý các chi tiết cỡ trung một cách hiệu quả, nhưng bàn và trục chính của chúng có hành trình hạn chế so với không gian làm việc rộng của các hệ thống giàn.

• Phạm Vi Cắt:Các hệ thống giàn cho phép bàn cố định và phạm vi di chuyển rộng, khiến chúng phù hợp hơn cho các chi tiết quá khổ.

Giàn So Với Trung Tâm Gia Công Hai Cột

Mặc dù cả hai đều hỗ trợ tải nặng và bàn rộng, các trung tâm giàn thường có cầu di động trên bàn cố định, trong khi các hệ thống hai cột có thể dựa vào bàn di động trong khung hỗ trợ cố định. Mỗi định dạng có những điểm mạnh về độ cứng vững và hiệu quả diện tích, nhưng các thiết kế giàn thường cung cấp phạm vi di chuyển rộng hơn cho các phôi siêu lớn.

Làm Thế Nào Để Chọn Trung Tâm Gia Công Kiểu Giàn Phù Hợp?

Việc lựa chọn trung tâm gia công kiểu giàn lý tưởng liên quan đến việc đánh giá nhu cầu sản xuất của bạn so với khả năng kỹ thuật:

1. Kích Thước và Trọng Lượng Phôi

Xác định kích thước và trọng lượng tối đa của các bộ phận bạn dự định gia công. Khả năng di chuyển và tải trọng bàn của máy nên vượt quá các yêu cầu này một cách thoải mái.

2. Cấu Hình Trục

Quyết định xem gia công 3 trục tiêu chuẩn có đủ hay các đường viền phức tạp và hoạt động đa bề mặt được hưởng lợi từ cấu hình 4 hoặc 5 trục.

3. Điều Khiển CNC và Phần Mềm

Các hệ thống CNC tiên tiến với tích hợp CAD/CAM hợp lý hóa lập trình và tối ưu hóa đường chạy dao để đạt hiệu quả cao hơn.

4. Độ Cứng Vững và Độ Chính Xác

Tìm kiếm các thành phần cấu trúc vững chắc và hệ thống dẫn hướng chính xác duy trì độ chính xác dưới tải cắt nặng và chu kỳ gia công dài.

5. Ứng Dụng Công Nghiệp

Phù hợp các tính năng của máy với nhu cầu ngành của bạn—cho dù dung sai hàng không vũ trụ, khuôn ô tô, bộ phận ngành năng lượng hay linh kiện máy móc hạng nặng.

Kết Luận: Tái Định Hình Gia Công Chi Tiết Lớn Với Giải Pháp Giàn Taikan

Một trung tâm gia công kiểu giàn kết hợp độ cứng vững vượt trội, không gian làm việc rộng và độ chính xác CNC để tái định nghĩa những gì có thể trong gia công các chi tiết lớn và nặng. Cho dù bạn đang nâng cấp dây chuyền sản xuất hiện có hay thâm nhập các thị trường có độ chính xác cao như hàng không vũ trụ, năng lượng hoặc sản xuất máy móc hạng nặng, một hệ thống giàn được lựa chọn cẩn thận sẽ mang lại hiệu suất và độ tin cậy vô song.

Nếu hoạt động của bạn yêu cầu gia công các chi tiết quá khổ, nặng hoặc phức tạp với độ lặp lại và năng suất cao, Trung Tâm Gia Công Kiểu Giàn của Taikan được thiết kế để đáp ứng những thách thức đó. Hãy liên hệ với chúng tôi ngay để thảo luận về ứng dụng của bạn và tìm giải pháp tốt nhất cho xưởng của bạn.
